ReplicaSet ​

ReplicaSet ​


目录 ​

[toc]

1、ReplicaSet ​


假如我们现在有一个 Pod 正在提供线上的服务，我们来想想一下我们可能会遇到的一些场景：

  • 某次运营活动非常成功，网站访问量突然暴增

  • 运行当前 Pod 的节点发生故障了，Pod 不能正常提供服务了

第一种情况，可能比较好应对，活动之前我们可以大概计算下会有多大的访问量，提前多启动几个 Pod 副本，活动结束后再把多余的 Pod 杀掉，虽然有点麻烦，但是还是能够应对这种情况的。

第二种情况，可能某天夜里收到大量报警说服务挂了，然后起来打开电脑在另外的节点上重新启动一个新的 Pod，问题可以解决。

但是如果我们都人工的去解决遇到的这些问题，似乎又回到了以前刀耕火种的时代了是吧？如果有一种工具能够来帮助我们自动管理 Pod 就好了，Pod 挂了自动帮我在合适的节点上重新启动一个 Pod，这样是不是遇到上面的问题我们都不需要手动去解决了。

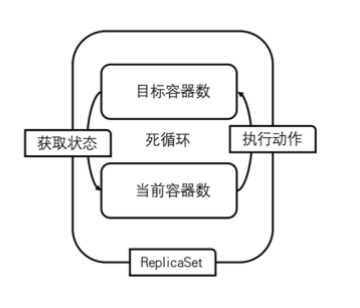

而 ReplicaSet 这种资源对象就可以来帮助我们实现这个功能，**ReplicaSet（RS）** 的主要作用就是维持一组 Pod 副本的运行，保证一定数量的 Pod 在集群中正常运行，ReplicaSet 控制器会持续监听它所控制的这些 Pod 的运行状态，在 Pod 发送故障数量减少或者增加时会触发调谐过程，始终保持副本数量一致。

💘 实战：ReplicaSet测试-2022.12.14（成功测试）

  • 实验环境
bash
1、win10,vmwrokstation虚机；
2、k8s集群：3台centos7.6 1810虚机，2个master节点,1个node节点
   k8s version：v1.20
   CONTAINER-RUNTIME：containerd:v1.6.10

  • 实验软件（无）

  • 编写资源清单

和 Pod 一样我们仍然还是通过 YAML 文件来描述我们的 ReplicaSet 资源对象，如下 YAML 文件是一个常见的 ReplicaSet 定义：

yaml
# nginx-rs.yaml
apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name:  nginx-rs
  namespace: default
spec:
  replicas: 3  # 期望的 Pod 副本数量，默认值为1
  selector:  # Label Selector，必须匹配Pod模板中的标签。
    matchLabels:
      app: nginx
  template:  # Pod 模板
    metadata: #Pod名称会根据rs的name自动生成
      labels:
        app: nginx #一定要包含上面的 matchLabels里面的标签。
    spec:
      containers:
      - name: nginx
        image: nginx:latest # latest标签最好别用在线上
        ports:
        - containerPort: 80

上面的 YAML 文件结构和我们之前定义的 Pod 看上去没太大两样，有常见的 apiVersion、kind、metadata，在 spec 下面描述 ReplicaSet 的基本信息，其中包含3个重要内容：

  • replias：表示期望的 Pod 的副本数量

  • selector：Label Selector，用来匹配要控制的 Pod 标签，需要和下面的 Pod 模板中的标签一致

  • template：Pod 模板，实际上就是以前我们定义的 Pod 内容，相当于把一个 Pod 的描述以模板的形式嵌入到了 ReplicaSet 中来。

Pod 模板这个概念非常重要，因为后面我们讲解到的大多数控制器，都会使用 Pod 模板来统一定义它所要管理的 Pod。更有意思的是，我们还会看到其他类型的对象模板，比如Volume 的模板等。

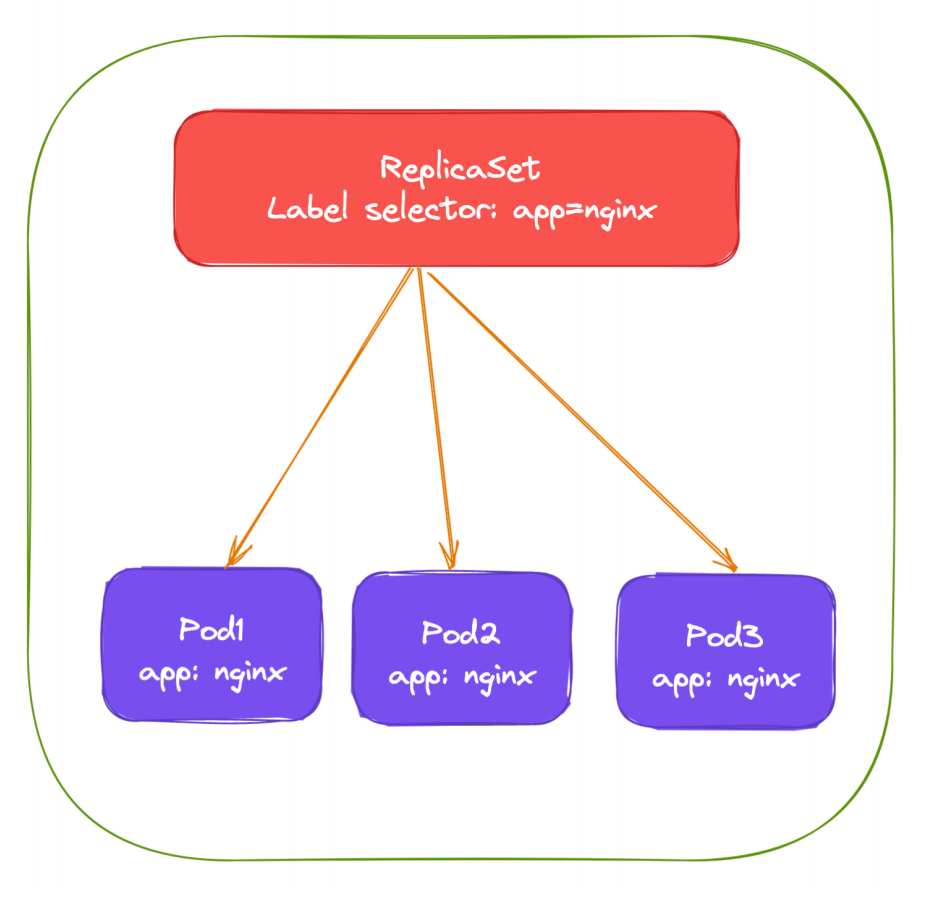

上面就是我们定义的一个普通的 ReplicaSet 资源清单文件，ReplicaSet 控制器会通过定义的 Label Selector 标签去查找集群中的 Pod 对象：


  • 我们直接来创建上面的资源对象：
bash
[root@master1 ~]#kubectl apply -f nginx-rs.yaml
replicaset.apps/nginx-rs created
[root@master1 ~]#kubectl get rs
NAME       DESIRED   CURRENT   READY   AGE
nginx-rs   3         3         3       46s

通过查看 RS 可以看到当前资源对象的描述信息，包括DESIRED、CURRENT、READY的状态值。

  • 创建完成后，可以利用如下命令查看下 Pod 列表：
bash
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-7btxg   1/1     Running   0          82s
nginx-rs-gfhzx   1/1     Running   0          82s
nginx-rs-v8rrb   1/1     Running   0          82s
  • 可以看到现在有 3 个 Pod，这 3 个 Pod 就是我们在 RS 中声明的 3 个副本，比如我们删除其中一个 Pod：
bash
[root@master1 ~]#kubectl delete pod nginx-rs-v8rrb
pod "nginx-rs-v8rrb" deleted

然后再查看 Pod 列表：

bash
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-7btxg   1/1     Running   0          2m28s
nginx-rs-gfhzx   1/1     Running   0          2m28s
nginx-rs-xxplf   1/1     Running   0          28s

可以看到又重新出现了一个 Pod，这个就是上面我们所说的 ReplicaSet 控制器为我们做的工作，我们在 YAML 文件中声明了 3 个副本，然后现在我们删除了一个副本，就变成了两个，这个时候 ReplicaSet 控制器监控到控制的 Pod 数量和期望的 3 不一致，所以就需要启动一个新的 Pod 来保持 3 个副本，这个过程上面我们说了就是调谐的过程。

  • 同样可以查看 RS 的描述信息来查看到相关的事件信息：
bash
[root@master1 ~]#kubectl describe rs nginx-rs
Name:         nginx-rs
Namespace:    default
Selector:     app=nginx
Labels:       <none>
Annotations:  <none>
Replicas:     3 current / 3 desired
Pods Status:  3 Running / 0 Waiting / 0 Succeeded / 0 Failed
Pod Template:
  Labels:  app=nginx
  Containers:
   nginx:
    Image:        nginx
    Port:         80/TCP
    Host Port:    0/TCP
    Environment:  <none>
    Mounts:       <none>
  Volumes:        <none>
Events:
  Type    Reason            Age    From                   Message
  ----    ------            ----   ----                   -------
  Normal  SuccessfulCreate  3m31s  replicaset-controller  Created pod: nginx-rs-v8rrb
  Normal  SuccessfulCreate  3m31s  replicaset-controller  Created pod: nginx-rs-7btxg
  Normal  SuccessfulCreate  3m31s  replicaset-controller  Created pod: nginx-rs-gfhzx
  Normal  SuccessfulCreate  91s    replicaset-controller  Created pod: nginx-rs-xxplf
[root@master1 ~]#

可以发现最开始通过 ReplicaSet 控制器创建了 3 个 Pod，后面我们删除了 Pod 后， ReplicaSet 控制器又为我们创建了一个 Pod，和上面我们的描述是一致的。

  • 如果这个时候我们把 RS 资源对象的 Pod 副本更改为 2 spec.replicas=2，这个时候我们来更新下资源对象：
bash
[root@master1 ~]#vim nginx-rs.yaml
……
spec:
  8   replicas: 2 #修改pod副本数为2
  9   selector:
 10     matchLabels:
 11       app: nginx
……
[root@master1 ~]#kubectl apply -f nginx-rs.yaml
replicaset.apps/nginx-rs configured
[root@master1 ~]#

[root@master1 ~]#kubectl get rs
NAME       DESIRED   CURRENT   READY   AGE
nginx-rs   2         2         2       5m38s
[root@master1 ~]#kubectl describe rs nginx-rs
Name:         nginx-rs
Namespace:    default
Selector:     app=nginx
Labels:       <none>
Annotations:  <none>
Replicas:     2 current / 2 desired
Pods Status:  2 Running / 0 Waiting / 0 Succeeded / 0 Failed
Pod Template:
  Labels:  app=nginx
  Containers:
   nginx:
    Image:        nginx
    Port:         80/TCP
    Host Port:    0/TCP
    Environment:  <none>
    Mounts:       <none>
  Volumes:        <none>
Events:
  Type    Reason            Age    From                   Message
  ----    ------            ----   ----                   -------
  Normal  SuccessfulCreate  5m43s  replicaset-controller  Created pod: nginx-rs-v8rrb
  Normal  SuccessfulCreate  5m43s  replicaset-controller  Created pod: nginx-rs-7btxg
  Normal  SuccessfulCreate  5m43s  replicaset-controller  Created pod: nginx-rs-gfhzx
  Normal  SuccessfulCreate  3m43s  replicaset-controller  Created pod: nginx-rs-xxplf
  Normal  SuccessfulDelete  19s    replicaset-controller  Deleted pod: nginx-rs-xxplf
[root@master1 ~]#

可以看到 Replicaset 控制器在发现我们的资源声明中副本数变更为 2 后，就主动去删除了一个 Pod，这样副本数就和期望的始终保持一致了：

bash
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-7btxg   1/1     Running   0          6m12s
nginx-rs-gfhzx   1/1     Running   0          6m12s
  • 我们可以随便查看一个 Pod 的描述信息可以看到这个 Pod 的所属控制器信息：
bash
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-7btxg   1/1     Running   0          6m50s
nginx-rs-gfhzx   1/1     Running   0          6m50s
[root@master1 ~]#kubectl describe pod nginx-rs-gfhzx
Name:         nginx-rs-gfhzx
Namespace:    default
Priority:     0
Node:         node2/172.29.9.53
Start Time:   Mon, 08 Nov 2021 21:30:03 +0800
Labels:       app=nginx
Annotations:  <none>
Status:       Running
IP:           10.244.2.13
IPs:
  IP:           10.244.2.13
Controlled By:  ReplicaSet/nginx-rs #从这里可以看到，这个pod是被ReplicaSet/nginx-rs控制；
……
[root@master1 ~]#
  • 另外被 ReplicaSet 持有的 Pod 有一个 **metadata.ownerReferences** **指针指向当前的 ReplicaSet，表示当前 Pod 的所有者，这个引用主要会被集群中的垃圾收集器使用以清理失去所有者的 Pod 对象。**这个 ownerReferences 和数据库中的外键是不是非常类似。可以通过将 Pod 资源描述信息导出查看：
yaml
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-7btxg   1/1     Running   0          8m48s
nginx-rs-gfhzx   1/1     Running   0          8m48s

[root@master1 ~]#kubectl edit pod nginx-rs-gfhzx
或者
[root@master1 ~]#kubectl get po nginx-rs-gfhzx -oyaml
  ownerReferences:
  - apiVersion: apps/v1
    blockOwnerDeletion: true
    controller: true
    kind: ReplicaSet
    name: nginx-rs
    uid: e1b9d63b-6be5-4a9f-b565-1d8eea92c727

我们可以看到 Pod 中有一个 metadata.ownerReferences 的字段指向了 ReplicaSet 资源对象。如果要彻底删除 Pod，我们就只能删除 RS 对象：

bash
[root@master1 ~]#kubectl delete rs nginx-rs
replicaset.apps "nginx-rs" deleted
[root@master1 ~]#kubectl get rs,pod
No resources found in default namespace.
[root@master1 ~]#

或者：执行 kubectl delete -f nginx-rs.yaml

或者：你如果想彻底删除pod，就需要把rs给删除掉或者把rs里的副本数改为0；

这就是 ReplicaSet 对象的基本使用。

  • 注意，我们直接修改nginx-rs.yaml里的镜像版本后，是没办法改变pod里的镜像版本的，即：RS不支持应用的更新操作。
bash
# 查看当前应用镜像版本
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-dfkqr   1/1     Running   0          38s
nginx-rs-ml7gc   1/1     Running   0          38s
nginx-rs-p2p6q   1/1     Running   0          38s
[root@master1 ~]#kubectl get po ginx-rs-dfkqr -oyaml
……
  spec:
    containers:
    - image: nginx:latest
……
[root@master1 ~]#kubectl get rs nginx-rs -oyaml
……
  spec:
    containers:
    - image: nginx:latest
……


#来执行一次更新应用操作
[root@master1 ~]#vim nginx-rs.yaml
……
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9 # 修改为1.7.9
……
然后执行apply操作：
[root@master1 ~]#kubectl apply -f nginx-rs.yaml
replicaset.apps/nginx-rs configured


#观察效果
#可以看到，pod并没有被重建，且其nginx镜像版本未发生变化
[root@master1 ~]#kubectl get po -l app=nginx
NAME             READY   STATUS    RESTARTS   AGE
nginx-rs-dfkqr   1/1     Running   0          4m55s
nginx-rs-ml7gc   1/1     Running   0          4m55s
nginx-rs-p2p6q   1/1     Running   0          4m55s
[root@master1 ~]#kubectl get po nginx-rs-dfkqr -oyaml
……
spec:
  containers:
  - image: nginx:latest
……
[root@master1 ~]#kubectl get rs
NAME       DESIRED   CURRENT   READY   AGE
nginx-rs   3         3         3       5m52s
#rs导出的资源清单里pod模板里的惊险版本发生了变化。
[root@master1 ~]#kubectl get rs -oyaml
……
spec:
        containers:
        - image: nginx:1.7.9
……

实验到此结束。😘

Replication Controller（了解即可）

Replication Controller 简称 RC，实际上 RC 和 RS 的功能几乎一致，RS 算是对 RC 的改进，目前唯一的一个区别就是 RC 只支持基于等式的 selector（env=dev或environment!=qa），但 RS 还支持基于集合的 selector（version in (v1.0, v2.0)），这对复杂的运维管理就非常方便了。

比如上面资源对象如果我们要使用 RC 的话，对应的 selector 是这样的：

plain
selector:
  app: nginx

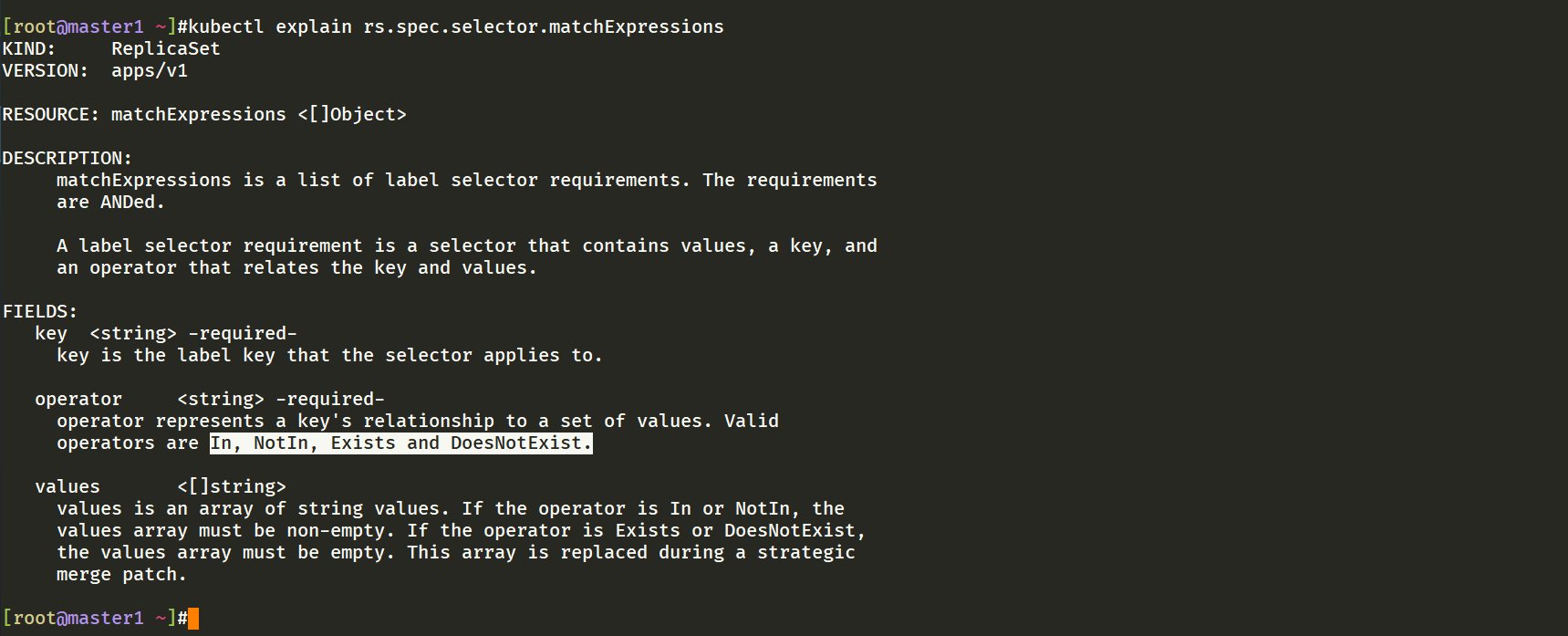

RC 只支持单个 Label 的等式，而 RS 中的 Label Selector 支持 matchLabels 和 matchExpressions 两种形式：

yaml
selector:
  matchLabels:
    app: nginx

---
selector:
  matchExpressions:  # 该选择器要求 Pod 包含名为 app 的标签
  - key: app
    operator: In
    values:  # 并且标签的值必须是 nginx
    - nginx


总的来说 RS 是新一代的 RC，所以以后我们不使用 RC，直接使用 RS 即可，他们的功能都是一致的，**但是实际上在实际使用中我们也不会直接使用 RS，而是使用更上层的类似于 Deployment 这样的资源对象。**注意，一般，还是matchLabels用的多一些。

关于我 ​

我的博客主旨：

  • 排版美观，语言精炼；
  • 文档即手册，步骤明细，拒绝埋坑，提供源码；
  • 本人实战文档都是亲测成功的，各位小伙伴在实际操作过程中如有什么疑问，可随时联系本人帮您解决问题，让我们一起进步！

🍀 微信二维码

x2675263825 （舍得）， qq：2675263825。


🍀 微信公众号

《云原生架构师实战》

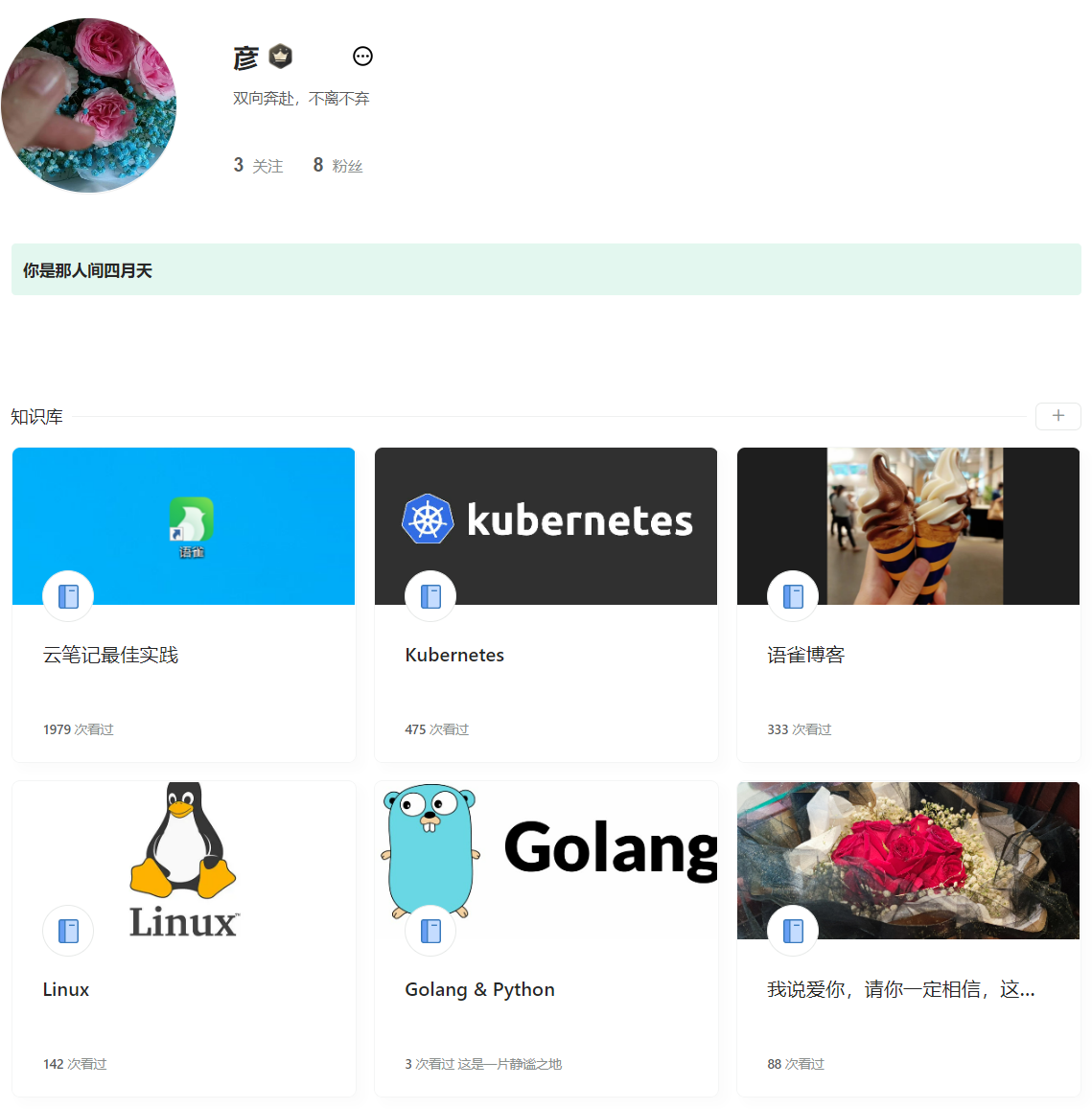

🍀 语雀

https://www.yuque.com/xyy-onlyone

https://www.yuque.com/xyy-onlyone/exkgza?# 《语雀博客》

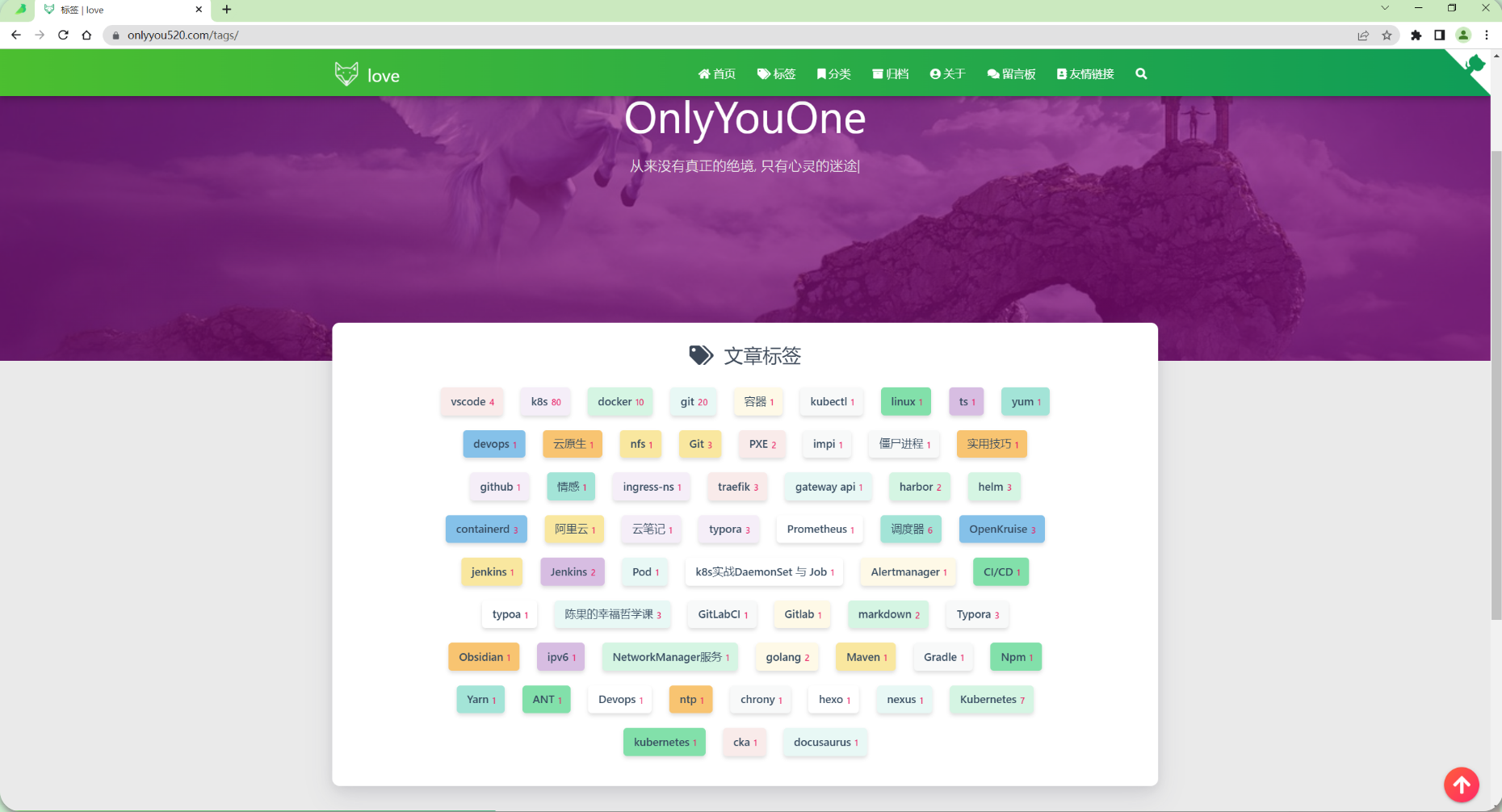

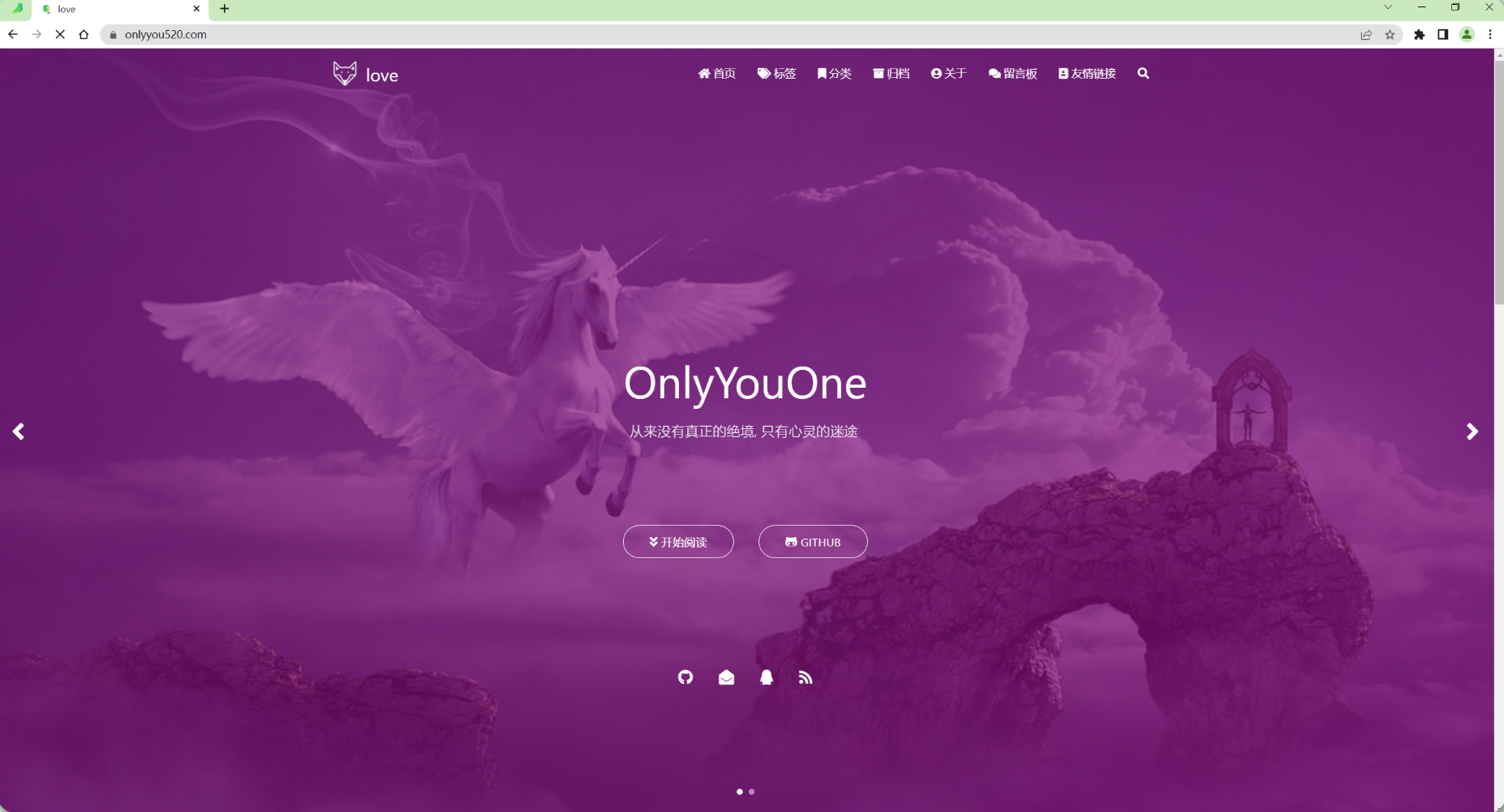

🍀 博客

www.onlyyou520.com

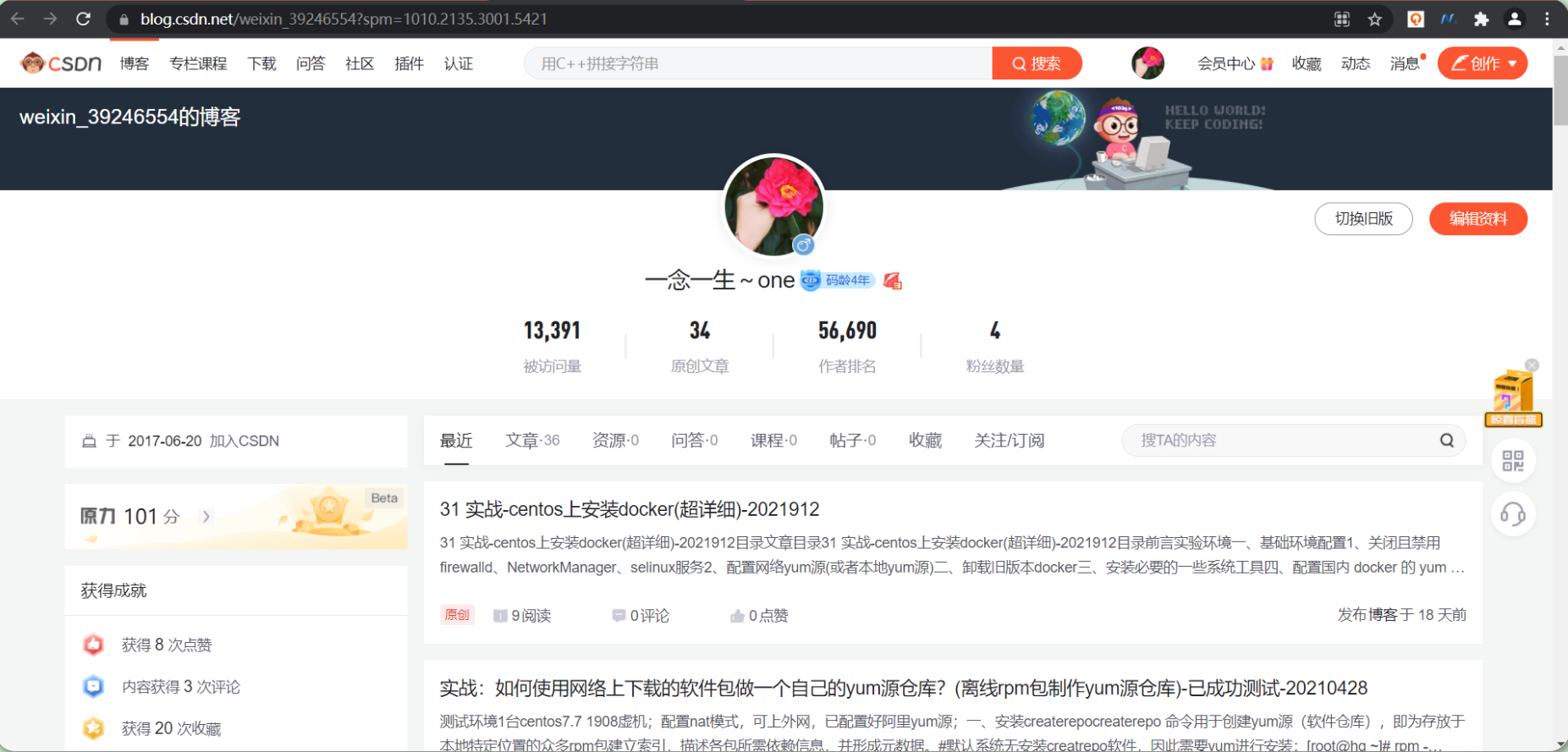

🍀 csdn

https://blog.csdn.net/weixin_39246554?spm=1010.2135.3001.5421

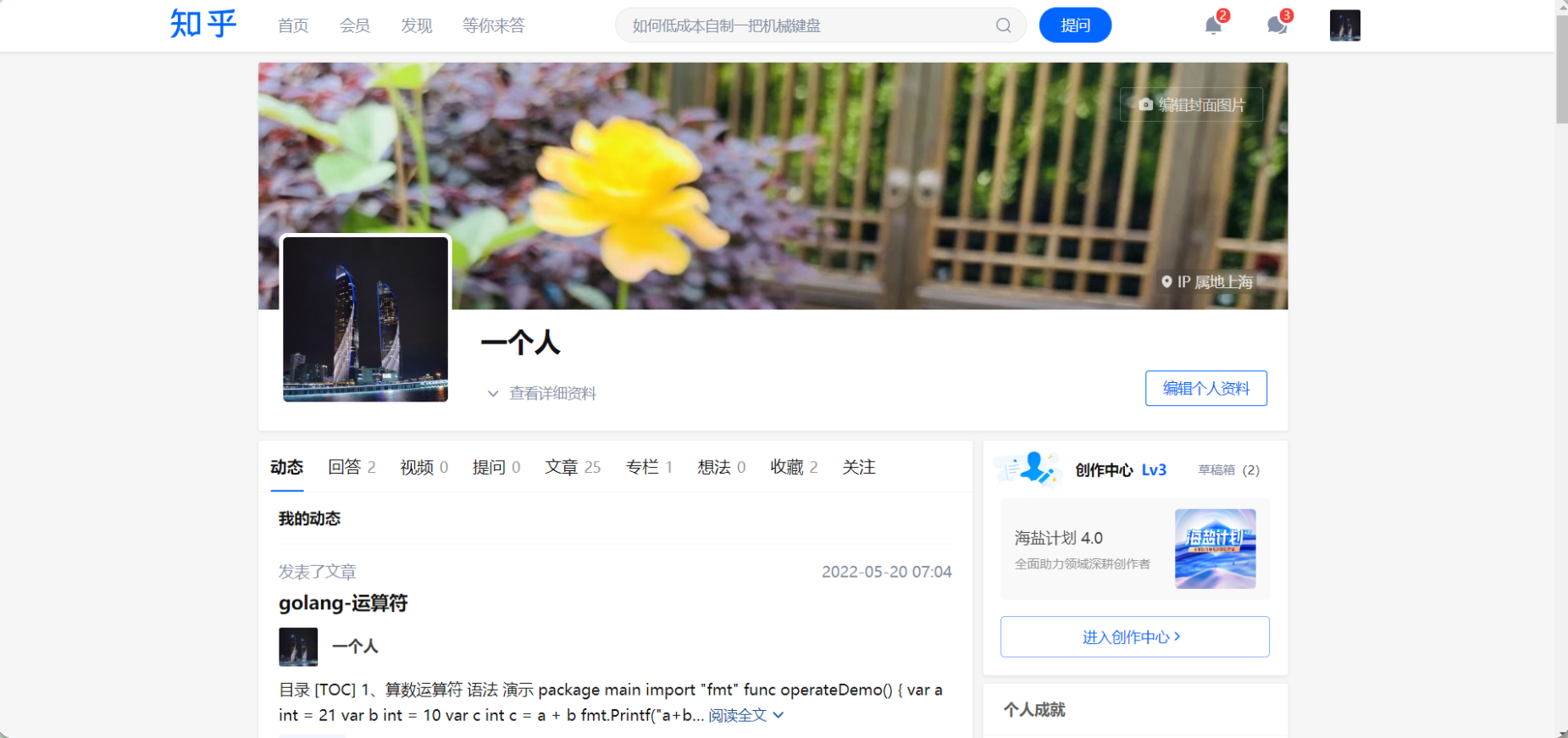

🍀 知乎
