1、Istio安装配置

Istio安装配置

本节实战

实战名称
🚩 实战：istioctl方式安装istio-2023.11.3(测试成功)
🚩 实战：手动注入 Envoy Sidecar-2023.11.3(测试成功)
🚩 实战：自动注入 Envoy Sidecar-2023.11.8(测试成功)

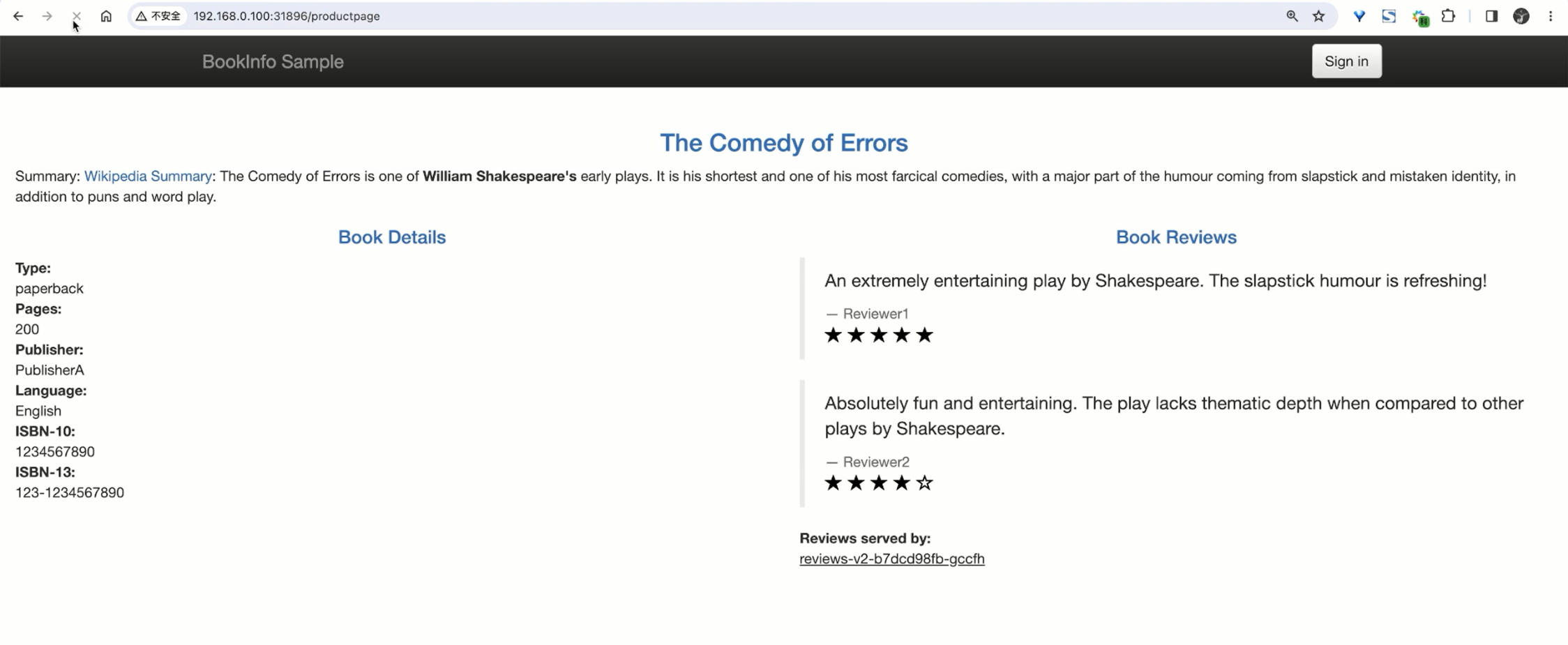

🚩 实战：BookInfo 示例应用-2023.11.5(测试成功)
🚩 实战：自定义一个端口访问应用-2023.11.6(测试成功)

目录

[toc]

前言

前面在服务网格基础章节我们和大家已经了解了 Istio 的基本概念以及架构，本章节我们将来快速了解 Istio 的基本使用方法，对 Istio 有一个最基本的认识。

1、安装

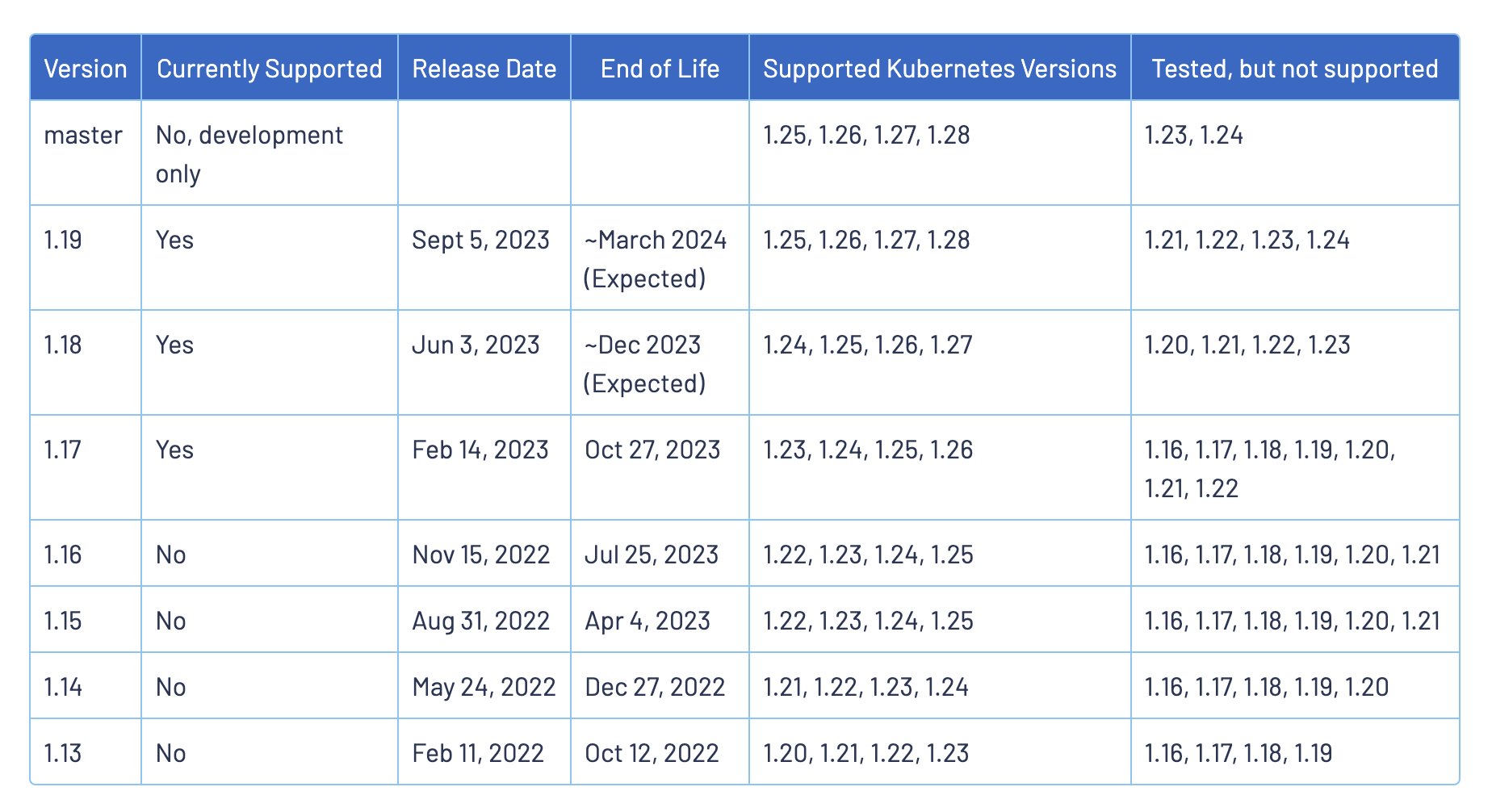

安装 Istio 之前，需要准备一个 Kubernetes 集群，我们可以使用任何支持的平台，例如 Minikube、Kind、Kubeadm 等，但是需要注意的是目前的 Istio 最新版本为 v1.19.3 版本，不同的版本支持的 Kubernetes 版本不同，可以参考下表进行对照：

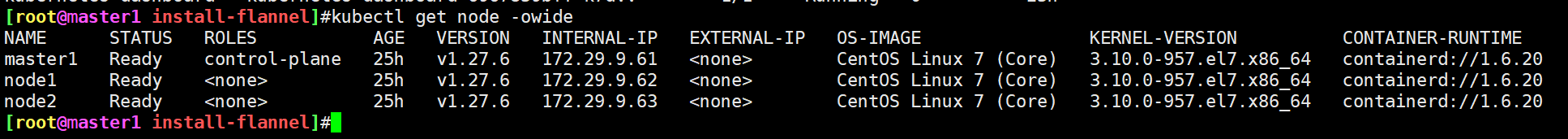

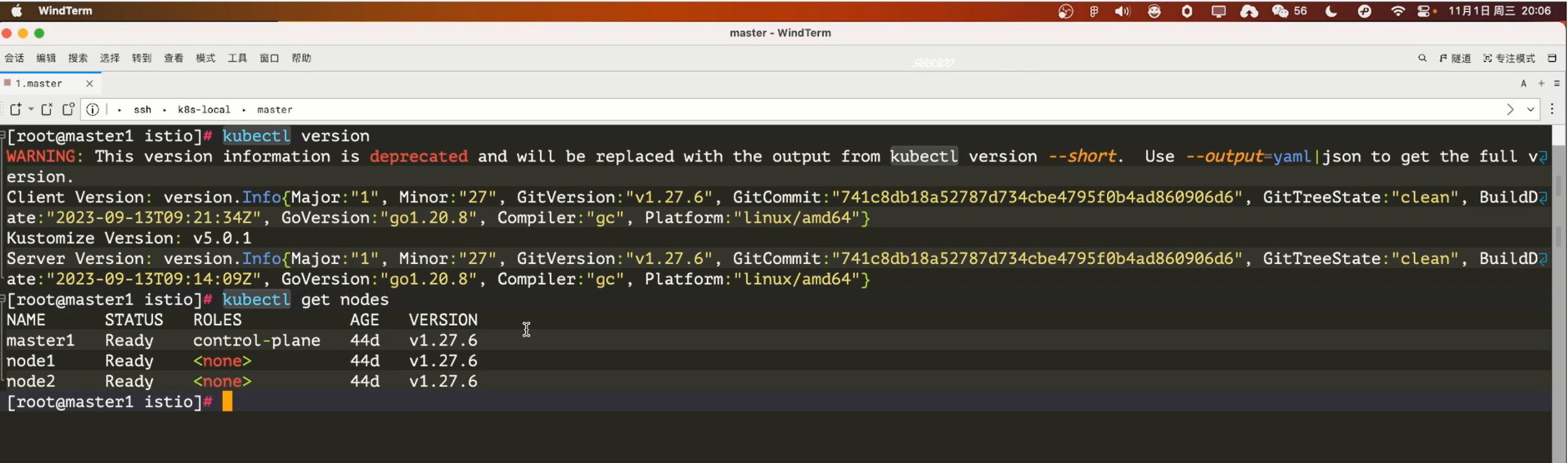

我们这里选择最新的版本为 v1.19.3，Kubernetes 版本为 v1.27.6：

$kubectlgetnodesNAMESTATUSROLESAGEVERSIONmaster1Readycontrol-plane43dv1.27.6node1Ready<none>43dv1.27.6node2Ready<none>43dv1.27.6

安装方式

在 Kubernetes 集群上安装 Istio 的方法有很多方式，可以根据自己的需求选择不同的安装方式，我们可以先对比下每种方式的优缺点。

1.使用 istioctl install

具有高安全性、简单的安装和管理方法，这也是社区推荐的安装方法。

• 优点:

  • 完整的配置和运行状态的验证。

  • 使用提供了扩展的配置、自定义选项的 IstioOperatorAPI。

  • 不需要集群内的高权限 Pod，通过执行 istioctl命令修改。

• 缺点:

  • 需要维护多个 Istio 版本的二进制文件。

  • istioctl命令可能根据你的运行环境设置诸如 JWT_POLICY之类的值，从而在不同的 Kubernetes 环境中产生不同的安装结果。

整体来说，这里的缺点对我们可能影响不大。

2.使用 istioctl manifest generate 安装

生成 Kubernetes 的配置清单，并通过 kubectl apply --prune命令应用到集群中。该方法适用于需要严格审查或者增加配置清单的情况。

• 优点:

  • Chart 是由与 istioctl install和 Operator 里使用的相同的 IstioOperatorAPI 生成的。

  • 使用提供了扩展的配置、自定义选项的 IstioOperatorAPI。

• 缺点:

  • 一些在 istioctl install和 Operator 中会进行的检查将不会执行。

  • 与 istioctl install相比，UX 不够简洁。

  • 错误反馈没有 istioctl install的详细、全面。

3.使用 Helm 安装

使用 Helm 的 Chart 可以通过 Helm 的工作流轻松的完成，并在升级的过程中自动清理资源。

• 优点:

  • 使用熟悉、常用的行业标准工具。

  • Helm 原生的版本、升级管理。

• 缺点:

  • 相比于 istioctl install和 Operator 相比，检查较少。

  • 一些管理任务需要更多步骤，具有更高的复杂性。

4.使用 Istio Operator 安装

不建议在新安装时使用 Operator，虽然 Operator 将继续得到支持，但新的功能特性不会被优先考虑。

Istio Operator 提供了一种安装路径，无需使用 istioctl二进制文件。这可以用于简化升级工作流程，不必担心在集群中运行特权控制器的问题。此方法适用于不需要严格审计或增加输出清单的情况。

• 优点:

  • 与 istioctl install相同的 API，但通过集群中的控制器 Pod 进行操作，实现了完全声明式操作。

  • IstioOperator API提供了广泛的配置/定制选项。

  • 不需要管理多个 istioctl二进制文件。

• 缺点:

  • 集群中运行的高权限控制器存在安全风险。

安装 Istio

==🚩 实战：istioctl方式安装istio-2023.11.3(测试成功)==

实验环境：

k8sv1.25.4（containerd:[root@master1 ~]#istioctl versionclientversion:1.19.3controlplaneversion:1.19.3dataplaneversion:1.19.3(8 proxies)

实验软件：

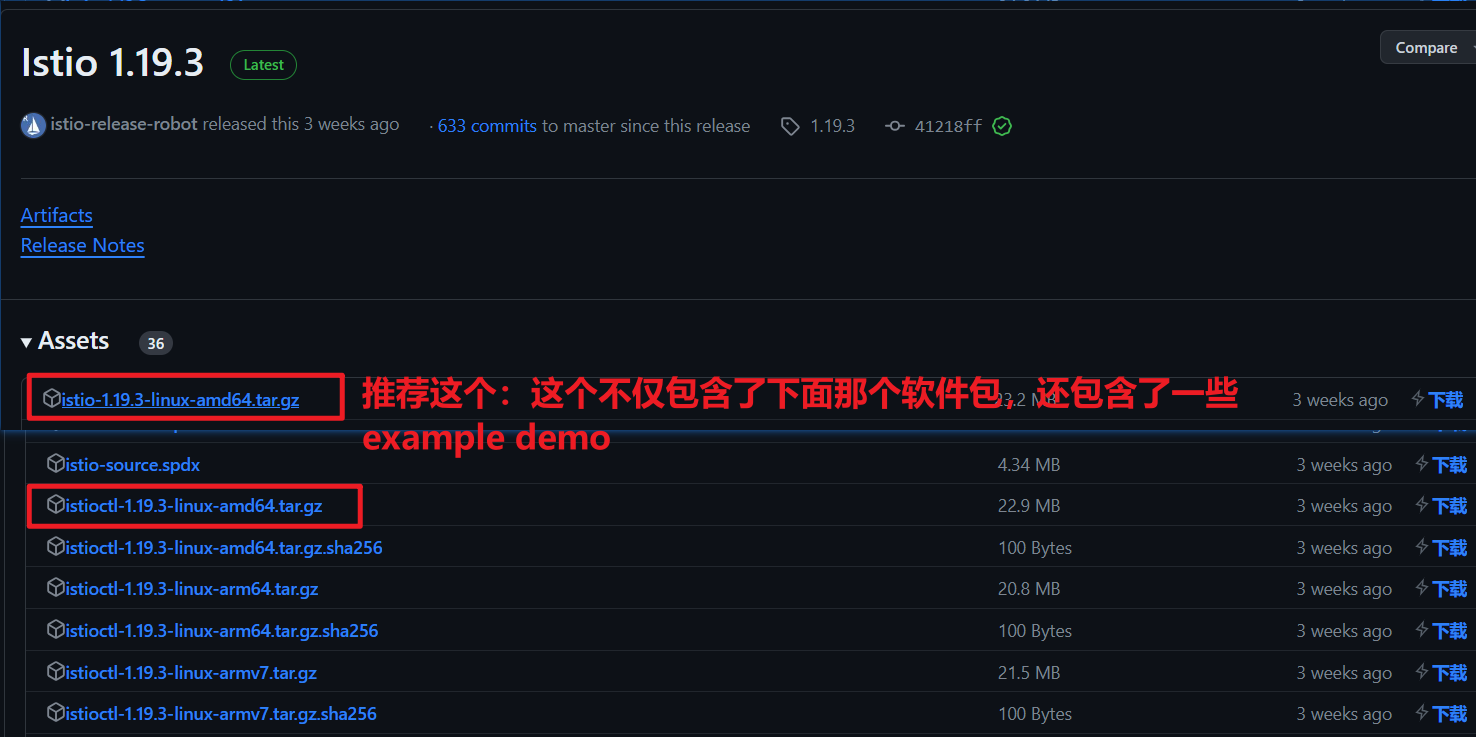

链接：https:# Copyright Istio Authors## Licensed under the Apache License,Version 2.0 (the "License");# you may not use this file except in compliance with the License.# You may obtain a copy of the License at## http:## Unless required by applicable law or agreed to in writing,software# distributed under the License is distributed on an "AS IS"BASIS,# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND,either express or implied.# See the License for the specific language governing permissions and# limitations under the License.## This file will be fetched as:curl -L https:# so it should be pure bourne shell,not bash (and not reference other scripts)## The script fetches the latest Istio release candidate and untars it.# You can pass variables on the command line to download a specific version# or to override the processor architecture. For example,to download# Istio 1.6.8 for the x86_64 architecture and linux OS,# run curl -L https:set-e# Determines the operating system.OS="${TARGET_OS:-$(uname)}"if["${OS}"="Darwin"] ;thenOSEXT="osx"elseOSEXT="linux"fi# Determine the latest Istio version by version number ignoring alpha,beta,and rc versions.if["${ISTIO_VERSION}"=""] ;thenISTIO_VERSION="$(curl-sLhttps:grep-o'releases/[0-9]*.[0-9]*.[0-9]*/' |sort-V|\tail-1|awk-F'/' '{ print $2}')"ISTIO_VERSION="${ISTIO_VERSION##*/}"fiLOCAL_ARCH=$(uname-m)if["${TARGET_ARCH}"];thenLOCAL_ARCH=${TARGET_ARCH}ficase"${LOCAL_ARCH}"inx86_64|amd64)ISTIO_ARCH=amd64;;armv8*|aarch64*|arm64)ISTIO_ARCH=arm64;;armv*)ISTIO_ARCH=armv7;;*)echo"This system's architecture,${LOCAL_ARCH},isn't supported"exit1;;esacif["${ISTIO_VERSION}"=""] ;thenprintf"Unable to get latest Istio version. Set ISTIO_VERSION env var and re-run. For example:export ISTIO_VERSION=1.0.4"exit1;fiNAME="istio-$ISTIO_VERSION"URL="https:ARCH_URL="https:with_arch() {printf"\nDownloading %s from %s ...\n""$NAME""$ARCH_URL"if!curl-o/dev/null-sIf"$ARCH_URL";thenprintf"\n%s is not found,please specify a valid ISTIO_VERSION and TARGET_ARCH\n""$ARCH_URL"exit1ficurl-fsLO"$ARCH_URL"filename="istio-${ISTIO_VERSION}-${OSEXT}-${ISTIO_ARCH}.tar.gz"tar-xzf"${filename}"rm"${filename}"}without_arch() {printf"\nDownloading %s from %s ...""$NAME""$URL"if!curl-o/dev/null-sIf"$URL";thenprintf"\n%s is not found,please specify a valid ISTIO_VERSION\n""$URL"exit1ficurl-fsLO"$URL"filename="istio-${ISTIO_VERSION}-${OSEXT}.tar.gz"tar-xzf"${filename}"rm"${filename}"}# Istio 1.6 and above support arch# Istio 1.5 and below do not have arch supportARCH_SUPPORTED="1.6"# Istio 1.10 and above support arch for osx arm64ARCH_SUPPORTED_OSX="1.10"if["${OS}"="Linux"] ;then# This checks if ISTIO_VERSION is less than ARCH_SUPPORTED (version-sort's before it)if["$(printf'%s\n%s'"${ARCH_SUPPORTED}""${ISTIO_VERSION}"|sort-V|head-n1)"="${ISTIO_VERSION}"];thenwithout_archelsewith_archfielif["${OS}"="Darwin"] ;then# This checks if ISTIO_VERSION is less than ARCH_SUPPORTED_OSX (version-sort's before it) or ISTIO_ARCH not equal to arm64if["$(printf'%s\n%s'"${ARCH_SUPPORTED_OSX}""${ISTIO_VERSION}"|sort-V|head-n1)"="${ISTIO_VERSION}"] ||["${ISTIO_ARCH}"!="arm64"];thenwithout_archelsewith_archfielseprintf"\n\n"printf"Unable to download Istio %s at this moment!\n""$ISTIO_VERSION"printf"Please verify the version you are trying to download.\n\n"exit1fiprintf""printf"\nIstio %s Download Complete!\n""$ISTIO_VERSION"printf"\n"printf"Istio has been successfully downloaded into the %s folder on your system.\n""$NAME"printf"\n"BINDIR="$(cd"$NAME/bin" && pwd)"printf"Next Steps:\n"printf"See https:printf"\n"printf"To configure the istioctl client tool for your workstation,\n"printf"add the %s directory to your environment path variable with:\n""$BINDIR"printf"\t export PATH=\"\$PATH:%s\"\n""$BINDIR"printf"\n"printf"Begin the Istio pre-installation check by running:\n"printf"\t istioctl x precheck \n"printf"\n"printf"Need more information?Visit https:$wgethttps:$tar-xvfistio-1.19.3-linux-amd64.tar.gz$mvistio-1.19.3/bin/istioctl/usr/local/bin/$istioctlversionnoreadyIstiopodsin"istio-system"1.19.3

能执行 istioctl命令说明安装成功，但是提示 no ready Istio pods in "istio-system"，这是因为我们还没有安装 Istio，接下来我们就来安装 Istio。

istioctl工具中内置了一些安装配置文件，这些配置文件提供了对 Istio 控制平面和 Istio 数据平面 Sidecar 的定制内容。我们可以通过 istioctl profile list命令查看：

$istioctlprofilelistIstioconfigurationprofiles:ambientdefaultdemoemptyexternalminimalopenshiftpreviewremote

我们可以从其中一个 Istio 内置配置文件开始入手， 然后根据特定需求进一步自定义配置文件。

• default：根据 IstioOperator API的默认配置启动组件。建议将此配置文件用于生产部署和多集群网格中的主集群，我们可以运行 istioctl profile dump命令来查看默认设置，如下所示其实就是一个 IstioOperator的配置文件：

注意：这里的IstioOperator和我们之前k8s里Operator不一样，这里没有直接的控制器，它是通过istioctl命令来做的一些解析。

istioctl 能够识别的一个安装配置文件，只是这个配置文件采用了类似于K8s CRD的方式来声明而已，并没有对应的控制器Pod。

#istioctl profile dump default$ istioctl profile dumpapiVersion:install.istio.io/v1alpha1kind:IstioOperatorspec:components:base:enabled:truecni:enabled:falseegressGateways:- enabled:falsename:istio-egressgatewayingressGateways:- enabled:truename:istio-ingressgatewayistiodRemote:enabled:falsepilot:enabled:truehub:docker.io/istiomeshConfig:defaultConfig:proxyMetadata:{}enablePrometheusMerge:trueprofile:defaulttag:1.19.3values:base:enableCRDTemplates:falsevalidationURL:""defaultRevision:""gateways:istio-egressgateway:autoscaleEnabled:trueenv:{}name:istio-egressgatewaysecretVolumes:- mountPath:/etc/istio/egressgateway-certsname:egressgateway-certssecretName:istio-egressgateway-certs- mountPath:/etc/istio/egressgateway-ca-certsname:egressgateway-ca-certssecretName:istio-egressgateway-ca-certstype:ClusterIPistio-ingressgateway:autoscaleEnabled:trueenv:{}name:istio-ingressgatewaysecretVolumes:- mountPath:/etc/istio/ingressgateway-certsname:ingressgateway-certssecretName:istio-ingressgateway-certs- mountPath:/etc/istio/ingressgateway-ca-certsname:ingressgateway-ca-certssecretName:istio-ingressgateway-ca-certstype:LoadBalancerglobal:configValidation:truedefaultNodeSelector:{}defaultPodDisruptionBudget:enabled:truedefaultResources:requests:cpu:10mimagePullPolicy:""imagePullSecrets:[]istioNamespace:istio-systemistiod:enableAnalysis:falsejwtPolicy:third-party-jwtlogAsJson:falselogging:level:default:infomeshNetworks:{}mountMtlsCerts:falsemultiCluster:clusterName:""enabled:falsenetwork:""omitSidecarInjectorConfigMap:falseoneNamespace:falseoperatorManageWebhooks:falsepilotCertProvider:istiodpriorityClassName:""proxy:autoInject:enabledclusterDomain:cluster.localcomponentLogLevel:misc:errorenableCoreDump:falseexcludeIPRanges:""excludeInboundPorts:""excludeOutboundPorts:""image:proxyv2includeIPRanges:'*'logLevel:warningprivileged:falsereadinessFailureThreshold:30readinessInitialDelaySeconds:1readinessPeriodSeconds:2resources:limits:cpu:2000mmemory:1024Mirequests:cpu:100mmemory:128MistatusPort:15020tracer:zipkinproxy_init:image:proxyv2sds:token:aud:istio-casts:servicePort:0tracer:datadog:{}lightstep:{}stackdriver:{}zipkin:{}useMCP:falseistiodRemote:injectionURL:""pilot:autoscaleEnabled:trueautoscaleMax:5autoscaleMin:1configMap:truecpu:targetAverageUtilization:80env:{}image:pilotkeepaliveMaxServerConnectionAge:30mnodeSelector:{}podLabels:{}replicaCount:1traceSampling:1telemetry:enabled:truev2:enabled:truemetadataExchange:wasmEnabled:falseprometheus:enabled:truewasmEnabled:falsestackdriver:configOverride:{}enabled:falselogging:falsemonitoring:falsetopology:false

• demo：这个配置旨在展示 Istio 功能，具有适度的资源要求。它适合运行官方的 Bookinfo 示例应用和相关任务，比较适合用于快速入门的安装配置，比如我们这里就可以使用该配置。此配置文件启用了高级别的追踪和访问日志，因此不适合进行性能测试。我们也可以使用 istioctl profile dump demo命令来查看该配置文件的具体配置资源对象。
• minimal：与默认配置文件相同，但只安装了控制平面组件。这样我们就可以使用单独的配置文件来配置控制平面和数据平面组件（例如网关）。
• remote：用于配置一个远程集群， 这个从集群由外部控制平面管理， 或者由多集群网格的主集群中的控制平面管理。
• empty：不部署任何内容，可以作为自定义配置的基本配置文件。
• preview：预览文件包含的功能都属于实验性阶段。该配置文件是为了探索 Istio 的新功能。确保稳定性、安全性和性能（使用风险需自负）。
• ambient：Ambient 配置文件用于帮助开始使用 Ambient Mesh。需要注意的是 Ambient 目前处于 Alpha 状态。请勿在生产环境中使用 Ambient 模式。
• openshift：用于在 OpenShift 上安装 Istio。

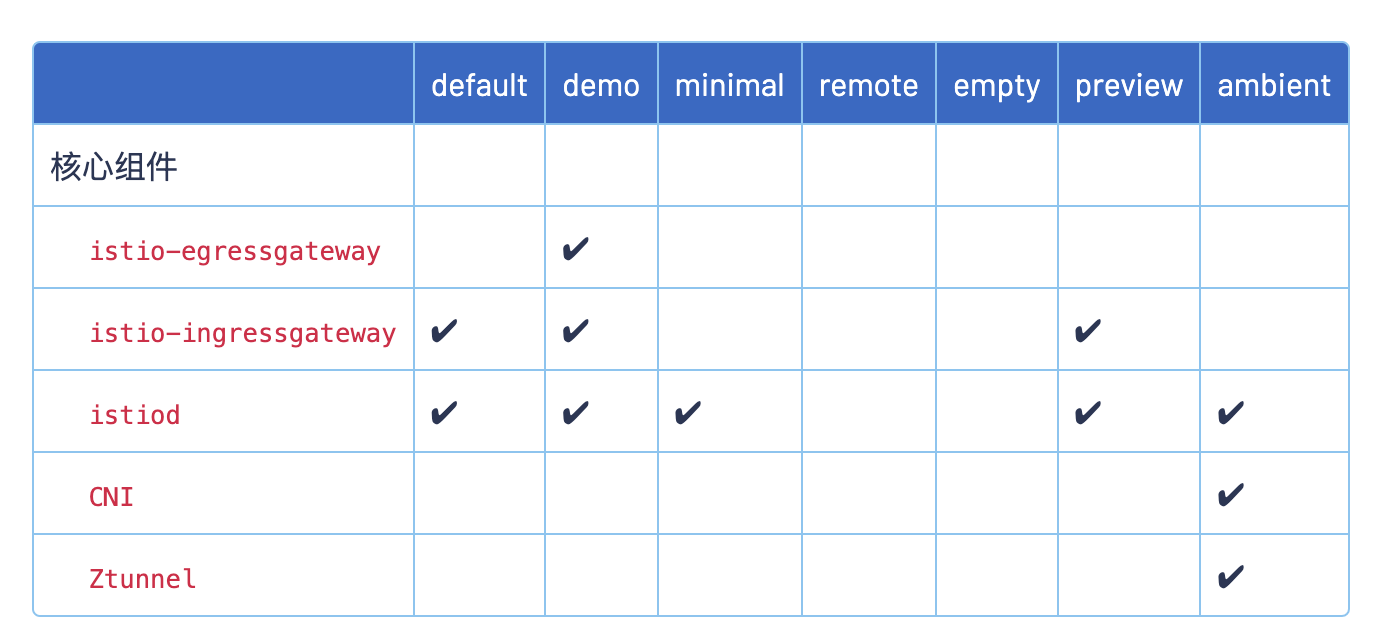

标注 ✔的组件安装在每个配置文件中：

除了安装 Istio 内置的配置之外，istioctl install还提供了一套完整的用于定制配置的 API - IstioOperator API。

此 API 中的配置参数可以使用命令行选项 --set进行独立设置，比如要在 default配置中启动 debug的日志特性，我们可以使用下面的命令：

$istioctlinstall--setvalues.global.logging.level=debug

或者，可以在 YAML 文件中指定 IstioOperator的配置，然后用 -f选项传递给 istioctl即可：

$istioctlinstall-fsamples/operator/pilot-k8s.yaml

IstioOperator API定义主要包括如下几个组件：

• base
• pilot
• ingressGateways
• egressGateways
• cni
• istiodRemote

针对每一个组件的配置内容通过 components.<component name>下的 API 中提供。例如，要用 API 更改 pilot组件的 enabled设置， 可以使用 --set components.pilot.enabled=false命令，或在 IstioOperator资源中设置：

apiVersion:install.istio.io/v1alpha1kind:IstioOperatorspec:components:pilot:enabled:false

这样安装后就不会启动 pilot组件了。

所有的组件共享一个通用 API，用来修改 Kubernetes 特定的设置，它在 components.<component name>.k8s路径下，它允许修改如下设置：

• Resources
• Readiness probes
• Replica count
• HorizontalPodAutoscaler
• PodDisruptionBudget
• Pod annotations
• Service annotations
• ImagePullPolicy
• Priority class name
• Node selector
• Affinity and anti-affinity
• Service
• Toleration
• Strategy
• Env
• Pod security context

所有这些 Kubernetes 设置也就是平时我们使用的 Kubernetes API 定义，配置方式完全一样。比如我们要调整 Pilot 组件的资源限制和 Pod 水平伸缩，可以用如下所示的配置：

apiVersion:install.istio.io/v1alpha1kind:IstioOperatorspec:components:pilot:k8s:resources:requests:cpu:1000m# 覆盖默认的 500mmemory:4096Mi# ... 默认 2048MihpaSpec:maxReplicas:10# ... 默认 5minReplicas:2# ... 默认 1

然后我们就可以直接使用 istioctl install把改变的设置应用到集群：

$istioctlinstall-fsamples/operator/pilot-k8s.yaml

🍀

了解了 Istio 安装的基本概念之后，我们就可以开始安装 Istio 了，我们这里选择 demo配置文件进行安装，选择它是因为它包含了一组专为测试准备的功能集合，另外还有用于生产或性能测试的配置组合。

执行下面的命令即可：

$istioctlinstall--setprofile=demo-y✔Istiocoreinstalled✔Istiodinstalled✔Egressgatewaysinstalled✔Ingressgatewaysinstalled✔InstallationcompleteMadethisinstallationthedefaultforinjectionandvalidation.

可以看到上面的 demo配置应用后，启用了 Istio core、Istiod、Egress gateways、Ingress gateways几个组件，这些组件都是通过 IstioOperatorAPI 进行配置的。

🍀

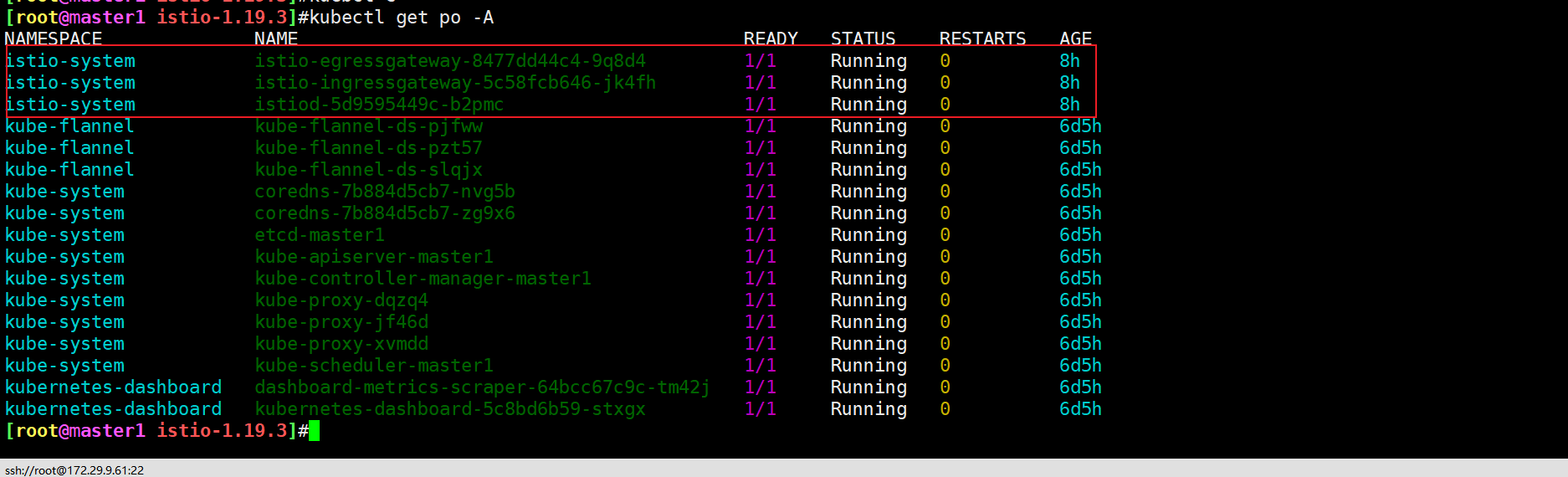

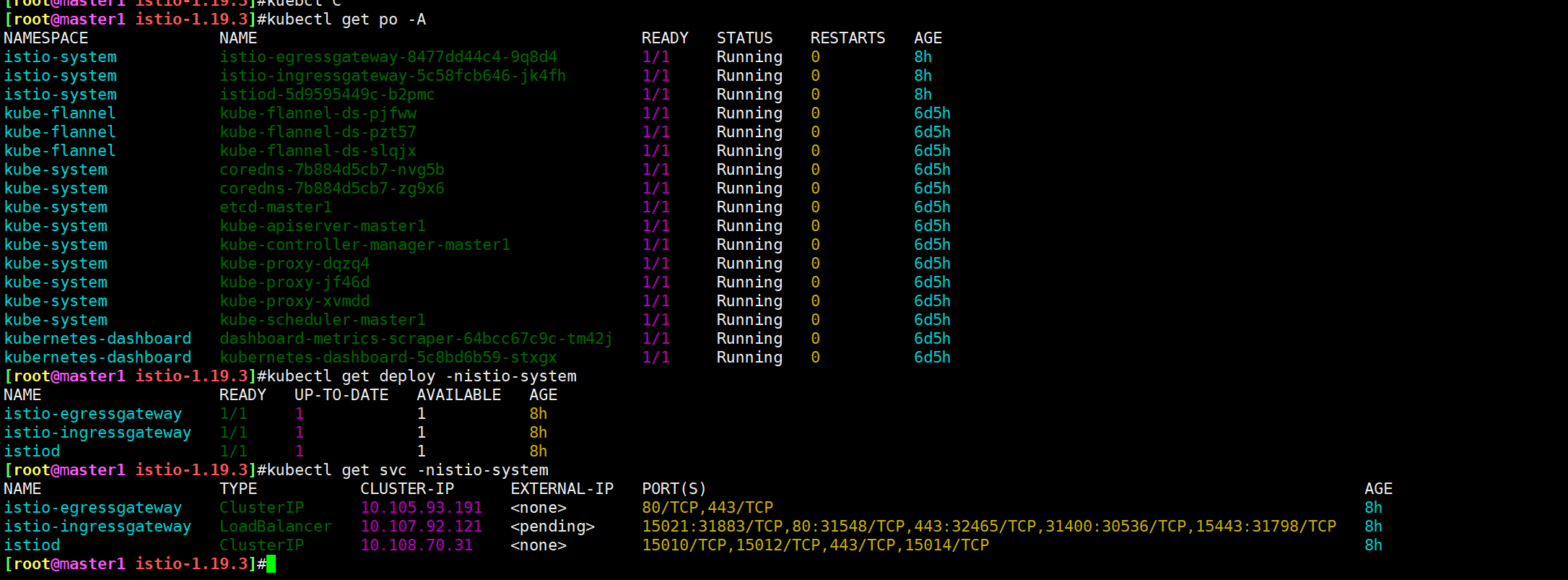

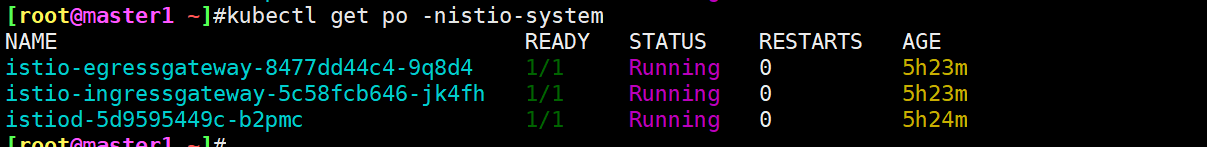

安装完成后会自动创建一个 istio-system命名空间，包含如下几个 Pod，分别对应上面的几个组件：

[root@master1 ~]#kubectl get po -nistio-system

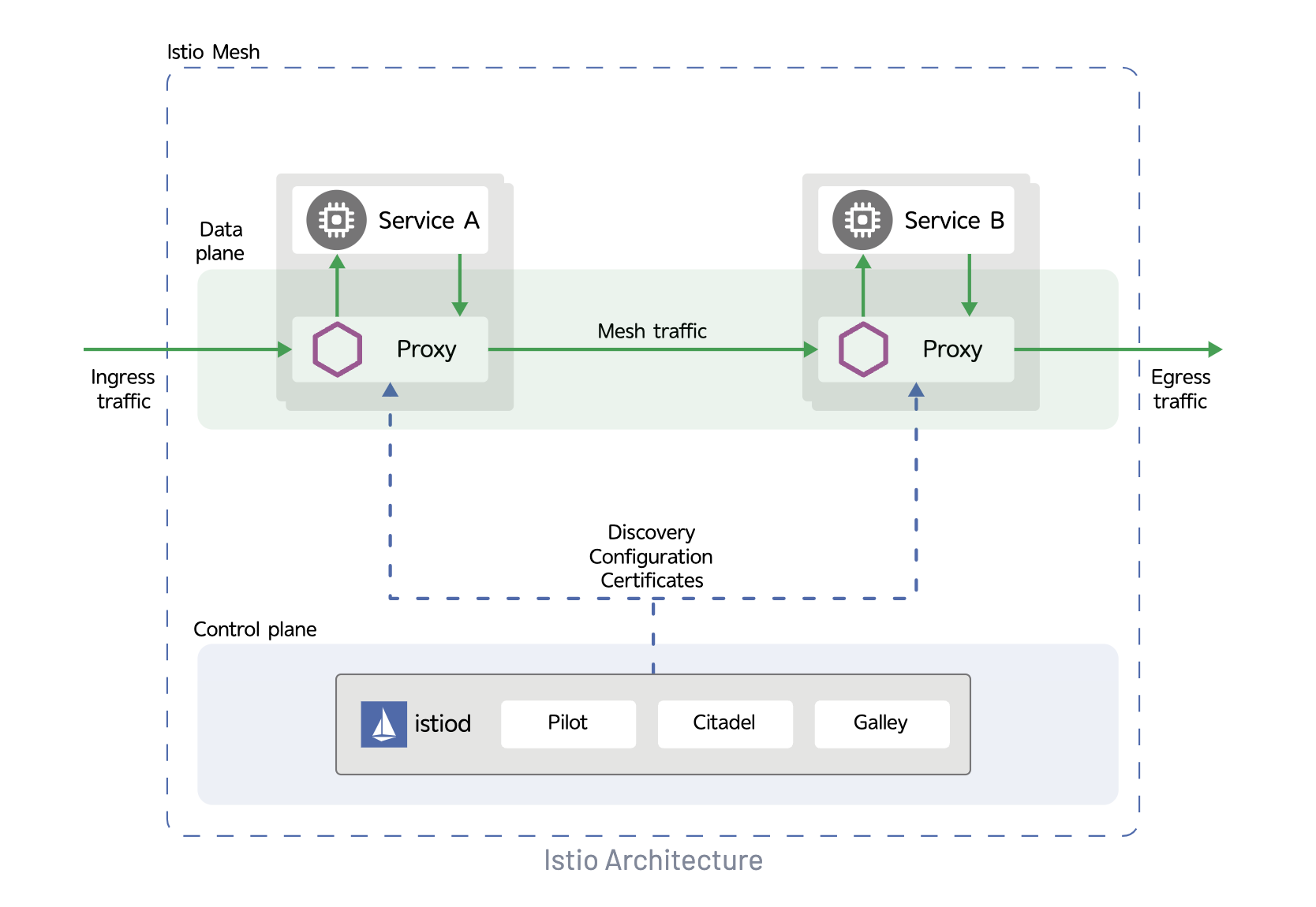

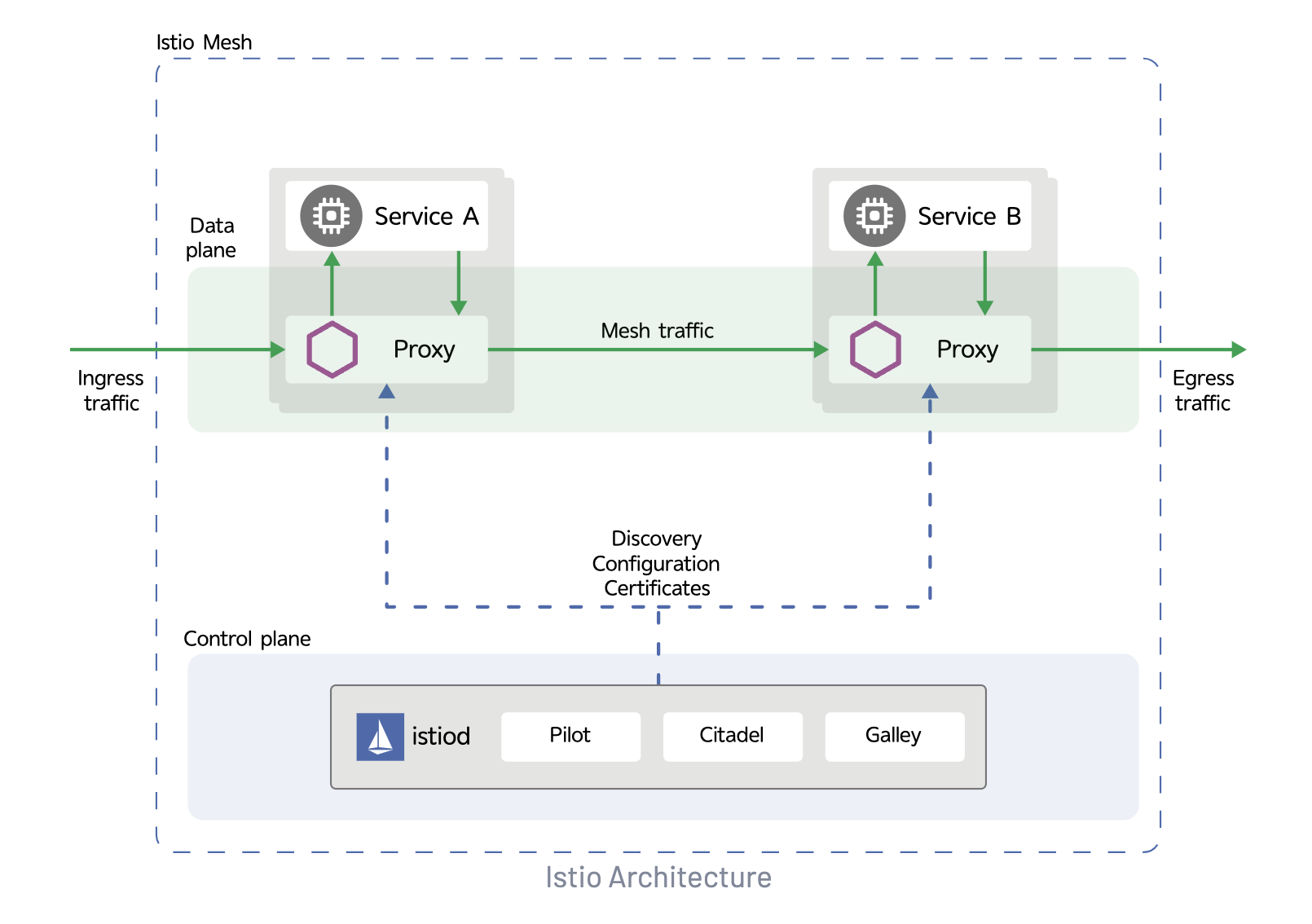

这其实也和 Istio 架构中的组件是一一对应的，我们可以再看下 Istio 架构图：

• istio-egressgateway：出口网关，用于处理出站流量。
• istio-ingressgateway：入口网关，用于处理入站流量，接收传入的 HTTP/TCP 连接。
• istiod：Istio 控制平面，用于管理和配置数据平面，提供服务网格的核心功能。

当然安装后并没有出现架构图上面的数据平面相关组件，这是因为数据平面的 Envoy Sidecar 代理是伴随应用 Pod 一起的，所以需要部署应用后才会出现。

安装成功。😘

2、注入 Envoy Sidecar

要为应用注入 Envoy Sidecar 代理有几种方法：

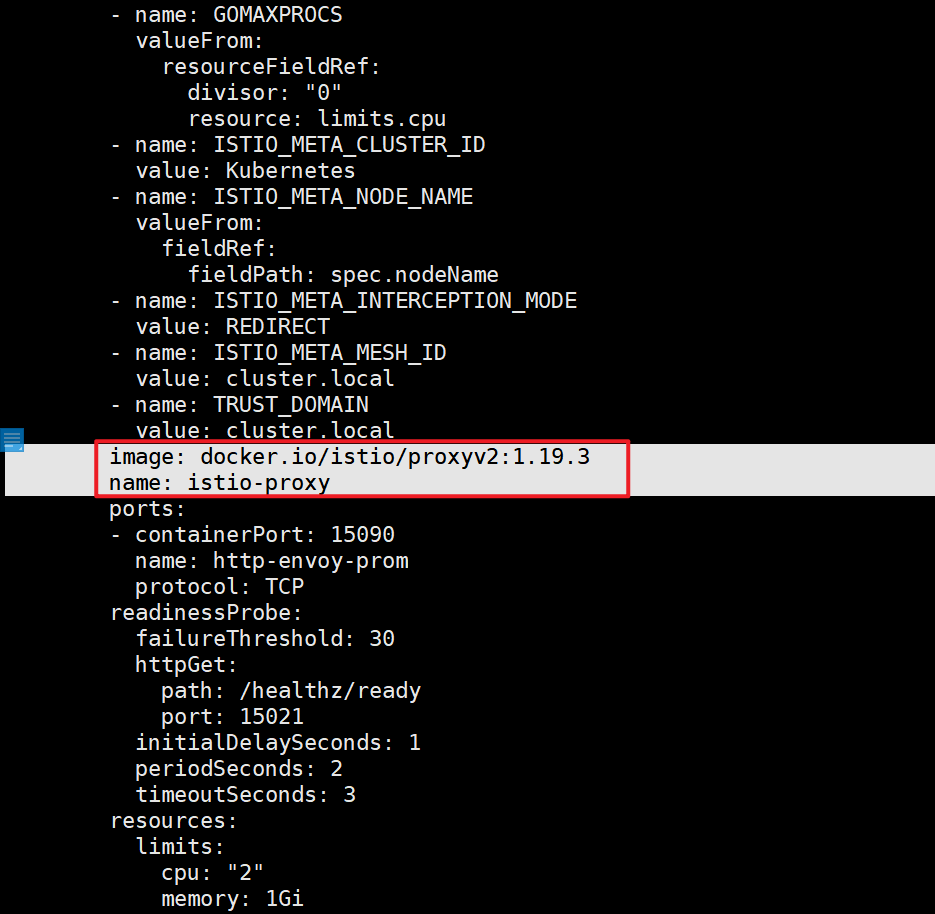

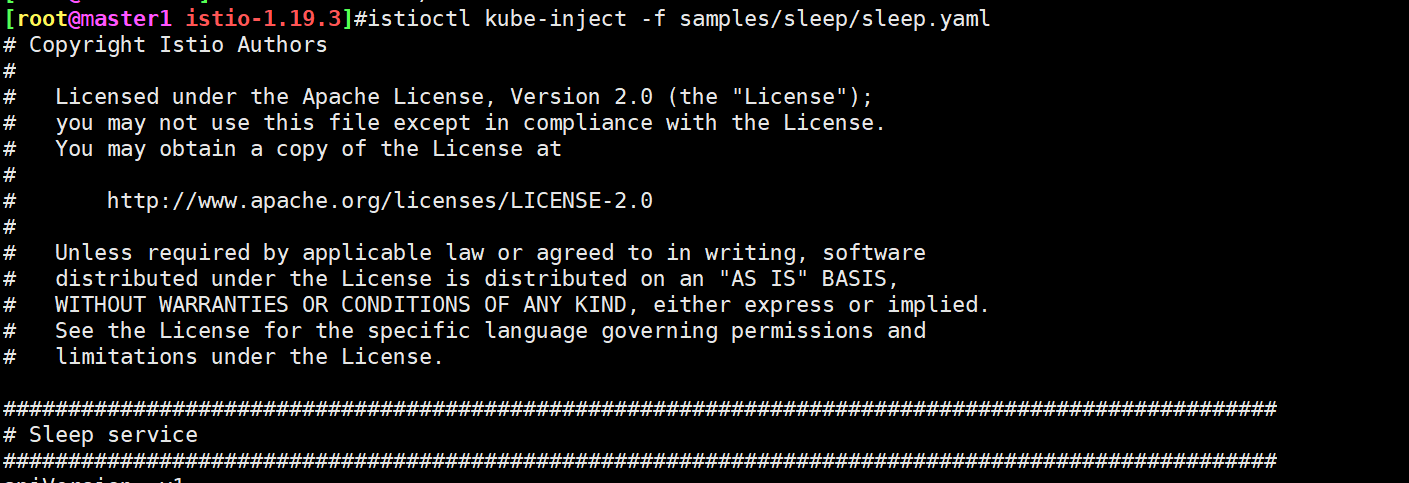

1.手动注入 Sidecar

==🚩 实战：手动注入 Envoy Sidecar-2023.11.3(测试成功)==

实验环境：

k8sv1.25.4（containerd:[root@master1 ~]#istioctl versionclientversion:1.19.3controlplaneversion:1.19.3dataplaneversion:1.19.3(8 proxies)

实验软件：

链接：https:# Copyright Istio Authors## Licensed under the Apache License,Version 2.0 (the "License");# you may not use this file except in compliance with the License.# You may obtain a copy of the License at## http:## Unless required by applicable law or agreed to in writing,software# distributed under the License is distributed on an "AS IS"BASIS,# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND,either express or implied.# See the License for the specific language governing permissions and# limitations under the License.################################################################################################### Sleep service##################################################################################################apiVersion:v1kind:ServiceAccountmetadata:name:sleep---apiVersion:v1kind:Servicemetadata:name:sleeplabels:app:sleepservice:sleepspec:ports:- port:80name:httpselector:app:sleep---apiVersion:apps/v1kind:Deploymentmetadata:name:sleepspec:replicas:1selector:matchLabels:app:sleeptemplate:metadata:labels:app:sleepspec:terminationGracePeriodSeconds:0serviceAccountName:sleepcontainers:- name:sleepimage:curlimages/curlcommand:["/bin/sleep","infinity"]imagePullPolicy:IfNotPresentvolumeMounts:- mountPath:/etc/sleep/tlsname:secret-volumevolumes:- name:secret-volumesecret:secretName:sleep-secretoptional:true---[root@master1 ~]#
