实战-kubeadm方式搭建k8s集群-v1-20-0-20210530-测试成功-良哥-荐(CRI-Docker)

最后更新于:

实战：kubeadm方式搭建k8s集群(k8s-v1.20.0,docker-20.10.7-ce)-2021.5.30(部署成功-良哥)【荐】

目录

[toc]

实验环境

1、硬件环境

3台虚机 2c2g,20g。(nat模式，可访问外网)

角色主机名ip显示名称
master节点k8s-master172.29.9.31k8s-master-172.29.9.31
node节点k8s-node1172.29.9.32k8s-node1-172.29.9.32
node节点k8s-node2172.29.9.33k8s-node2-172.29.9.33

2、软件环境

软件版本
操作系统centos7.7_x64 1908 mini(其他centos7.x版本也行)
docker20.10.7-ce
kubernetesv1.20.0

3、架构图

  • 注意：在将要做实验之前，请准备好如上3台虚机，并做好基础网络配置。然后做一个快照，方便后期回滚。

实验软件

链接：https://pan.baidu.com/s/1bJwyaQlXX5ZL8Bq_9tNZBQ 提取码：iokw

百度云盘位置：

0.集群环境配置

👉 (all节点均要配置)

(1)Linux基础环境配置

关闭且禁用如下服务：firewalld、NetworkManager、selinux

1systemctl stop firewalld && systemctl disable  firewalld
2systemctl stop NetworkManager && systemctl disable  NetworkManager
3
4setenforce 0
5sed -i s/SELINUX=enforcing/SELINUX=disabled/ /etc/selinux/config

(2)关闭swap分区

说明：以下提供了2种关闭swap分区的方法，这里2条命令都刷一下！

1swapoff -a
2sed -ri 's/.*swap.*/#&/' /etc/fstab #呃呃呃，这个要重启机器才会生效的！！！

(3)设置主机名

1hostnamectl --static set-hostname k8s-master1
2bash
3
4hostnamectl --static set-hostname k8s-node1
5bash
6
7hostnamectl --static set-hostname k8s-node2
8bash

(4)添加hosts

1cat >> /etc/hosts << EOF
2172.29.9.31 k8s-master1
3172.29.9.32 k8s-node1
4172.29.9.33 k8s-node2
5EOF
1#注意：
2本次实验，这个只需要在master节点执行就好了；
3因为我们后面在用kubectl去连接容器时，会用到这个主机名与它的对应关系；因为k8s使用这个主机名去注册到k8s集群，用主机名去连接kubelet。
4
5而有的文档这里都对所有节点添加了此项内容；
6#个人建议对all节点均配置这个hosts文件内容；

(5)将桥接的IPv4流量传递到iptables的链

1cat > /etc/sysctl.d/k8s.conf << EOF
2net.bridge.bridge-nf-call-ip6tables = 1
3net.bridge.bridge-nf-call-iptables = 1
4EOF
5sysctl --system

说明：这个是一定要配置的；不配置的话，在安装过程中会有warning的；

(6)时间同步

1yum install ntpdate -y
2ntpdate time.windows.com

说明： 因为里面涉及到证书，而证书对时间是很敏感的，里面的校验都是需要用到时间的，因此这3台机器必须保持时间同步；

  • 到此，集群初始化工作已经完成了，此时对3台机器做一个快照。

接下来，将在all节点安装Docker/kubeadm/kubelet。

1.安装Docker/kubeadm/kubelet(所有节点均要配置)

(1)安装Docker

  • 执行如下代码
 1yum install -y yum-utils device-mapper-persistent-data lvm2
 2
 3yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
 4
 5#yum install docker-ce -y
 6#本次安装docker指定版本
 7yum install -y yum install docker-ce-20.10.7 docker-ce-cli-20.10.7 containerd.io
 8
 9systemctl start docker && systemctl enable docker
10
11mkdir -p /etc/docker
12tee /etc/docker/daemon.json <<-'EOF'
13{
14  "registry-mirrors":["https://dockerhub.azk8s.cn","http://hub-mirror.c.163.com","http://qtid6917.mirror.aliyuncs.com"]
15}
16EOF
17
18echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
19sysctl -p
20
21systemctl daemon-reload
22systemctl restart docker

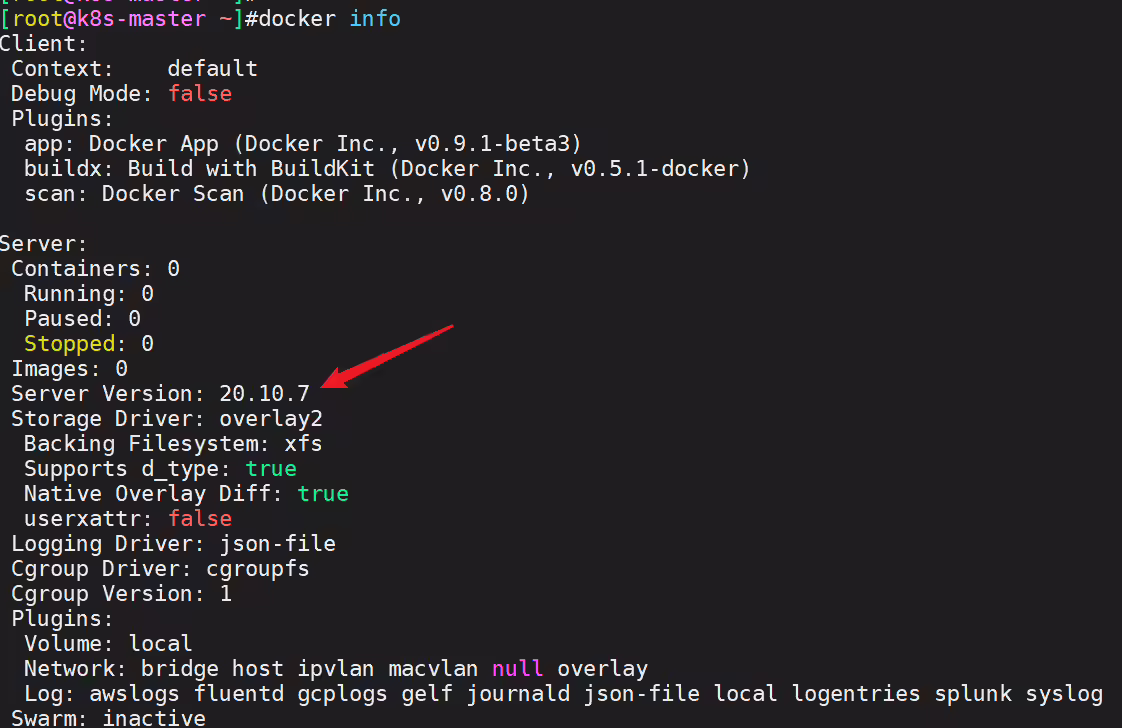

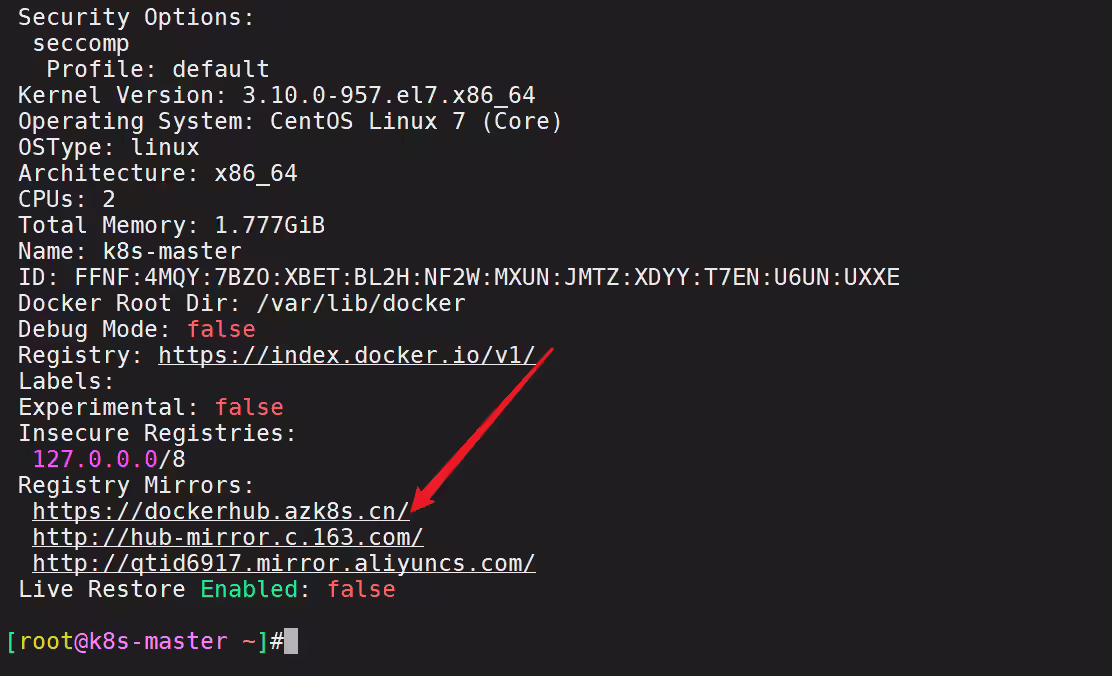

  • 安装后验证
1[root@k8s-master ~]#rpm -qa|grep docker
2[root@k8s-master ~]#docker version
3[root@k8s-master ~]#docker info

(2)添加阿里云YUM软件源

1cat > /etc/yum.repos.d/kubernetes.repo << EOF
2[kubernetes]
3name=Kubernetes
4baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
5enabled=1
6gpgcheck=0
7repo_gpgcheck=0
8gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
9EOF

这边注意：

(3)安装kubeadm，kubelet和kubectl

由于版本更新频繁，这里指定版本号部署：

1yum makecache fast
2yum install -y kubelet-1.20.0 kubeadm-1.20.0 kubectl-1.20.0 --disableexcludes=kubernetes #注意，这些好都是阿里云kubernetes.repo仓库里的包 #--disableexcludes 禁掉除了kubernetes之外的别的仓库
3kubeadm version
4
5systemctl enable kubelet
  • 说明：这里要特别注意

我们不需要去启动kubelet服务，只要设置开机自启就好(此时，启动也启动不起来的)；

因为要生成配置文件，这样才可以把kubelet拉起；

2.创建Master节点(在master节点执行)

  • 执行如下代码
1kubeadm init \
2  --apiserver-advertise-address=172.29.9.31 \
3  --image-repository registry.aliyuncs.com/google_containers \
4  --kubernetes-version v1.20.0 \
5  --service-cidr=10.96.0.0/12 \
6  --pod-network-cidr=10.244.0.0/16 \
7  --ignore-preflight-errors=all
 1#说明：
 2kubeadm init \
 3  --apiserver-advertise-address=172.29.9.31 \ #这里的ip填自己master ip就好
 4  --image-repository registry.aliyuncs.com/google_containers \ #修改为阿里云的地址
 5  --kubernetes-version v1.20.0 \ #指定版本
 6  --service-cidr=10.96.0.0/12 \
 7  --pod-network-cidr=10.244.0.0/16 \ #与下面部署的CNI网络组件yaml中保持一致
 8  --ignore-preflight-errors=all
 9
10--apiserver-advertise-address 集群通告地址
11--image-repository 由于默认拉取镜像地址k8s.gcr.io国内无法访问，这里指定阿里云镜像仓库地址
12--kubernetes-version K8s版本，与上面安装的kubeadm/kubectl/kubelet一致
13--service-cidr 集群内部虚拟网络，Pod统一访问入口
14--pod-network-cidr Pod网络，与下面部署的CNI网络组件yaml中保持一致
15--ignore-preflight-errors=all 忽略不核心的报错；
 1#说明
 2初始化的时候会拉取镜像，--kubernetes-version v1.20.0 这里指定了版本，就指明了要拉取哪个版本的镜像;
 3版本一定要和组件版本`yum install -y kubelet-1.20.0 kubeadm-1.20.0 kubectl-1.20.0`保持一致，否则会出现一些问题；
 4它以容器的方式启动一个组件:
 5[root@k8s-master ~]#docker images
 6REPOSITORY                                                        TAG
 7registry.aliyuncs.com/google_containers/kube-proxy                v1.20.0
 8registry.aliyuncs.com/google_containers/kube-apiserver            v1.20.0
 9registry.aliyuncs.com/google_containers/kube-controller-manager   v1.20.0
10registry.aliyuncs.com/google_containers/kube-scheduler            v1.20.0
11registry.aliyuncs.com/google_containers/etcd                      3.4.13-0
12registry.aliyuncs.com/google_containers/coredns                   1.7.0
13registry.aliyuncs.com/google_containers/pause                     3.2
14[root@k8s-master ~]#
  • 执行过程截图

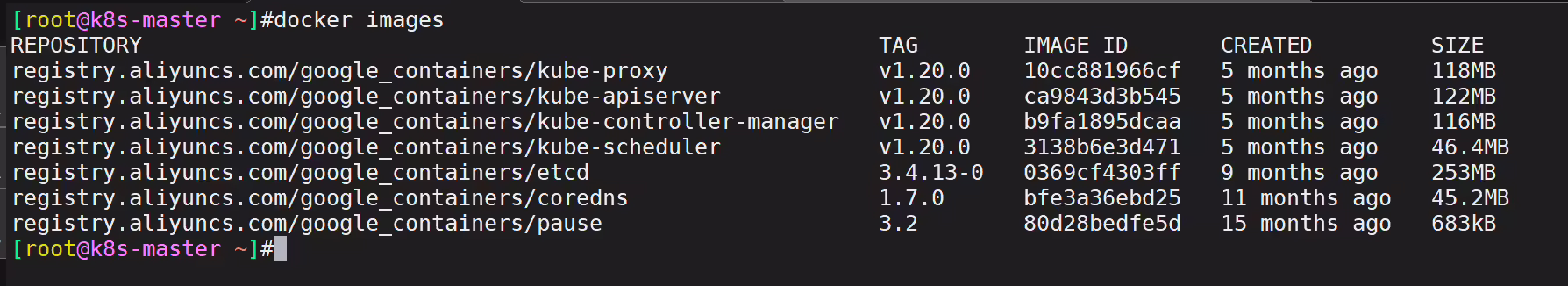

  • 拉取到的镜像内容如下

  • 注意：kubeadm init工作流程
11、[preflight] 环境检查，拉取镜像(注意：拉取镜像是发生在这一步！！！)
22、[certs] 证书生成
33、[kubeconfig] kubeconfig文件生成 (kubeconfig文件是其他组件连接api-server所需要用到的文件；)
44、[kubelet-start] 生成kubelet配置文件并启动 (注意：/var/lib/kubelet/config.yaml)
55、[control-plane] 静态pod启动master组件，包括了etcd
66、[mark-control-plane] 给master节点打一个roles和污点
77、[bootstrap-token] 引导kubelet生成证书
88、[addons] 安装coredns和kube-proxy

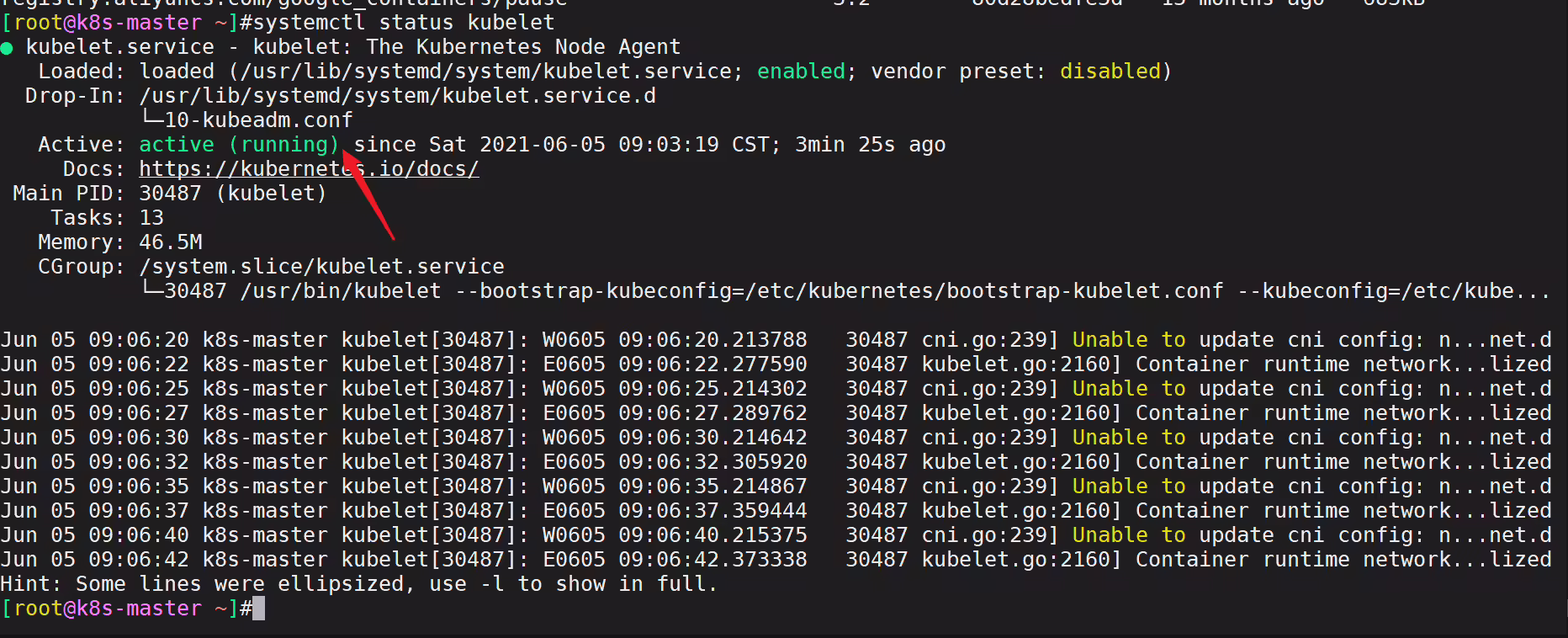

  • 注意：此时再次查看kubelet服务，发现已经启动成功了

  • 拷贝kubectl使用的连接k8s认证文件到默认路径
1mkdir -p $HOME/.kube
2sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
3sudo chown $(id -u):$(id -g) $HOME/.kube/config

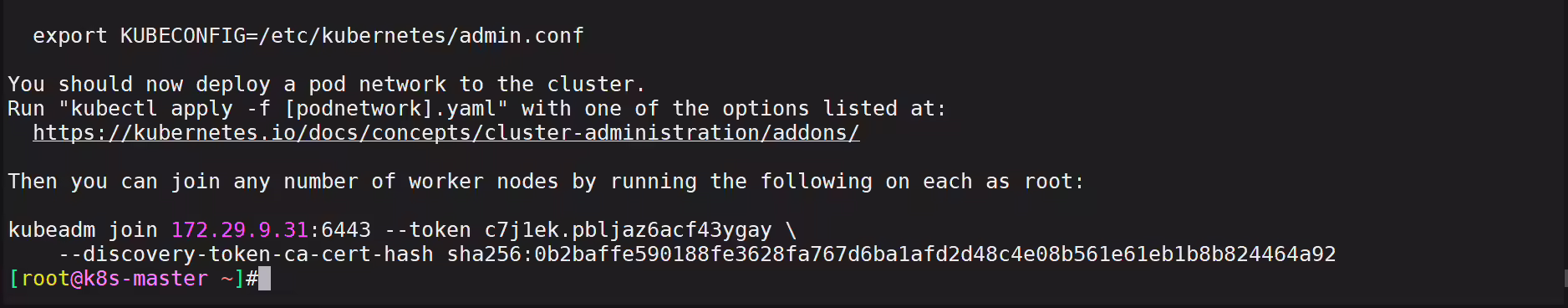

  • 生成了用于工作节点连接master的命令

初始化完成后，最后会输出一个join命令，先记住，下面用。

1kubeadm join 172.29.9.31:6443 --token c7j1ek.pbljaz6acf43ygay \
2    --discovery-token-ca-cert-hash sha256:0b2baffe590188fe3628fa767d6ba1afd2d48c4e08b561e61eb1b8b824464a92
  • 注意：在拷贝kubectl所需的配置文件后，我们可以用kubectl get nodes命令来查看master状态
1[root@k8s-master ~]#kubectl get nodes
2#注：由于网络插件还没有部署，还没有准备就绪 NotReady

  • 注意 一般在执行了kubeadm int后，只要能看到如下就代表集群部署已经没什么问题了：

接下来我们来执行在node节点join命令。

3.将Node节点加入到当前集群中(在node节点执行)

  • 注意:如果当时忘记复制那个join命令了，该怎么办呢？

默认token有效期为24小时，当过期之后，该token就不可用了。这时就需要重新创建token，可以直接使用命令快捷生成：(注意：如果token还在有效期的话，那么就会打印出原来的token)

1#在master节点上查看加入节点的命令：
2
3[root@k8s-master ~]#kubeadm token create --print-join-command
4kubeadm join 172.29.9.31:6443 --token c7j1ek.pbljaz6acf43ygay \
5    --discovery-token-ca-cert-hash sha256:0b2baffe590188fe3628fa767d6ba1afd2d48c4e08b561e61eb1b8b824464a92
6[root@k8s-master ~]
  • 开始join进群
1#在2个node节点执行如下命令：
2
3kubeadm join 172.29.9.31:6443 --token c7j1ek.pbljaz6acf43ygay \
4    --discovery-token-ca-cert-hash sha256:0b2baffe590188fe3628fa767d6ba1afd2d48c4e08b561e61eb1b8b824464a92
  • 执行过程截图如下

  • 注意：这里报这个域名解析时没有任何影响的。(你不想警告的话，就在all节点均填一下域名解析配置)

  • 此时，再到master节点查看下集群状态，发现已经多出了2个node节点了。

后续步骤基本在master节点进行操作了，到此，node节点已配置完成。

下面，我们将配置网络组件-calico。

4.部署容器网络(CNI)-Calico(在master节点执行)

Calico是一个纯三层的数据中心网络方案，是目前Kubernetes主流的网络方案。(工作中：calico用的比较多)

  • 下载YAML：
1wget https://docs.projectcalico.org/manifests/calico.yaml #这个需要科学上网，建议直接使用我这边提供的calico.yaml文件

  • 编辑calicao的yaml文件

将下载好的calico.yaml文件传到/root/目录下，进行编辑：

下载完后还需要修改里面定义Pod网络（CALICO_IPV4POOL_CIDR），与前面kubeadm init的 –pod-network-cidr指定的一样。

1[root@k8s-master ~]#ll -h calico.yaml
2-rw-r--r-- 1 root root 185K Jun  2 06:23 calico.yaml
3[root@k8s-master ~]#vim calico.yaml

  • 修改完后文件后，部署：
1[root@k8s-master ~]#kubectl apply -f calico.yaml

  • 验证

我们可以用如下命令来看一下这4个pod是否准备就绪，等Calico Pod都Running，节点也会准备就绪：

1[root@k8s-master ~]#kubectl get pods -n kube-system

  • 注意：或者我们可以把calico的镜像离线给下载下来，这样就省事儿了。

接下来，我们将部署一下web ui dashboard。

5.部署Web UI(Dashboard)(在master节点执行)

Dashboard是官方提供的一个UI，可用于基本管理K8s资源。 说实话：ui在工作汇总用的还是很少的；它这些功能只满足一些最基本的要求；企业的需求还是挺多的； ui这用来观察下集群的资源罢了；

  • 下载
1wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml
2
3#需要科学上网下载
  • 这里使用我下载好的就行

课件中文件名是：kubernetes-dashboard.yaml

这里手动上传kubernetes-dashboard.yaml文件到系统上：

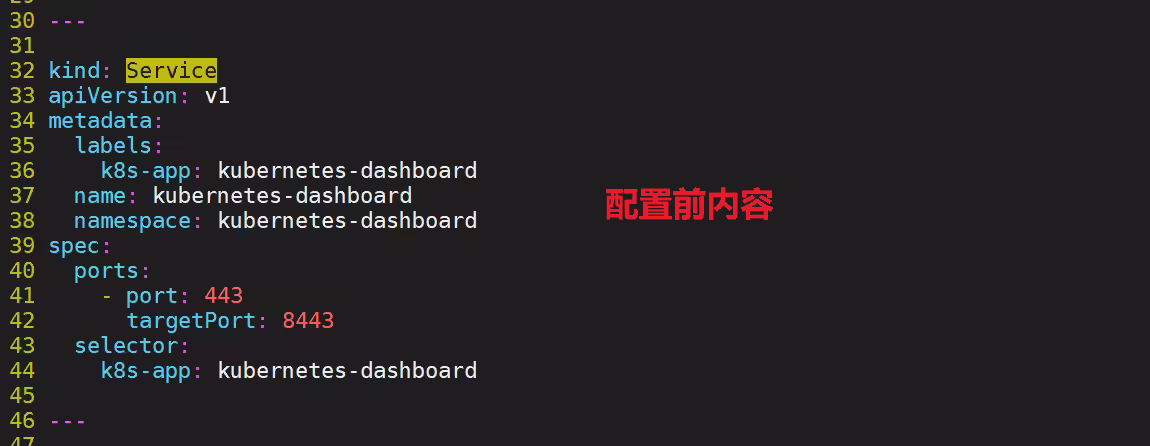

  • 修改yaml文件

默认Dashboard只能集群内部访问，修改Service为NodePort类型，暴露到外部：

 1[root@k8s-master ~]#vim kubernetes-dashboard.yaml
 2
 3vi recommended.yaml
 4...
 5kind: Service
 6apiVersion: v1
 7metadata:
 8  labels:
 9    k8s-app: kubernetes-dashboard
10  name: kubernetes-dashboard
11  namespace: kubernetes-dashboard
12spec:
13  ports:
14    - port: 443
15      targetPort: 8443
16      nodePort: 30001 #更改位置1
17  selector:
18    k8s-app: kubernetes-dashboard
19  type: NodePort #更改位置2
20...
21
22#说明：
23只需要在service字段添加nodePort: 30001即可；

配置后内容：

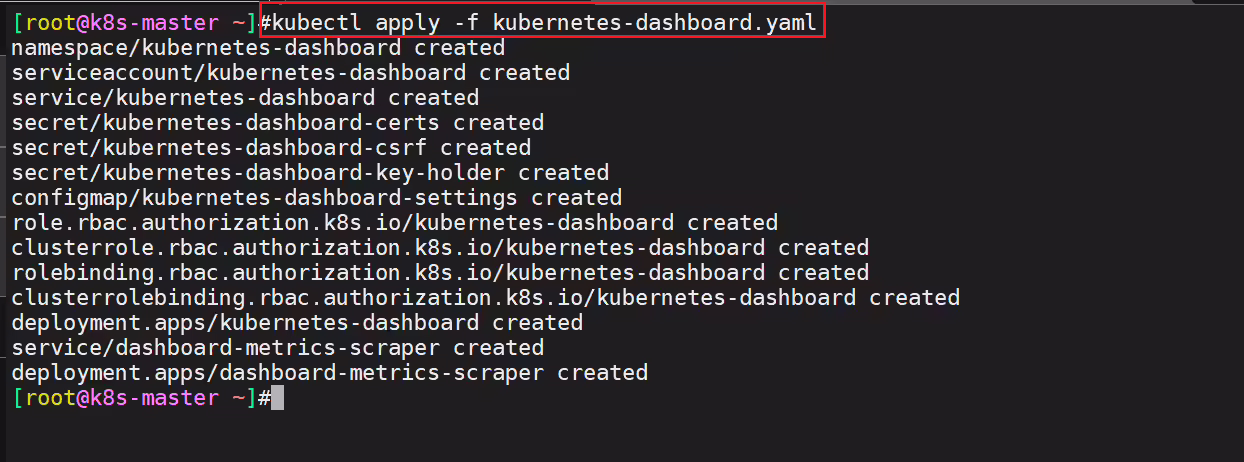

  • 改完之后，我们直接apply一下就好：
1[root@k8s-master ~]#kubectl apply -f kubernetes-dashboard.yaml

  • 验证

执行kubectl get pods -n kubernetes-dashboard命令：

 1[root@k8s-master ~]#kubectl get pods -n kubernetes-dashboard
 2NAME                                         READY   STATUS    RESTARTS   AGE
 3dashboard-metrics-scraper-7b59f7d4df-68hj8   1/1     Running   0          97s
 4kubernetes-dashboard-74d688b6bc-bkw4h        1/1     Running   0          97s
 5[root@k8s-master ~]#
 6
 7
 8#说明
 9dashboard-metrics-scraper-7b59f7d4df-68hj8(收集指标的容器)
10kubernetes-dashboard-74d688b6bc-bkw4h(主容器)，只要主容器启动了的话，我们就可以访问了；
11#注意，这个kubernetes-dashboard叫做命名空间；

浏览访问

访问地址：https://NodeIP:30001

https://172.29.9.32:30001/

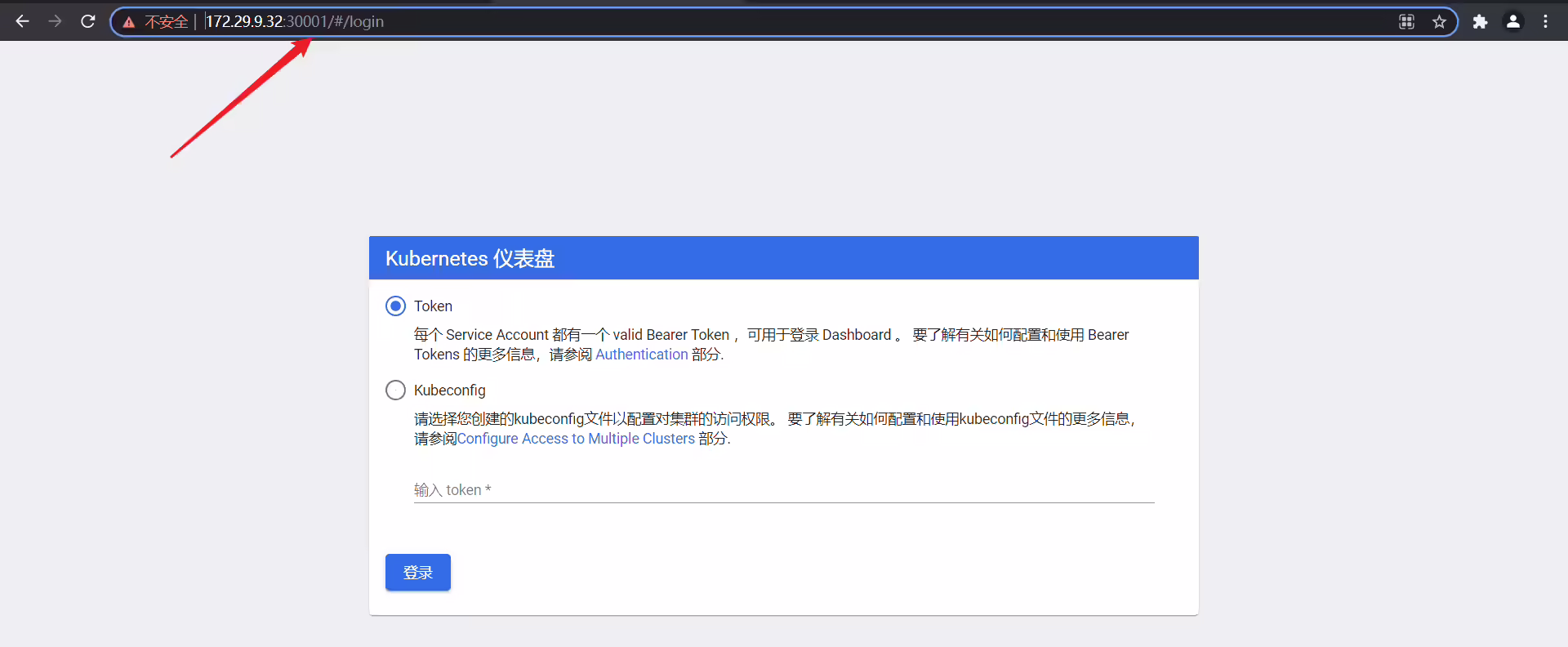

此时你访问集群内的任意ip:30001的话，就可以访问了ui界面了：

这里需要注意的是必须是https，如果是httpd的话，会报如下错误：

https://172.29.9.32:30001/

  • 创建service account并绑定默认cluster-admin管理员集群角色：
1# 创建用户
2$ kubectl create serviceaccount dashboard-admin -n kube-system
3
4# 用户授权
5$ kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin
6
7# 获取用户Token
8$ kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | awk '/dashboard-admin/{print $1}')

1eyJhbGciOiJSUzI1NiIsImtpZCI6ImVGcjgxMFVRY3NISWlsbmpzTHdkLWFXRVFVcmFiUTkxRkI1M0gzdFFEUEUifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlLXN5c3RlbSIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJkYXNoYm9hcmQtYWRtaW4tdG9rZW4tcDQycnIiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC5uYW1lIjoiZGFzaGJvYXJkLWFkbWluIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiNjEzMmJmMjAtYTY2NS00MmRhLWE4ZmMtZmZjZDNlMjgxYzk2Iiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50Omt1YmUtc3lzdGVtOmRhc2hib2FyZC1hZG1pbiJ9.Yyo-ojbezUjcbsvvepwhHj5yeuak16y0GHPXbbccJTdV7fqnAoU7OUAjfisvvmpci03R71PZFhuU3Vmv4cUuiRchDSUnuMucDSyYa5_sysiMhS5Jenm46CYEg7ljuy73v8iFvXf5uAPIJbxyIwf_C95pdBK22qpzZCqOyk1WuOisfCFxUA5-APjXSKJhczmLIB0iU5uqet-yHbWx-qKsAxuyarvA4b2TB-ckToC98OFipVWMColjv18h7GkxfS0i6CM4u_bA7_76xGrDEVRDgOenbKizzmXxPn_PpzXBXkIkGL9X3_fB7w6uureb4TPTFyxaQenA0Fba0GPJUXRjpQ

将用户token粘贴到如下位置：

实验现象成功，完美！

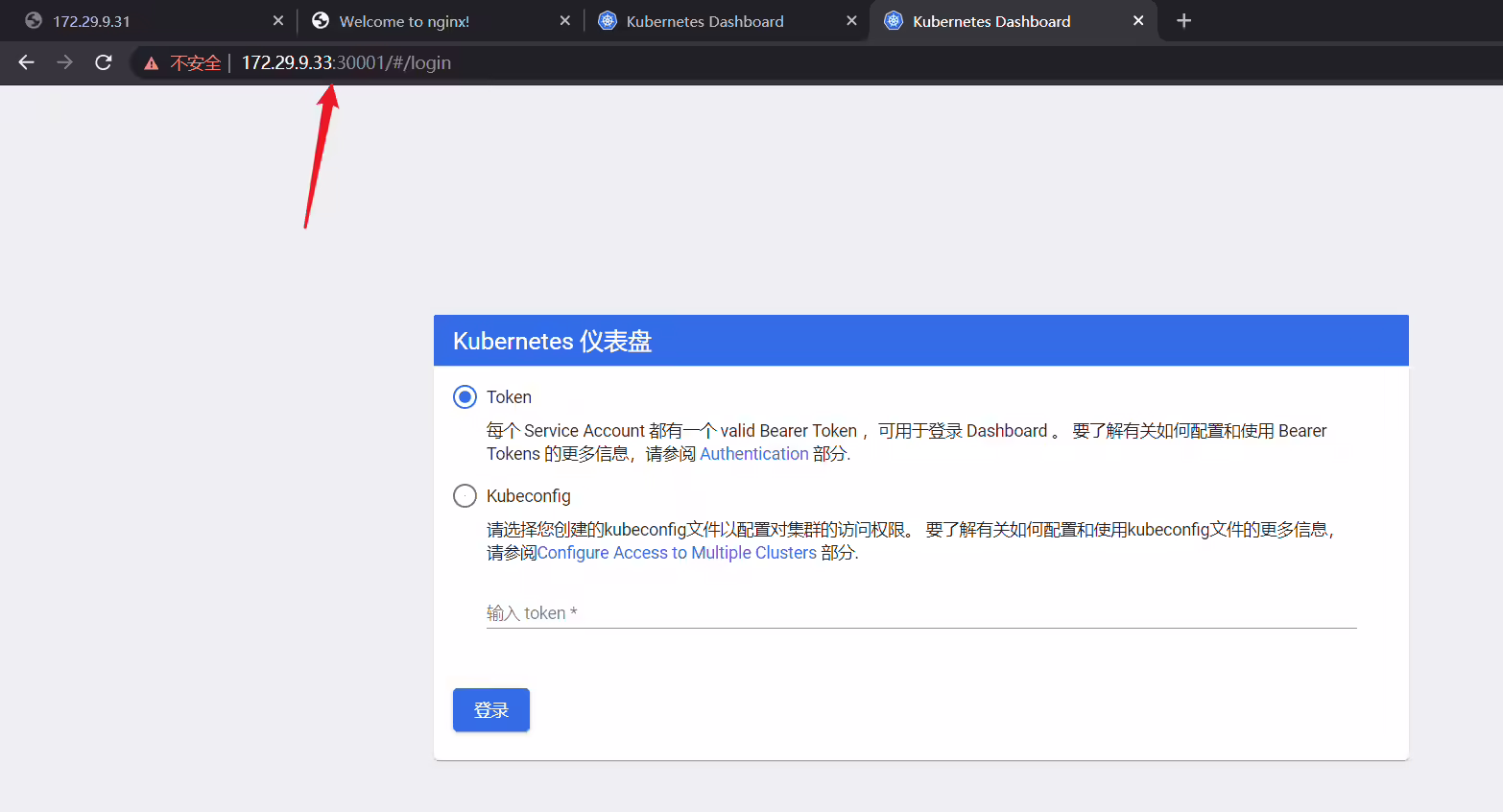

  • 这边需要注意的是，如果从集群的另一个节点再次打开k8s ui的话，这边还需要再次输入token：

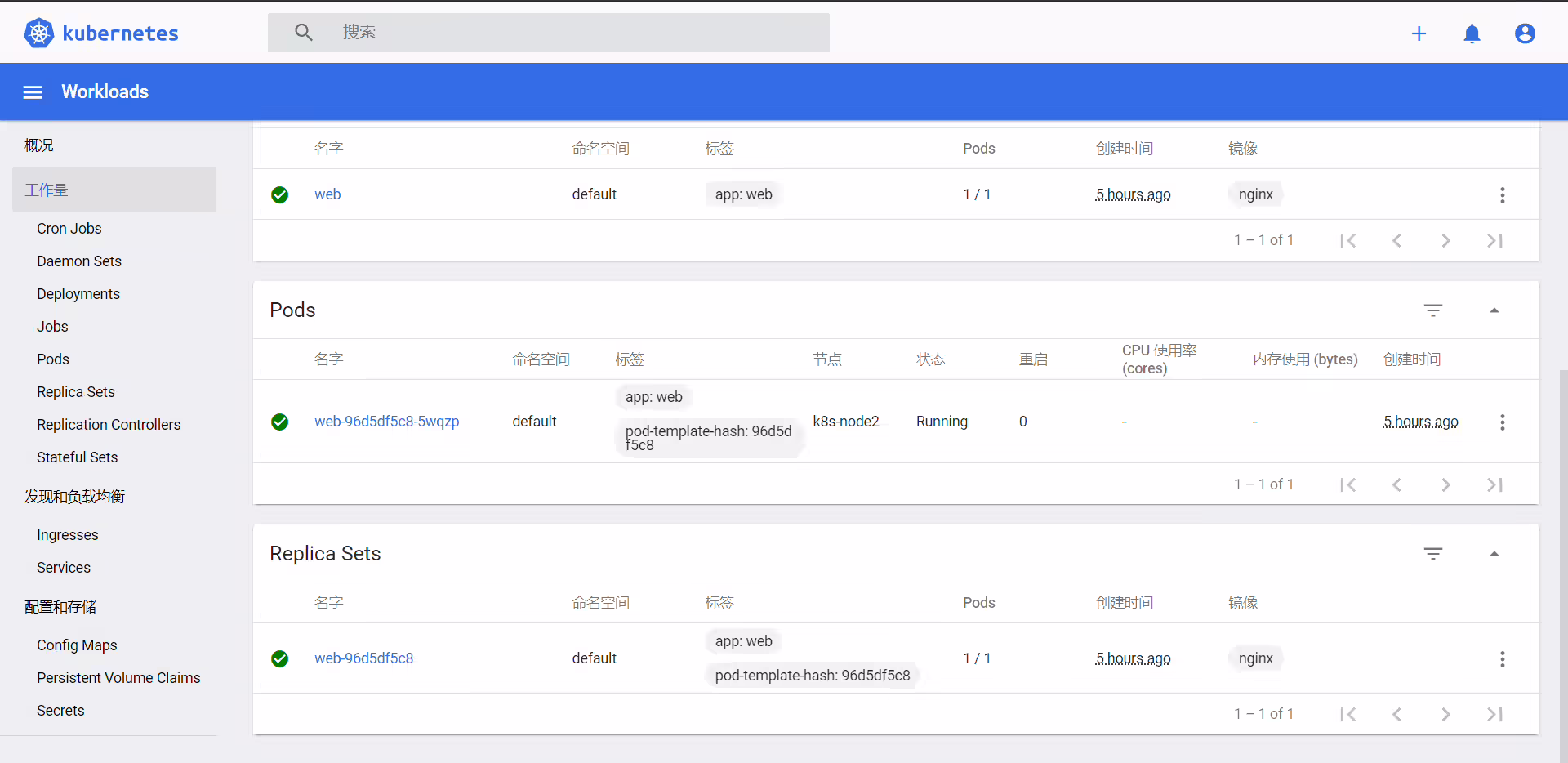

5.1 ui全貌

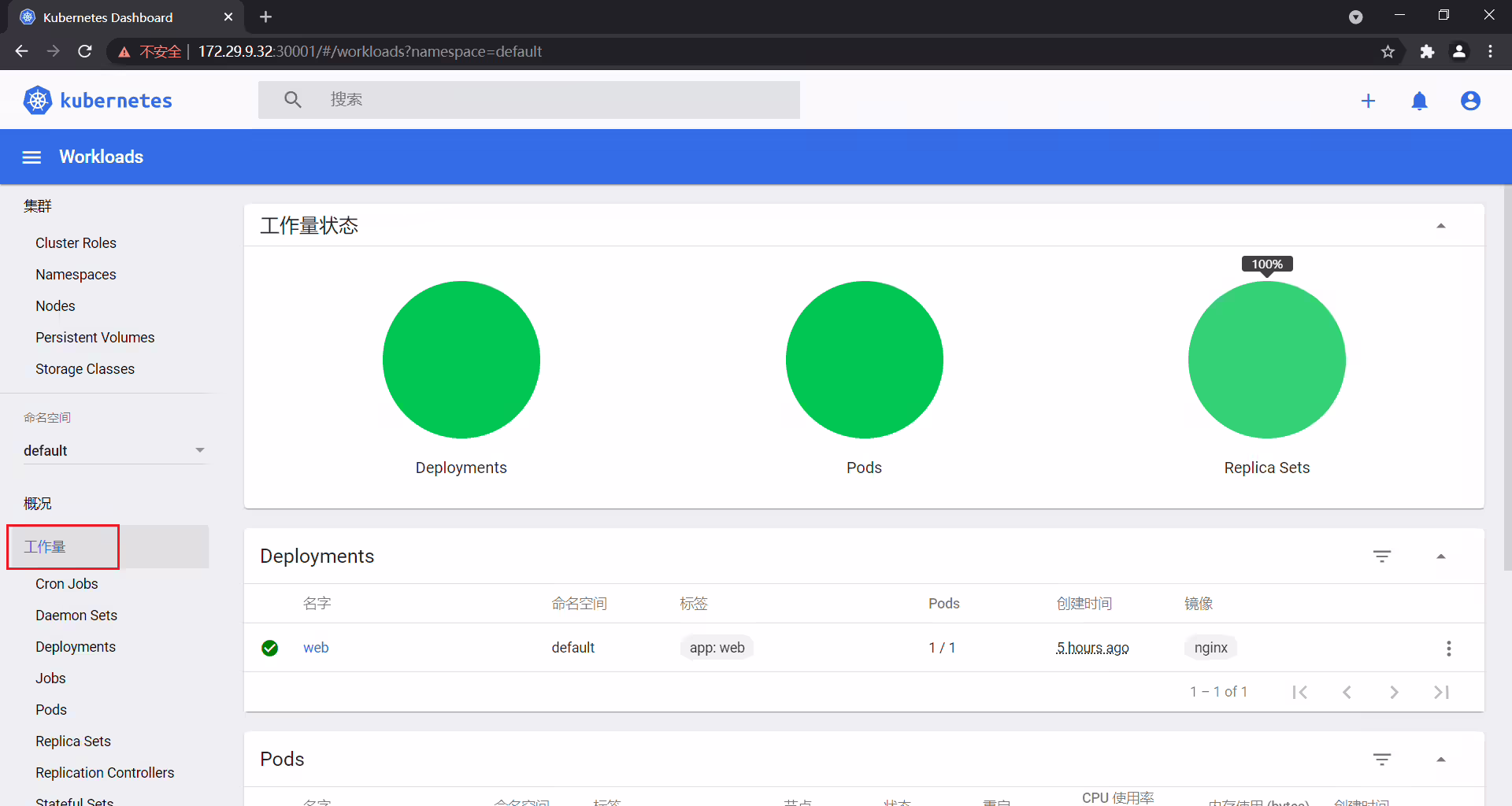

  • 工作量

  • 发现和负载均衡

  • 配置和存储

  • 定义自定义资源

  • 设置

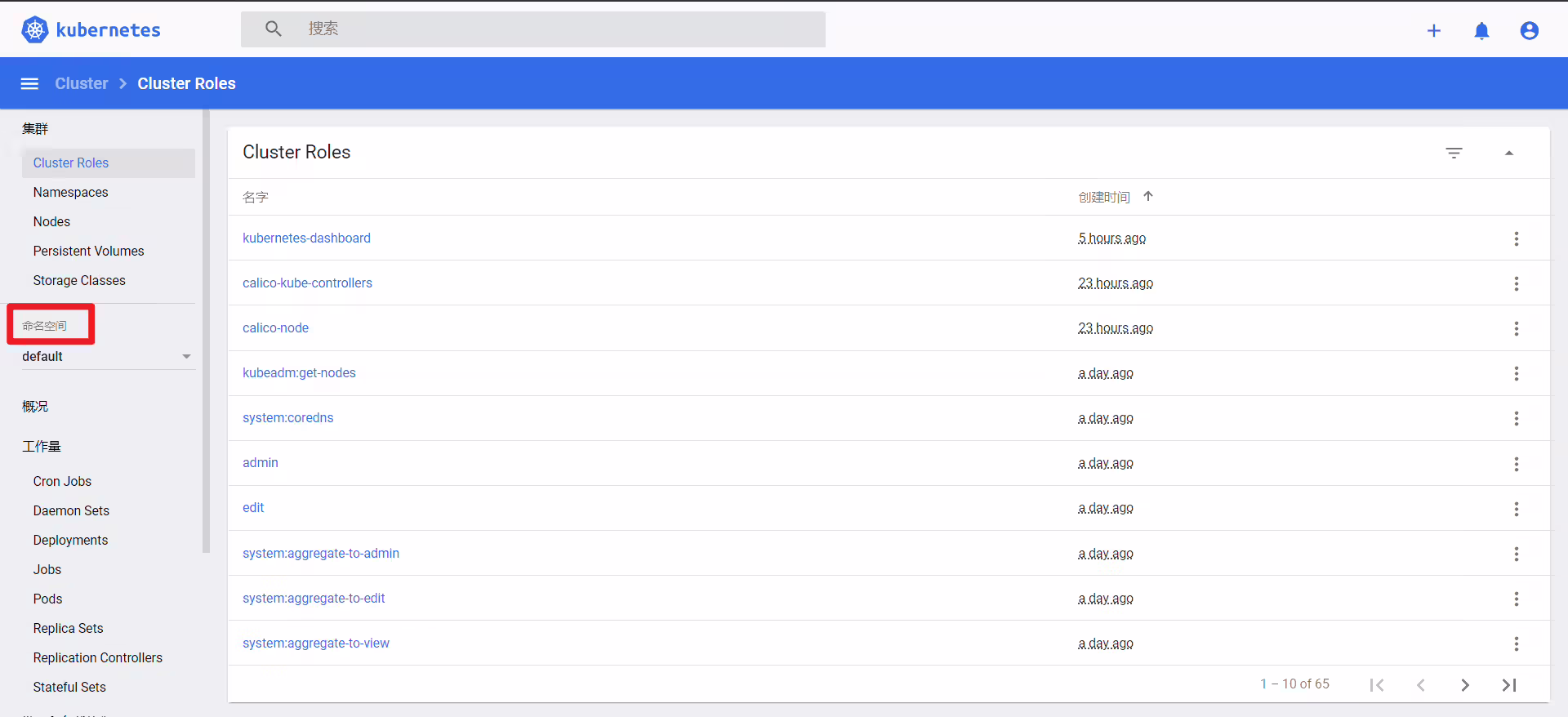

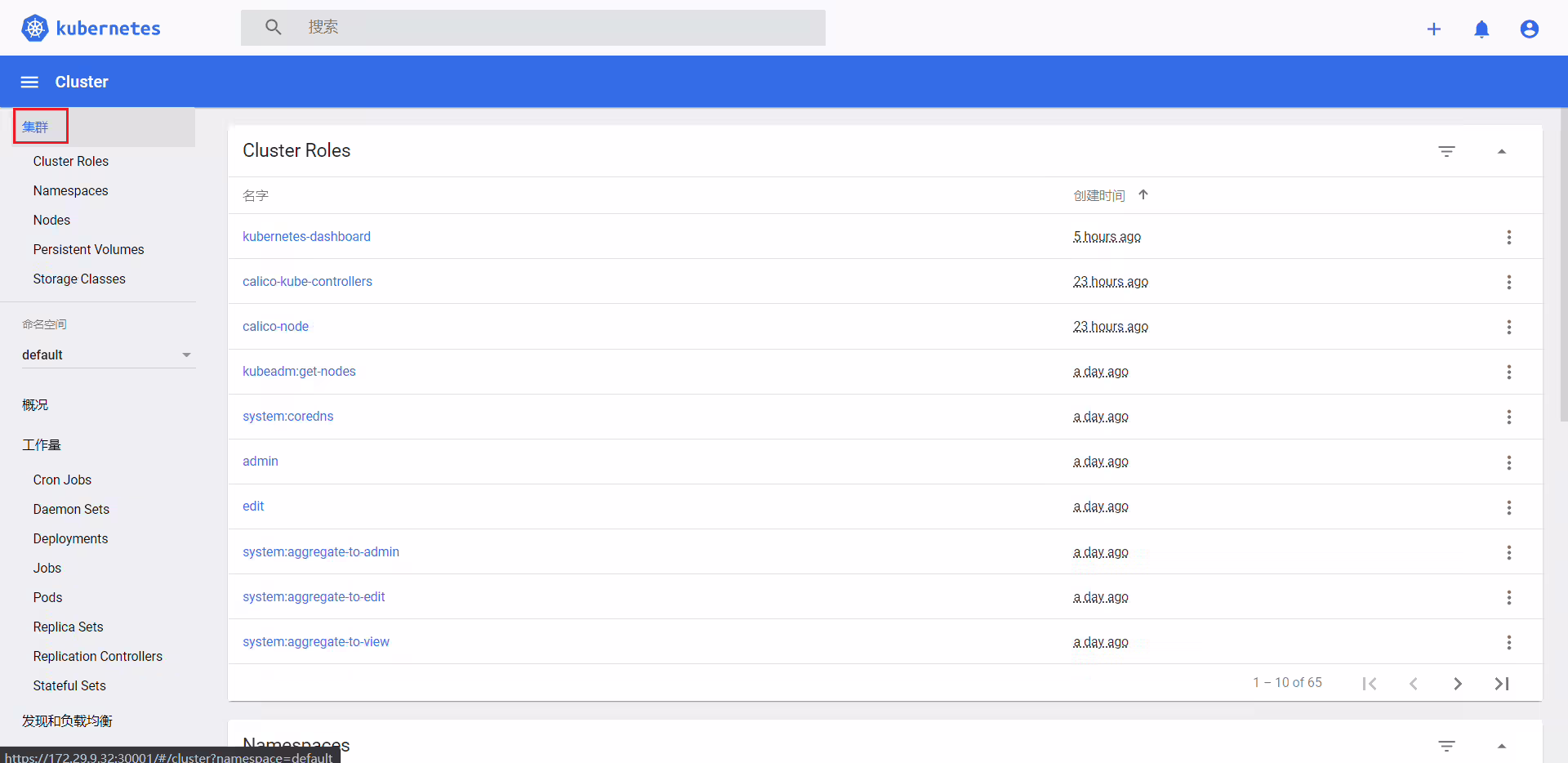

  • 集群

  • 命名空间

5.2 这里有几个好的功能可以介绍给你

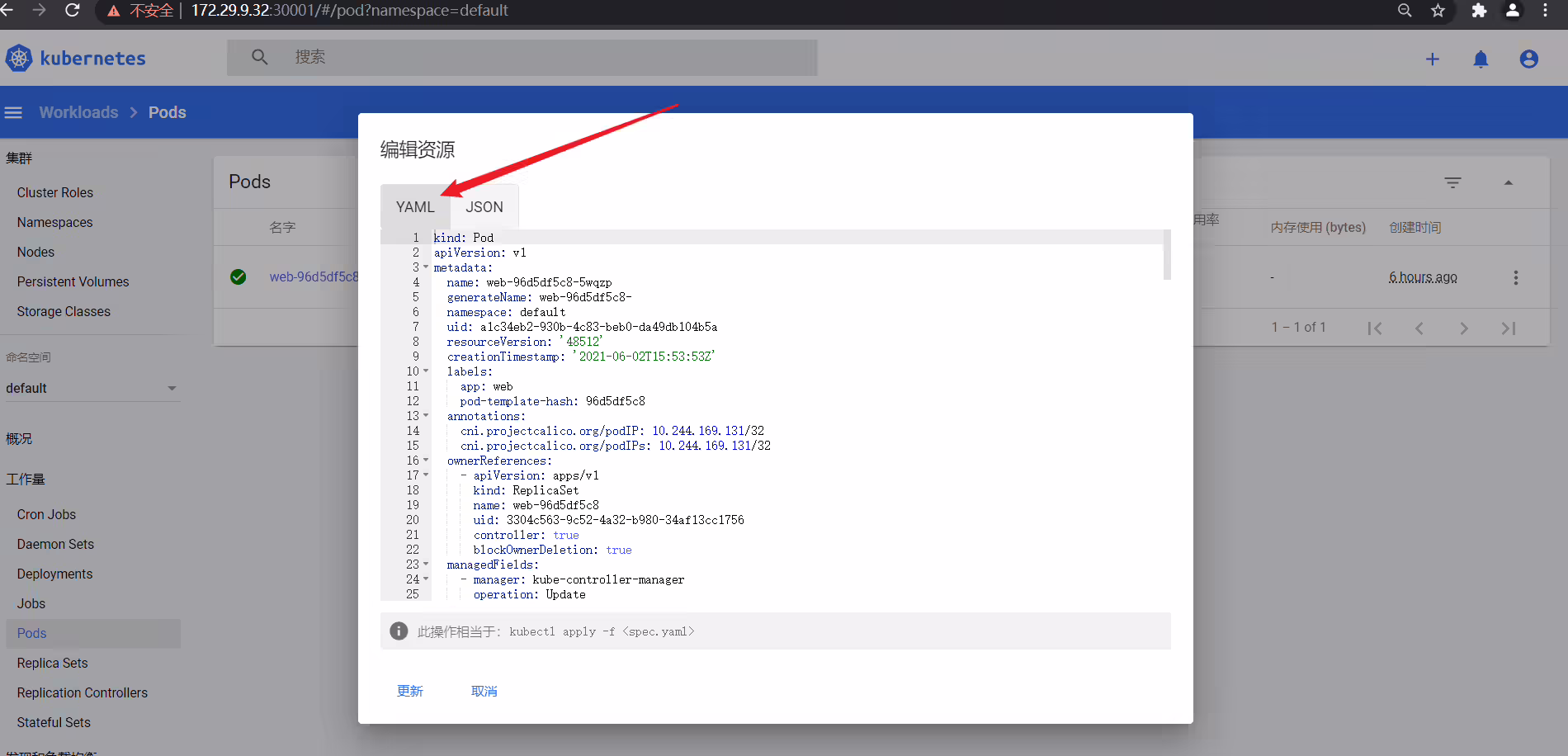

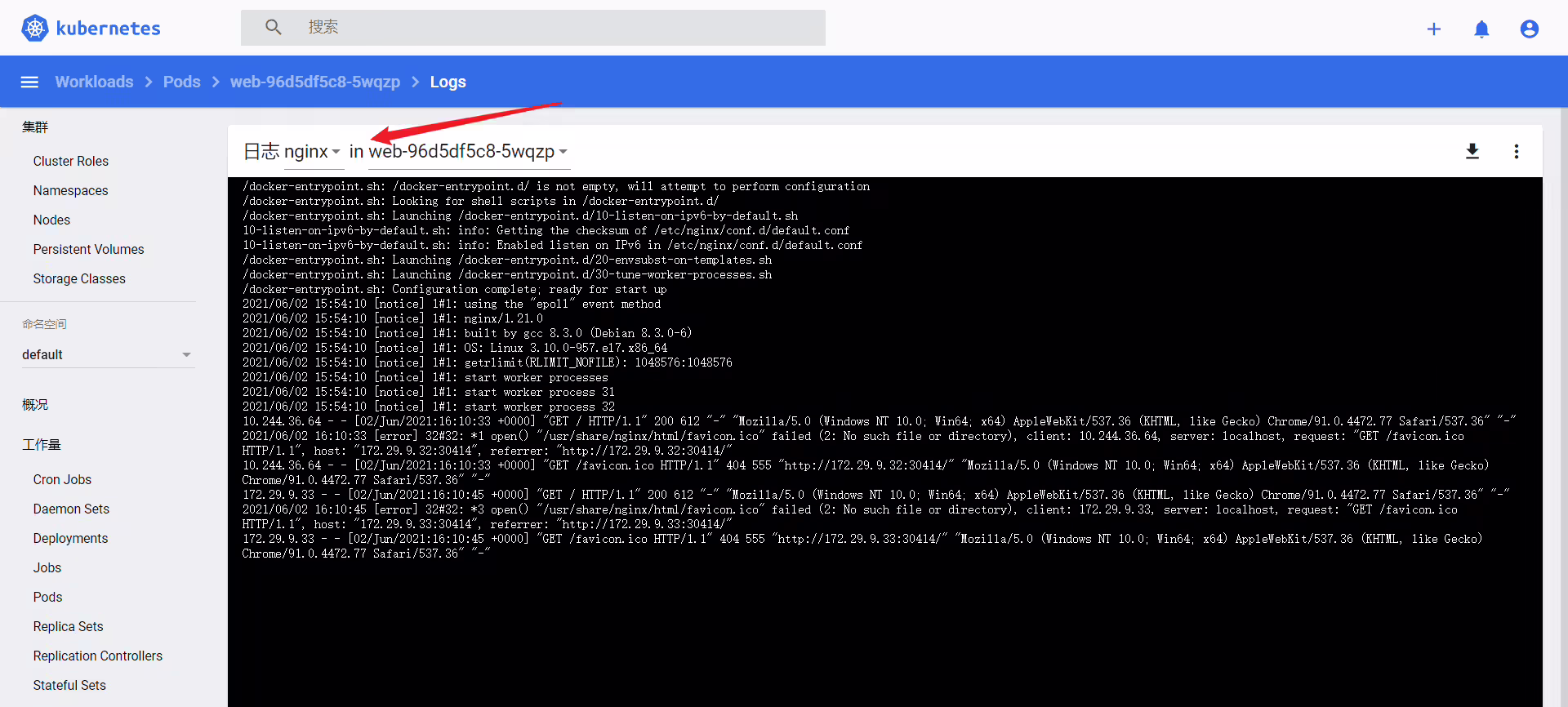

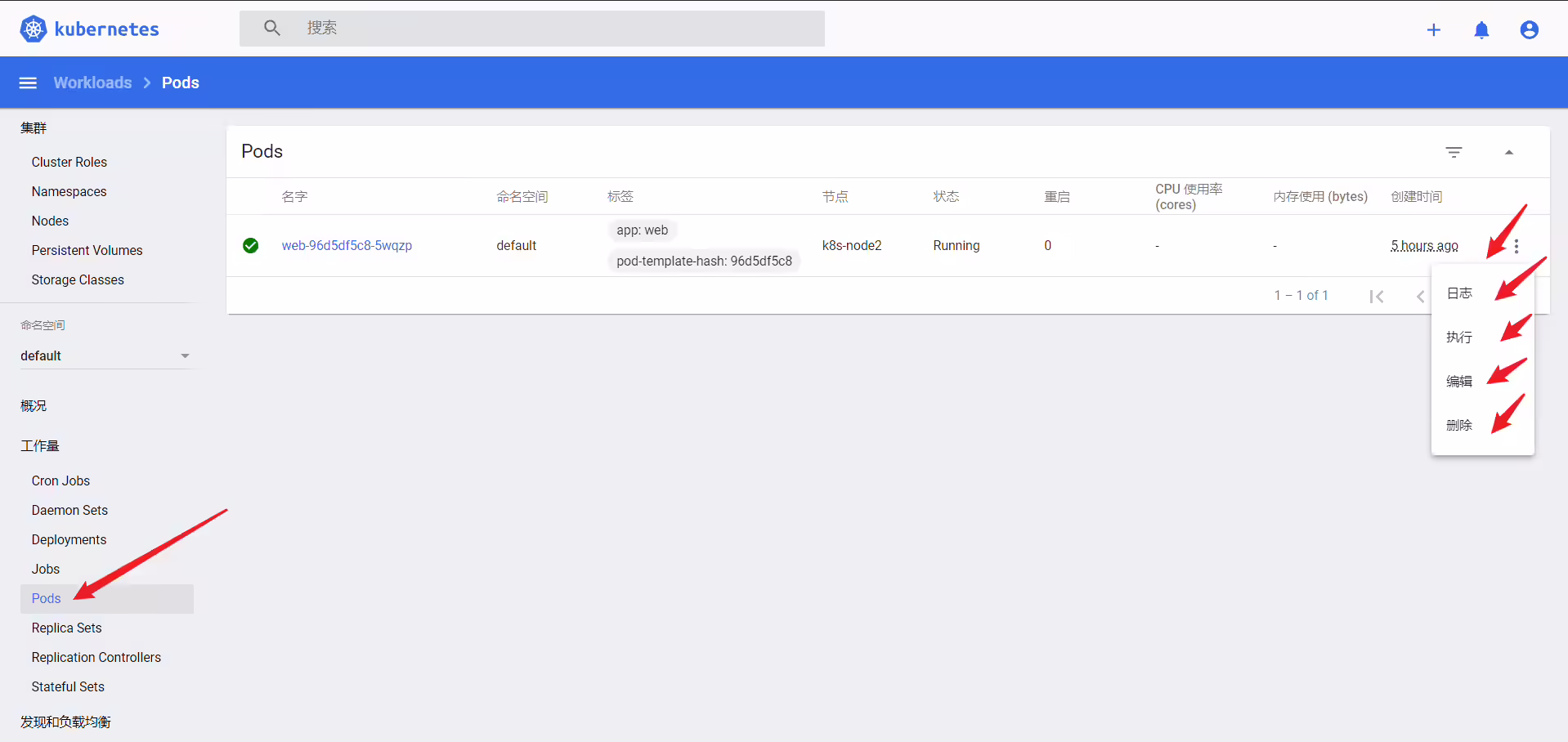

  • 这里pods，可以进去到容器终端里面去：

  • deployment

接下来，我们启一个pod做下测试，看看效果。

6.测试：牛刀小试，快速部署一个网站(在master节点执行)

1、使用Deployment控制器部署镜像：

1[root@k8s-master ~]#kubectl create deployment web --image=nginx
2deployment.apps/web created
3[root@k8s-master ~]#

此时用kubectl get pods命令查看pod是否是运行的：

1[root@k8s-master ~]#kubectl get pods
2[root@k8s-master ~]#kubectl get deploy

2、使用Service将Pod暴露出去：

1[root@k8s-master ~]#kubectl expose deployment web --port=80 --target-port=80 --type=NodePort
2
3#备注
4第一个--port是k8s集群内部访问端口，通过集群内部访问的ip, cluster ip；
5第二个--target--port是镜像里服务跑的端口号；

用kubectl get service命令查看刚才创建的service：

1[root@k8s-master ~]#kubectl get service
2[root@k8s-master ~]#kubectl get svc

3、访问应用：(实验现象符合预期，完美！) http://NodeIP:Port # 端口随机生成，通过get svc获取

1#注意：此时你通过任意的nodeip:端口都可访问nginx应用；(masterip:端口是不行的)

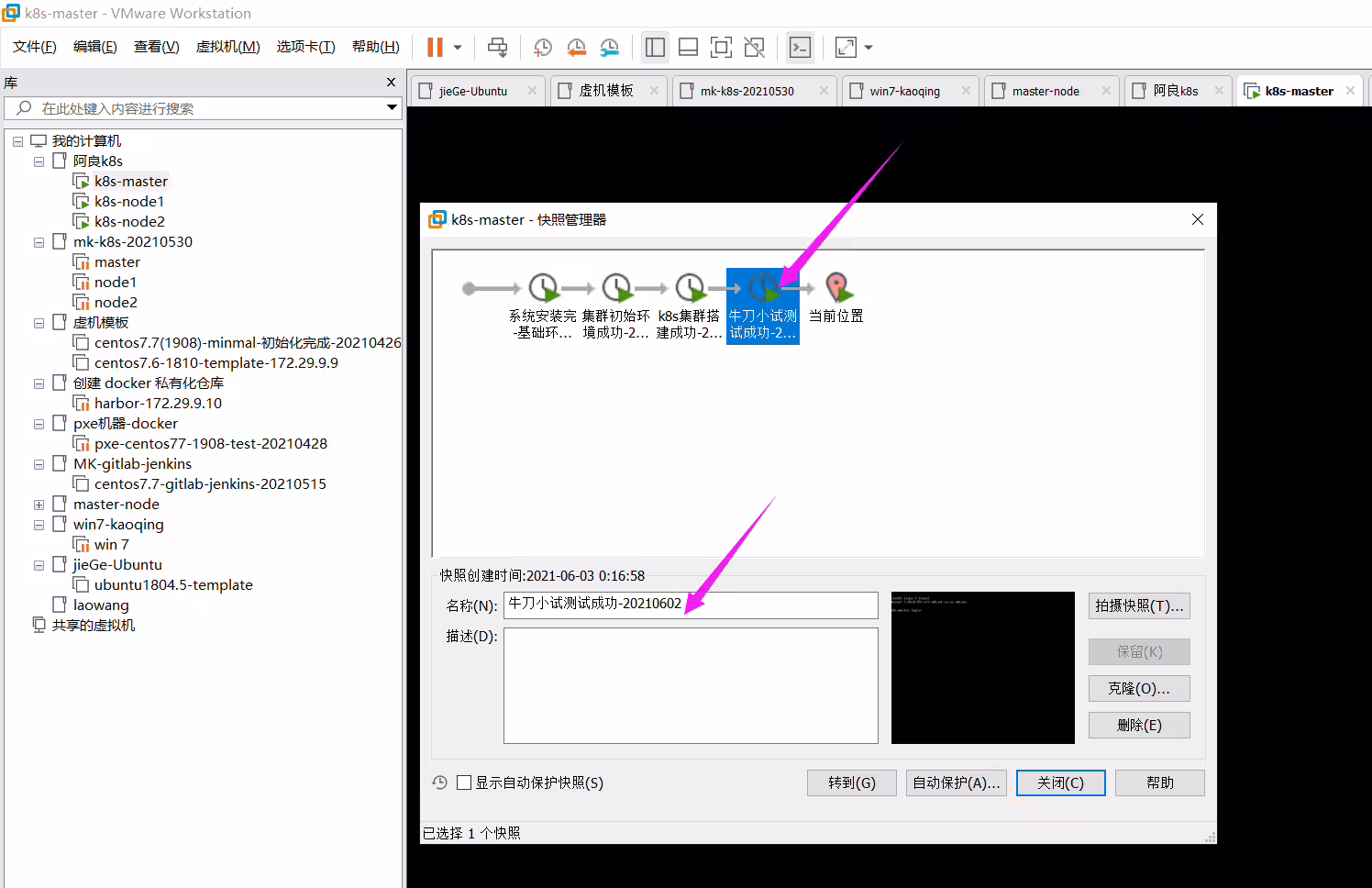

  • 此时，再做一个实验快照。

总结

关于快速部署一个Kubernetes集群的步骤可以概括如下：

0.集群环境配置

1.安装Docker

2.创建一个Master节点:kubeadm init

3.将一个Node节点加入到当前集群中:kubeadm join <Master节点的IP和端口>

4.部署容器网络（CNI）: kubectl apply -f calico.yaml

5.部署Web UI（Dashboard）

以上就是如何快速搭建一个kubernetets集群的方法了，其实过程挺简单的，初次搭建，可能会遇到一些问题，并且对一些概念不清楚，但是先把实验结果做出来，后续再进一步学习k8s理论等。

关于我

我的博客主旨：

  • 排版美观，语言精炼；
  • 文档即手册，步骤明细，拒绝埋坑，提供源码；
  • 本人实战文档都是亲测成功的，各位小伙伴在实际操作过程中如有什么疑问，可随时联系本人帮您解决问题，让我们一起进步！

🍀 微信二维码 x2675263825 （舍得）， qq：2675263825。

image-20230107215114763

🍀 微信公众号 《云原生架构师实战》

image-20230107215126971

🍀 个人博客站点

http://onedayxyy.cn/

image-20231021104335916

image-20231021104405837

🍀 csdn

https://blog.csdn.net/weixin_39246554?spm=1010.2135.3001.5421

image-20230107215149885

🍀 知乎

https://www.zhihu.com/people/foryouone

image-20230107215203185

最后

好了，关于本次就到这里了，感谢大家阅读，最后祝大家生活快乐，每天都过的有意义哦，我们下期见！

image-20231016062113861

📡
👤 作者: One
🔗 链接: https://onedayxyy.cn/linux/g6lrw
🌐 版权: 本站文章除特别声明外，均采用 CC BY-NC-SA 4.0 协议，转载请注明来自 One Blog！
最新文章

文档导航
