Prometheus
最后更新于:
💘 实战：prometheus部署(测试成功)-2022.4.29
实验环境
1centos7
2prometheus-2.35.0实验软件
链接：https://pan.baidu.com/s/1A1ZLbqxz4JSwbg0elPKRNQ?pwd=fv3a
提取码：fv3a
prometheus-2.35.0.linux-amd64.tar.gz
1、下载prometheus二进制安装包
由于 Prometheus 是 Golang 编写的程序，所以要安装的话也非常简单，只需要将二进制文件下载下来直接执行即可，前往地址：https://prometheus.io/download 下载最新版本即可。

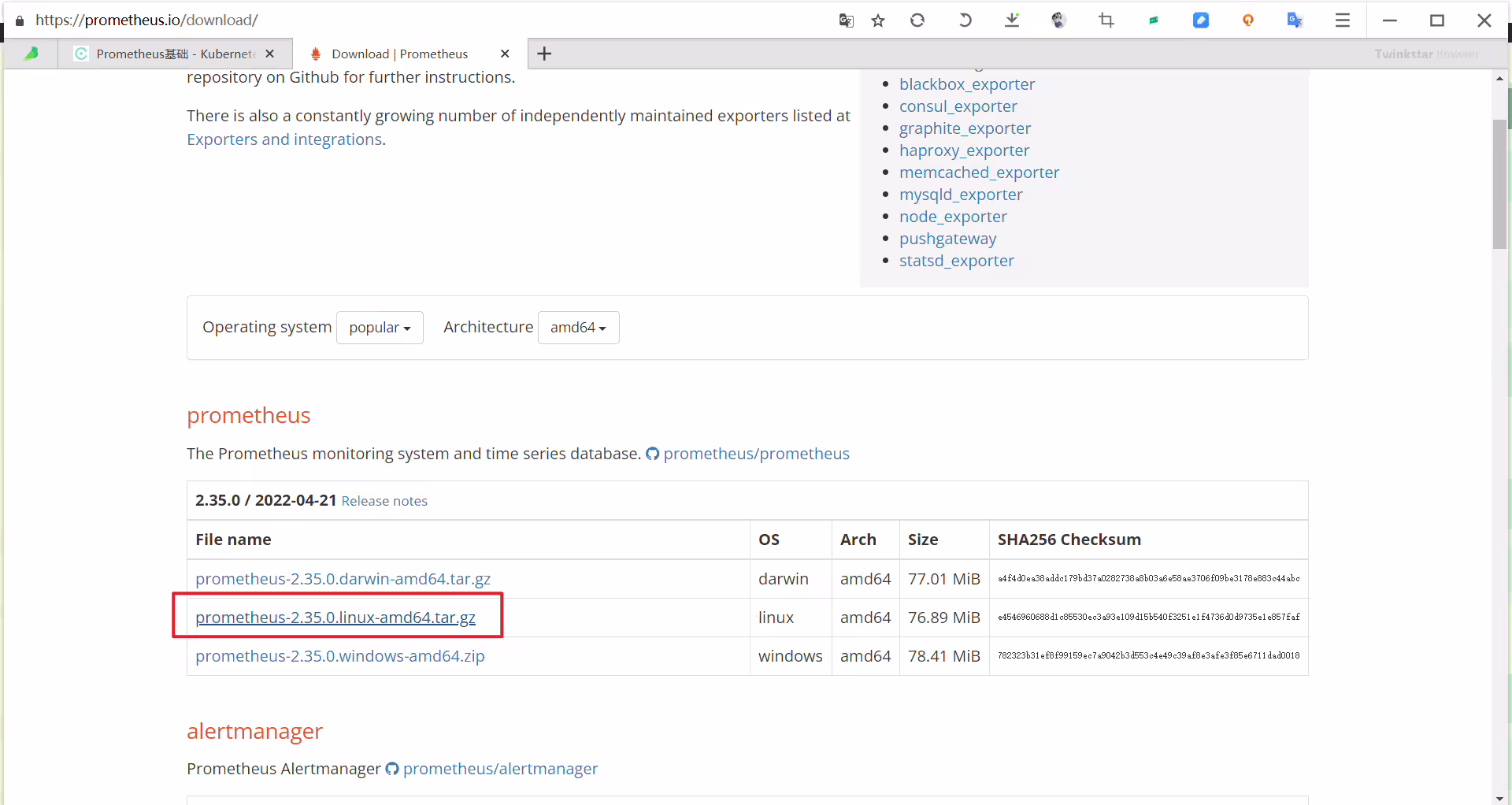

直接下载相应系统安装包：
2、启动prometheus
将二进制软件包上传到linux下，并解压：
1[root@master1 ~]#ll -h prometheus-2.35.0.linux-amd64.tar.gz
2-rw-rw-rw- 1 root root 77M Apr 28 12:38 prometheus-2.35.0.linux-amd64.tar.gz
3[root@master1 ~]#tar -xf prometheus-2.35.0.linux-amd64.tar.gz
4[root@master1 ~]#cd prometheus-2.35.0.linux-amd64/
5[root@master1 prometheus-2.35.0.linux-amd64]#ll
6total 198236
7drwxr-xr-x 2 3434 3434 38 Apr 21 17:59 console_libraries #2个与prometheus dashboard相关的
8drwxr-xr-x 2 3434 3434 173 Apr 21 17:59 consoles
9-rw-r--r-- 1 3434 3434 11357 Apr 21 17:59 LICENSE
10-rw-r--r-- 1 3434 3434 3773 Apr 21 17:59 NOTICE
11-rwxr-xr-x 1 3434 3434 105576684 Apr 21 17:55 prometheus #二进制文件
12-rw-r--r-- 1 3434 3434 934 Apr 21 17:59 prometheus.yml
13-rwxr-xr-x 1 3434 3434 97394322 Apr 21 17:58 promtool #校验相关的- 启动prometheus
Prometheus 是通过一个 YAML 配置文件来进行启动的，如果我们使用二进制的方式来启动的话，可以使用下面的命令：
1./prometheus
2或者
3./prometheus --config.file=prometheus.yml
其中 prometheus.yml 文件的基本配置如下：
1global:
2 scrape_interval: 15s
3 evaluation_interval: 15s #评估频率
4
5rule_files: #告警规则文件
6 # - "first.rules"
7 # - "second.rules"
8
9scrape_configs:
10 - job_name: prometheus
11 static_configs:
12 - targets: ['localhost:9090']上面这个配置文件中包含了3个模块：global、rule_files 和 scrape_configs。
global模块控制Prometheus Server的全局配置：scrape_interval：表示 prometheus 抓取指标数据的频率，默认是15s，我们可以覆盖这个值evaluation_interval：用来控制评估规则的频率，prometheus 使用规则产生新的时间序列数据或者产生警报
rule_files：指定了报警规则所在的位置，prometheus 可以根据这个配置加载规则，用于生成新的时间序列数据或者报警信息，当前我们没有配置任何报警规则。scrape_configs用于控制 prometheus 监控哪些资源。
由于 prometheus 通过 HTTP 的方式来暴露的它本身的监控数据，prometheus 也能够监控本身的健康情况。在默认的配置里有一个单独的 job，叫做 prometheus，它采集 prometheus 服务本身的时间序列数据。这个 job 包含了一个单独的、静态配置的目标：监听 localhost 上的 9090 端口。prometheus 默认会通过目标的 /metrics 路径采集 metrics。所以，默认的 job 通过 URL：http://localhost:9090/metrics 采集 metrics。收集到的时间序列包含 prometheus 服务本身的状态和性能。如果我们还有其他的资源需要监控的话，直接配置在 scrape_configs 模块下面就可以了。
3、验证
在浏览器里输入链接：http://172.29.9.51:9090/即可打开prometheus页面了

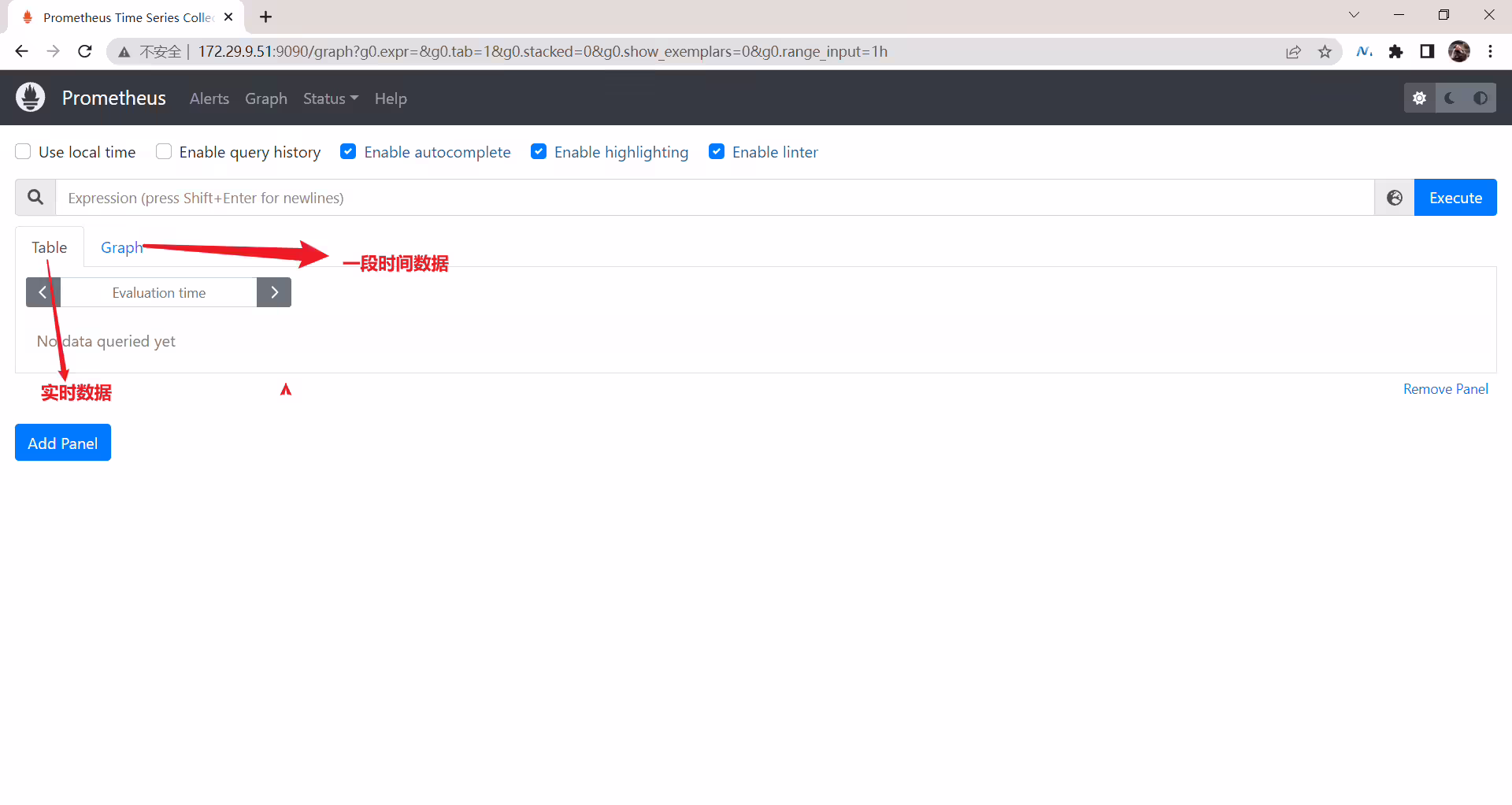

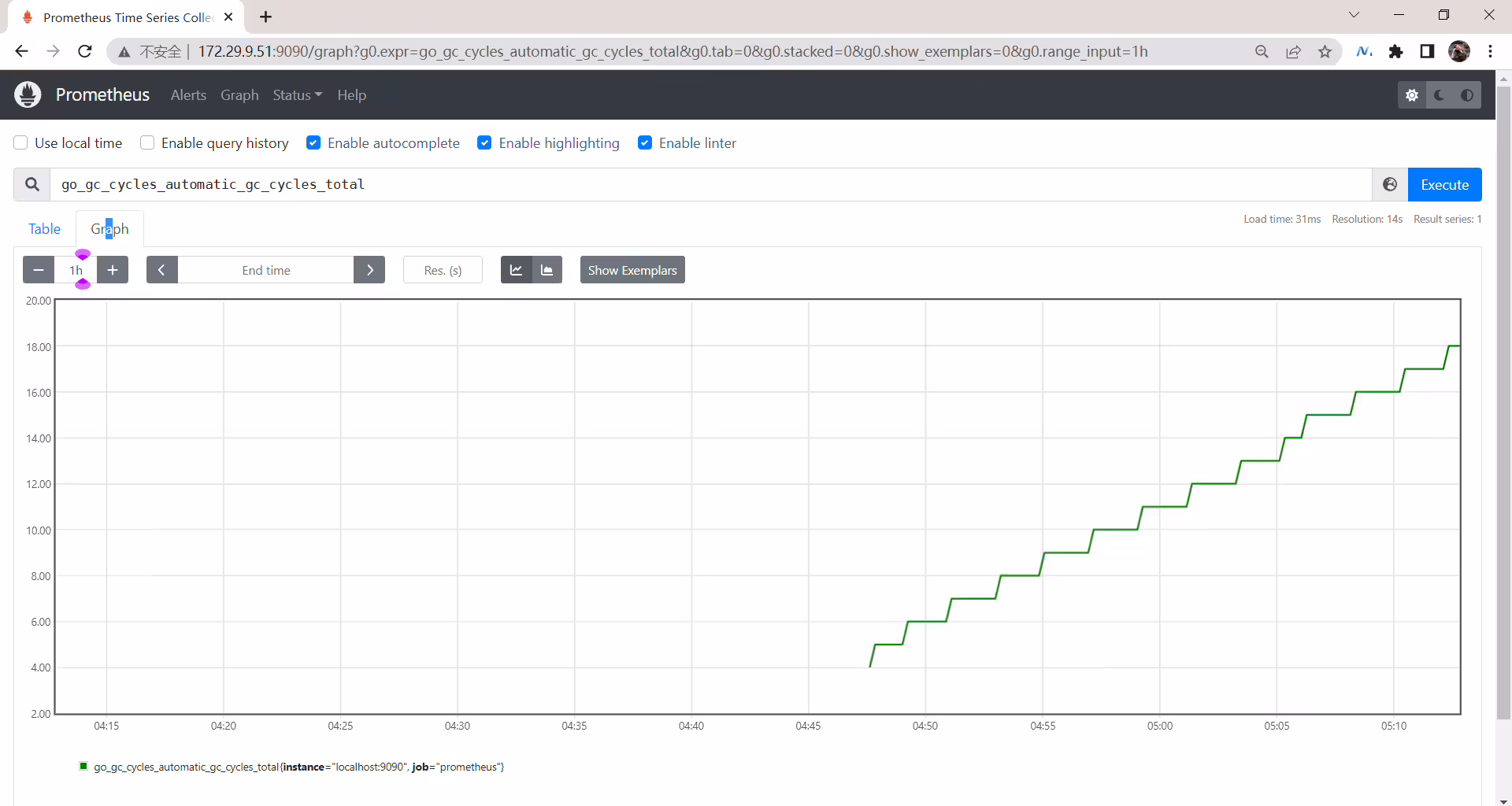

- Graph图表：

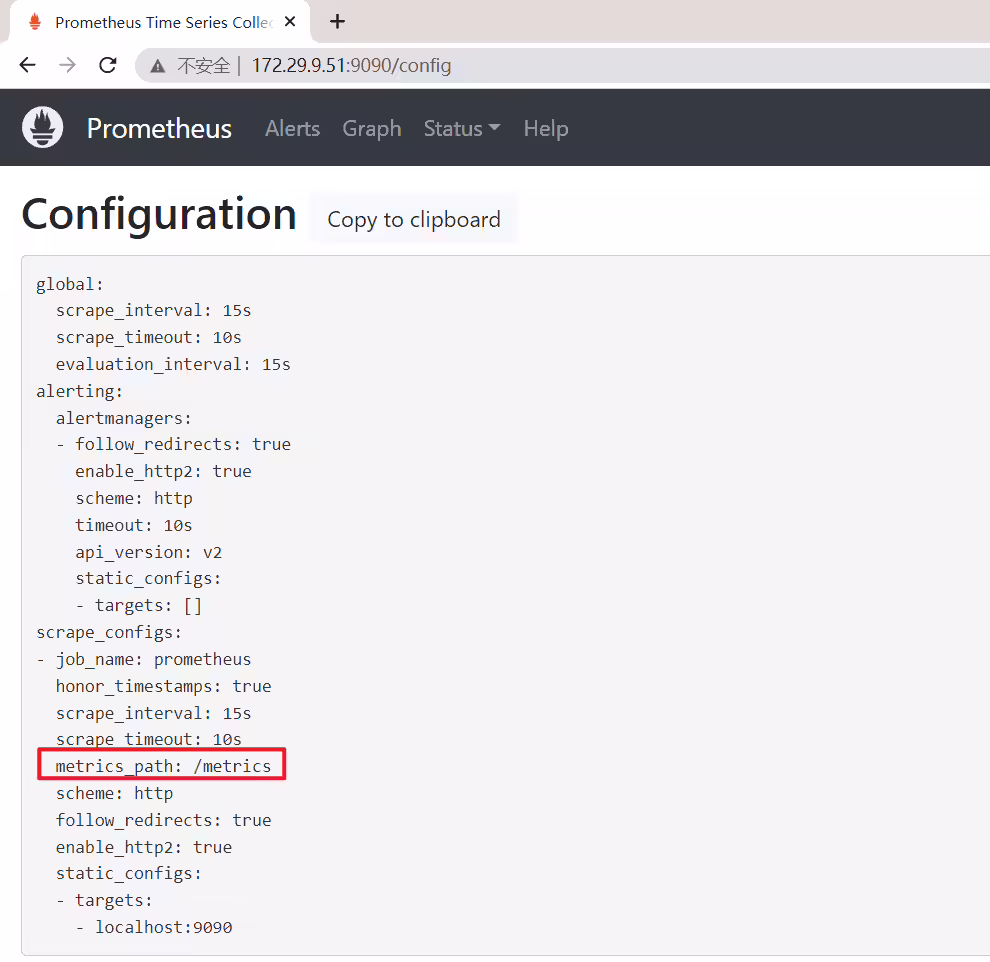

Status/Configuration：
http://172.29.9.51:9090/metrics
注意：有的应用可能不希望自己的应用的/metrics暴露在外面，prometheus这里是可以加上auth认证的！
实验结束。😘
💘 实战：prometheus监控测试-2022.7.23(测试成功)
比如我们在本地启动一些样例来让 Prometheus 采集。Go 客户端库包含一个示例，该示例为具有不同延迟分布的三个服务暴露 RPC 延迟。
实验环境
前置条件
1具有prometheus环境：prometheus-2.35.0
2具有go环境：go1.16.21、下载 Prometheus 的 Go 客户端库并运行示例
- 首先确保已经安装了 Go 环境并启用 go modules，下载 Prometheus 的 Go 客户端库并运行这三个示例：

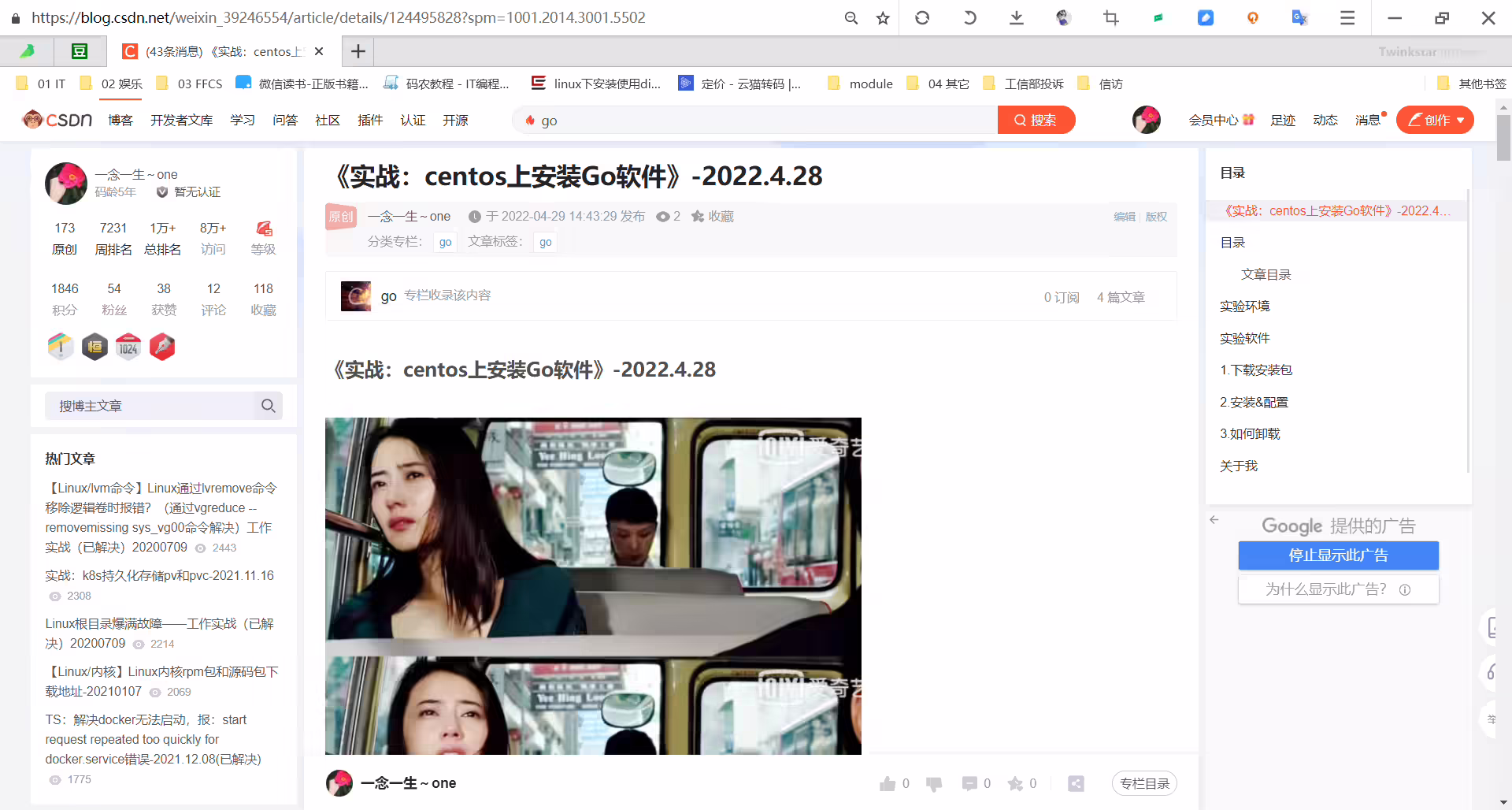

至于，如何在linux上安装go环境，可以查看我的另一篇文章：
https://blog.csdn.net/weixin_39246554/article/details/124495828?spm=1001.2014.3001.5502
1（1）下载源代码
2[root@master1 ~]#git clone https://github.com/prometheus/client_golang.git
3[root@master1 ~]#cd client_golang/examples/random/
4[root@master1 random]#ls
5main.go
6
7（2）编译生成二进制文件
8[root@master1 random]#go build
9go: downloading github.com/beorn7/perks v1.0.1
10go: downloading github.com/cespare/xxhash/v2 v2.1.2
11go: downloading github.com/golang/protobuf v1.5.2
12go: downloading github.com/prometheus/client_model v0.2.0
13go: downloading github.com/prometheus/common v0.33.0
14go: downloading github.com/prometheus/procfs v0.7.3
15go: downloading google.golang.org/protobuf v1.28.0
16go: downloading github.com/matttproud/golang_protobuf_extensions v1.0.1
17go: downloading golang.org/x/sys v0.0.0-20220328115105-d36c6a25d886
18[root@master1 random]#ll -h
19total 12M
20-rw-r--r-- 1 root root 4.5K Apr 28 16:52 main.go
21-rwxr-xr-x 1 root root 12M Apr 28 16:56 random- 然后在3个独立的终端里面运行3个服务：
1./random -listen-address=:8080
2./random -listen-address=:8081
3./random -listen-address=:8082这个时候我们可以得到3个不同的监控接口：http://localhost:8080/metrics、http://localhost:8081/metrics 和 http://localhost:8082/metrics。
2、配置prometheus server的prometheus.yml文件
现在我们配置 Prometheus 来采集这些新的目标，让我们将这三个目标分组到一个名为 example-random 的任务。假设前两个端点（即：http://localhost:8080/metrics、http://localhost:8081/metrics ）都是生产级目标应用，第三个端点（即：http://localhost:8082/metrics ）为金丝雀实例。要在 Prometheus 中对此进行建模，我们可以将多组端点添加到单个任务中，为每组目标添加额外的标签。
在此示例中，我们将 group =“production” 标签添加到第一组目标，同时将 group=“canary”添加到第二组。将以下配置添加到 prometheus.yml 中的 scrape_configs 部分，然后重新启动 Prometheus 实例：
1[root@master1 ~]#cd prometheus-2.35.0.linux-amd64/
2[root@master1 prometheus-2.35.0.linux-amd64]#ls
3console_libraries consoles data LICENSE NOTICE prometheus prometheus.yml promtool
4
5[root@master1 prometheus-2.35.0.linux-amd64]#vim prometheus.yml
6scrape_configs:
7 - job_name: 'example-random'
8 # Override the global default and scrape targets from this job every 5 seconds.
9 scrape_interval: 5s
10 static_configs:
11 - targets: ['localhost:8080', 'localhost:8081']
12 labels:
13 group: 'production'
14 - targets: ['localhost:8082']
15 labels:

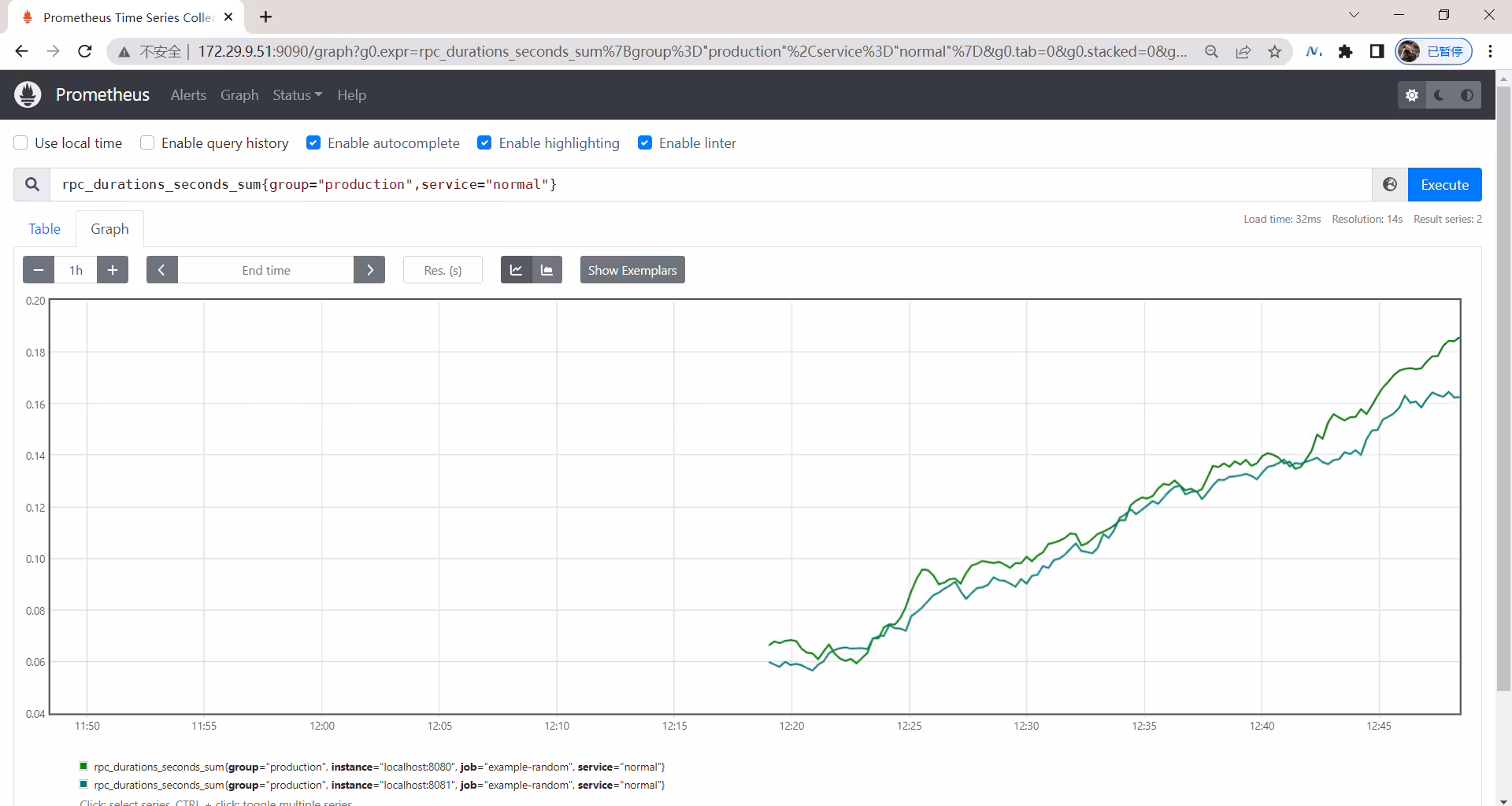

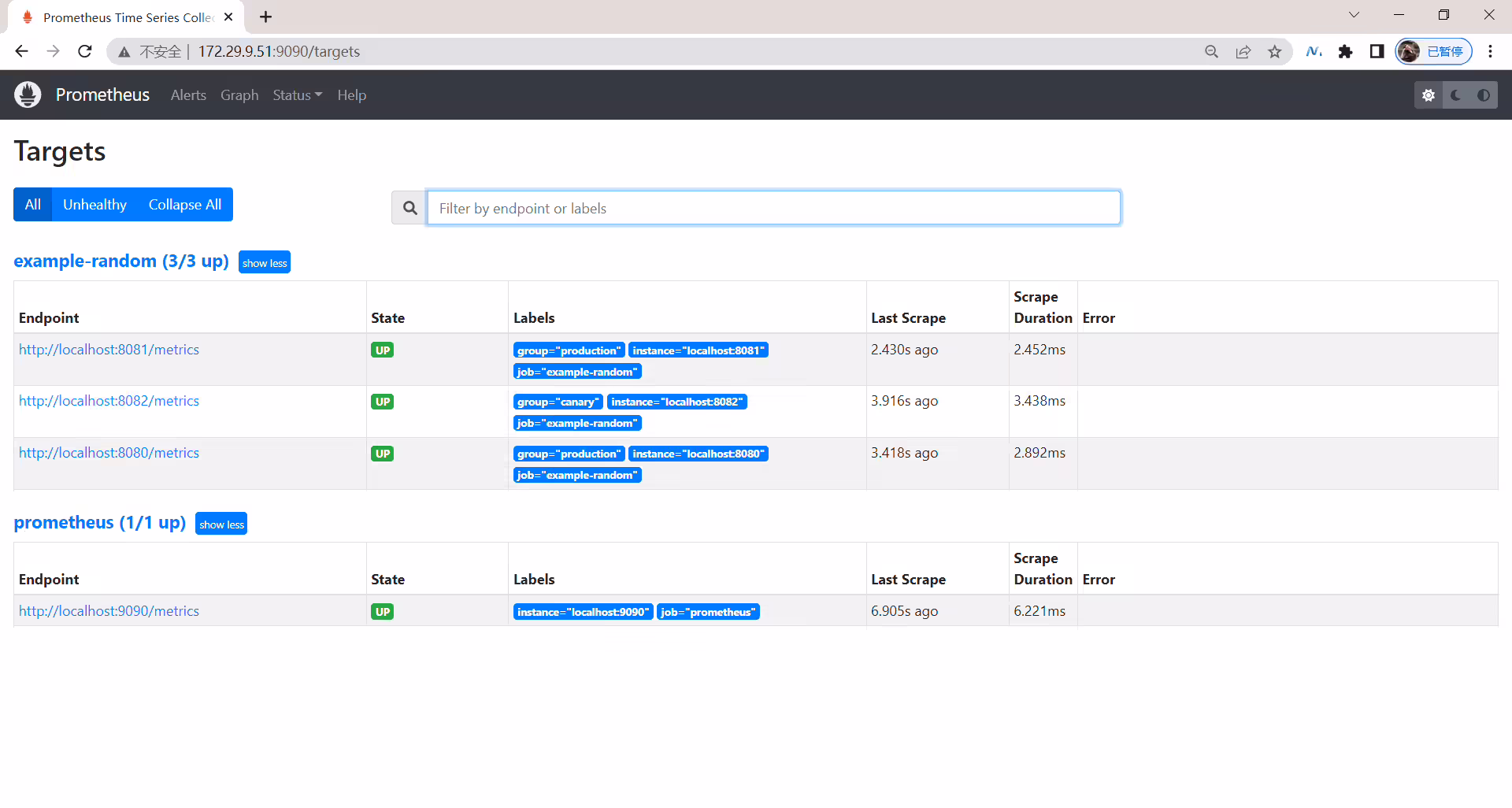

16 group: 'canary'3、验证
修改完prometheus.yml配置文件后，我们重启下prometheus。以上就是添加监控配置最基本的配置方式了，非常简单，只需要提供一个符合 metrics 格式的可访问的接口配置给 Prometheus 就可以了。
实验结束。😘
💘 实战：prometheus应用监控-2022.4.30(测试成功)
(监控k8s集群的CoreDns和redis服务)
前面我们和大家介绍了 Prometheus 的数据指标是通过一个公开的 HTTP(S) 数据接口获取到的，我们不需要单独安装监控的 agent，只需要暴露一个 metrics 接口，Prometheus 就会定期去拉取数据；对于一些普通的 HTTP 服务，我们完全可以直接重用这个服务，添加一个 /metrics 接口暴露给 Prometheus；而且获取到的指标数据格式是非常易懂的，不需要太高的学习成本。
现在很多服务从一开始就内置了一个 /metrics 接口，比如 Kubernetes 的各个组件、istio 服务网格都直接提供了数据指标接口。有一些服务即使没有原生集成该接口，也完全可以使用一些 exporter 来获取到指标数据，比如 mysqld_exporter、node_exporter，这些 exporter 就有点类似于传统监控服务中的 agent，作为服务一直存在，用来收集目标服务的指标数据然后直接暴露给 Prometheus。
实验环境
1k8s：v1.22.2（1 master,2 node）
2containerd: v1.5.5
3prometneus: docker.io/prom/prometheus:v2.34.0实验软件
链接：https://pan.baidu.com/s/1qngIIlrb_wZNefjK2C-EBw?pwd=i435
提取码：i435
2022.4.30-prometheus应用监控demo-code
前置条件
- 具有k8s环境；
- 已经把prometheus应用部署到k8s环境里；

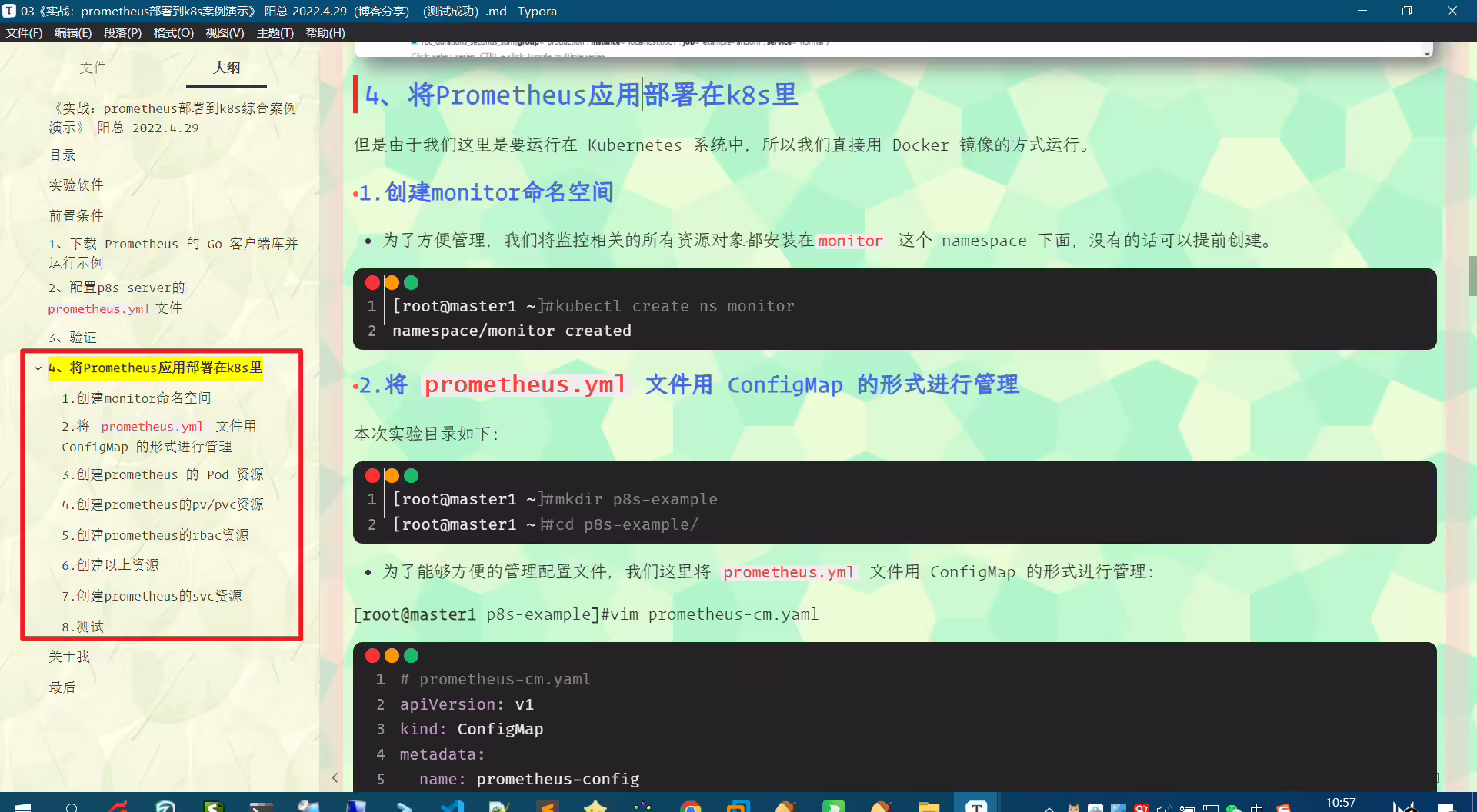

关于如何将prometheus应用部署到k8s环境里，请查看我的另一篇文章，获取完整的部署方法！。
https://blog.csdn.net/weixin_39246554/article/details/124498172?spm=1001.2014.3001.5501
1.普通应用：监控k8s集群的CoreDns服务
对于普通应用只需要能够提供一个满足 prometheus 格式要求的 /metrics 接口就可以让 Prometheus 来接管监控。
1.查看CoreDns是否开启/metric接口
- 比如 Kubernetes 集群中非常重要的 CoreDNS 插件，一般默认情况下就开启了
/metrics接口：
1➜ kubectl get cm coredns -n kube-system -o yaml
2apiVersion: v1
3data:
4 Corefile: |
5 .:53 {
6 errors
7 health
8 ready
9 kubernetes cluster.local in-addr.arpa ip6.arpa {
10 pods insecure
11 fallthrough in-addr.arpa ip6.arpa
12 ttl 30
13 }
14 prometheus :9153
15 forward . /etc/resolv.conf
16 cache 30
17 loop
18 reload
19 loadbalance
20 }
21kind: ConfigMap
22metadata:
23 creationTimestamp: "2019-11-08T11:59:49Z"
24 name: coredns
25 namespace: kube-system
26 resourceVersion: "188"
27 selfLink: /api/v1/namespaces/kube-system/configmaps/coredns
28 uid: 21966186-c2d9-467a-b87f-d061c5c9e4d7上面 ConfigMap 中 prometheus :9153 就是开启 prometheus 的插件。
- 查看下当前k8s集群的CoreDns pod信息
1[root@master1 prometheus-example]#kubectl get pods -n kube-system -l k8s-app=kube-dns -o wide
2NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
3coredns-7568f67dbd-2ztgw 1/1 Running 1 (100d ago) 148d 10.244.0.8 master1 <none> <none>
4coredns-7568f67dbd-9dls5 1/1 Running 1 (100d ago) 169d 10.244.0.10 master1 <none> <none>- 我们可以先尝试手动访问下
/metrics接口，如果能够手动访问到那证明接口是没有任何问题的：
1[root@master1 prometheus-example]#curl http://10.244.0.8:9153/metrics
2# HELP coredns_build_info A metric with a constant '1' value labeled by version, revision, and goversion from which CoreDNS was built.
3# TYPE coredns_build_info gauge
4coredns_build_info{goversion="go1.16.4",revision="053c4d5",version="1.8.4"} 1
5# HELP coredns_cache_entries The number of elements in the cache.
6# TYPE coredns_cache_entries gauge
7coredns_cache_entries{server="dns://:53",type="denial"} 1
8coredns_cache_entries{server="dns://:53",type="success"} 0
9# HELP coredns_cache_misses_total The count of cache misses.
10# TYPE coredns_cache_misses_total counter
11……
我们可以看到可以正常访问到，从这里可以看到 CoreDNS 的监控数据接口是正常的了。
2.将CoreDns的/metrics接口配置到prometheus的ConfigMap
- 然后我们就可以将这个
/metrics接口配置到prometheus.yml中去了，直接加到默认的 prometheus 这个job下面：

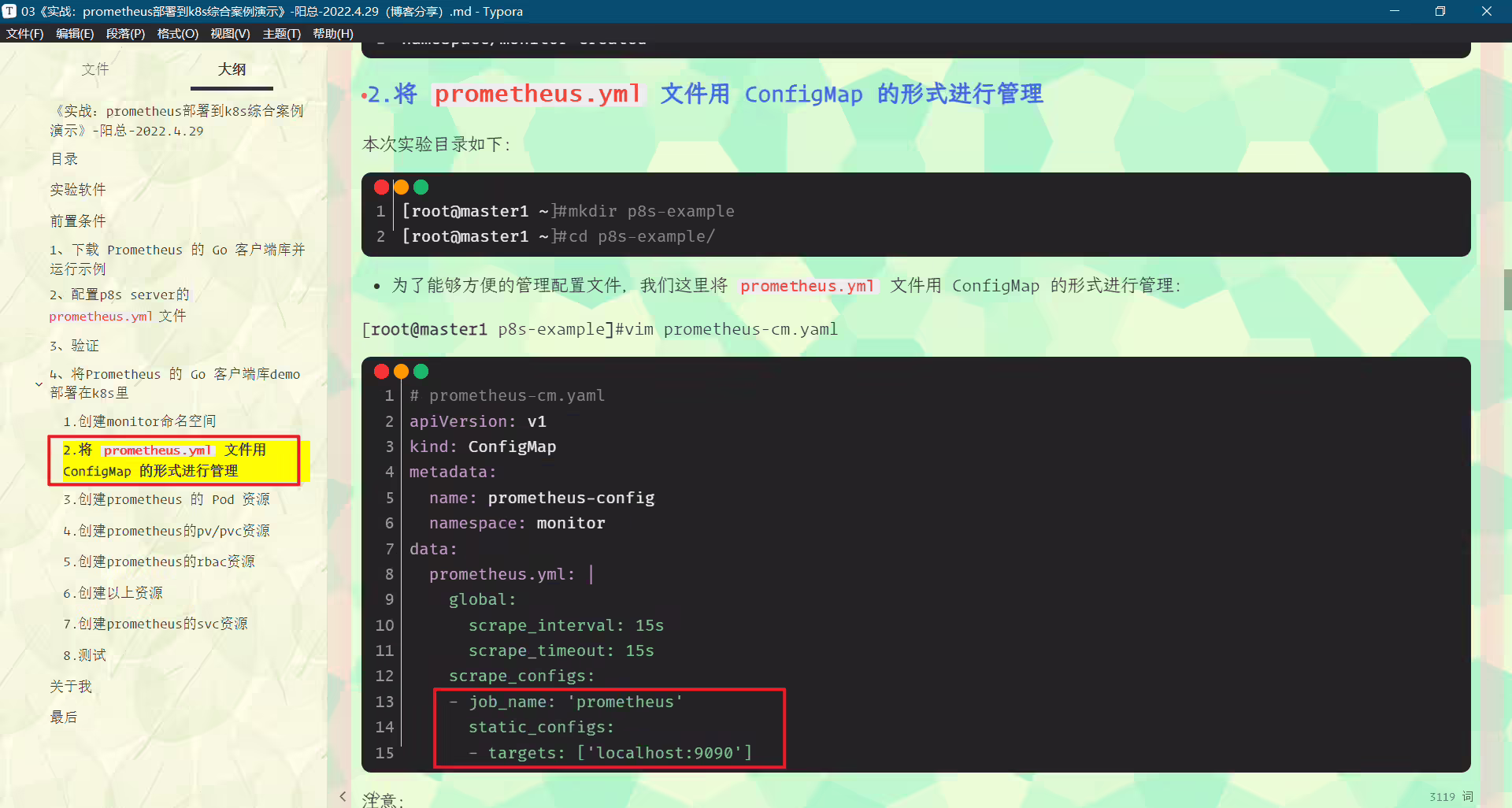

注意：这里是直接加到上次实验环境里，将prometheus部署到k8s里的prometheus-cm.yamlconfigmap里。
csdn文章：https://blog.csdn.net/weixin_39246554/article/details/124498172?spm=1001.2014.3001.5501
[root@master1 ~]#cd prometheus-example/
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']当然，我们这里只是一个很简单的配置，scrape_configs 下面可以支持很多参数，例如：
basic_auth和bearer_token：比如我们提供的/metrics接口需要 basic 认证的时候，通过传统的用户名/密码或者在请求的 header 中添加对应的 token 都可以支持kubernetes_sd_configs或consul_sd_configs：可以用来自动发现一些应用的监控数据
现在我们重新更新这个 ConfigMap 资源对象：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured现在 Prometheus 的配置文件内容已经更改了，隔一会儿被挂载到 Pod 中的 prometheus.yml 文件也会更新。
我们可以看下prometheus pd里面的数据是否已经发生了改变？
1[root@master1 prometheus-example]#kubectl exec prometheus-698b6858c9-5xgsm -n monitor -- cat /etc/prometheus/prometheus.yml

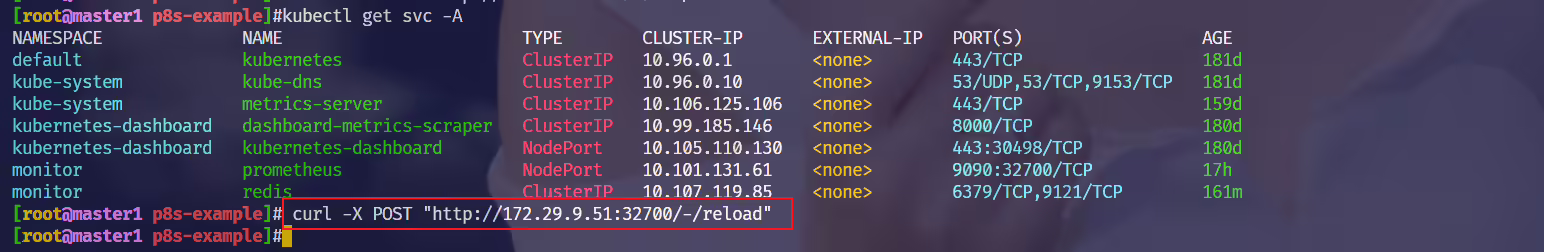

- 执行reload热更新操作

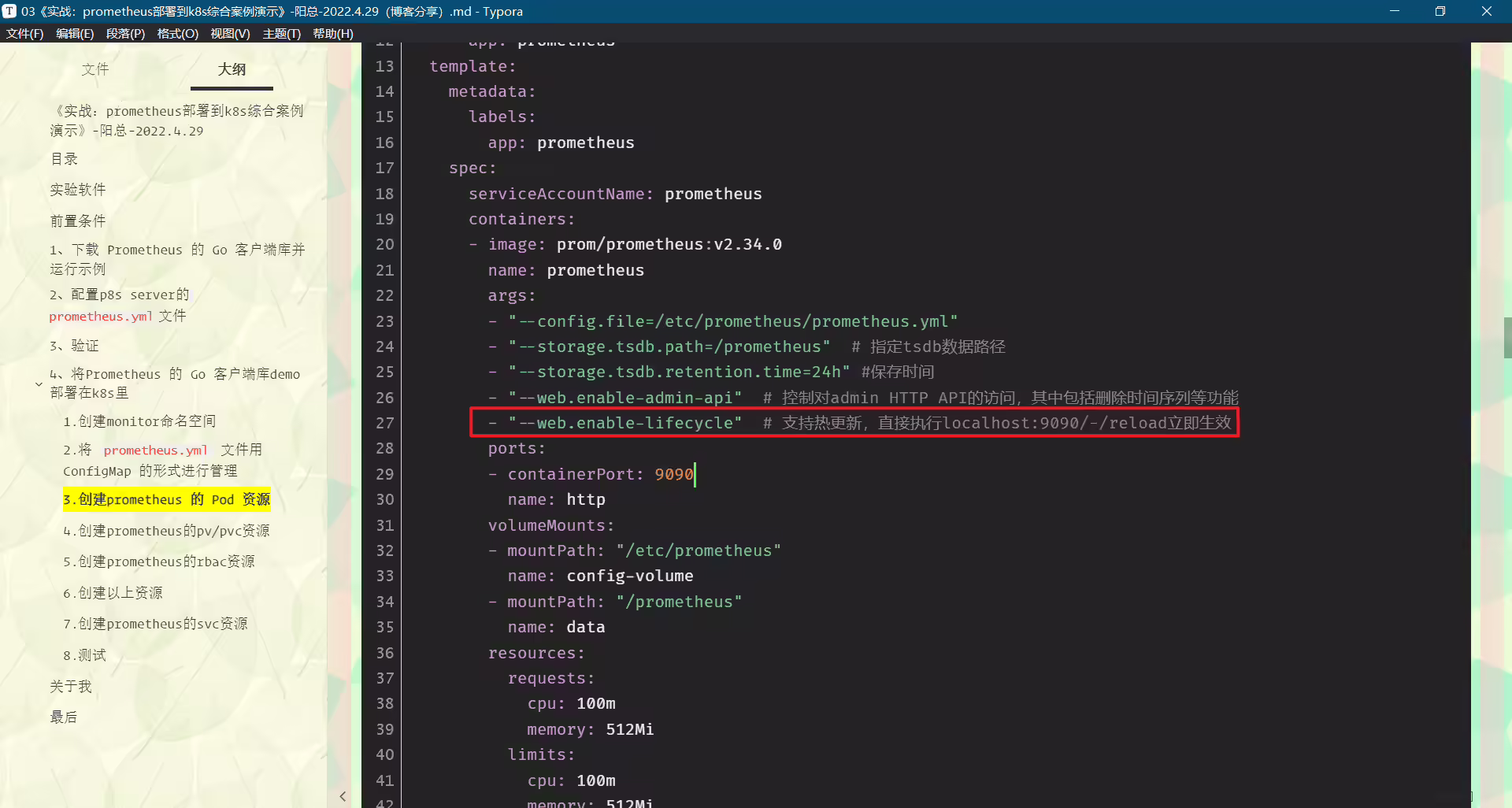

由于我们之前的 Prometheus 启动参数中添加了 --web.enable-lifecycle 参数，所以现在我们只需要执行一个 reload 命令即可让配置生效：
1[root@master1 prometheus-example]#kubectl get pods -n monitor -o wide
2NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
3prometheus-698b6858c9-5xgsm 1/1 Running 0 64m 10.244.1.86 node1 <none> <none>
4[root@master1 prometheus-example]#curl -X POST "http://10.244.1.86:9090/-/reload"
5[root@master1 prometheus-example]#热更新
由于 ConfigMap 通过 Volume 的形式挂载到 Pod 中去的热更新需要一定的间隔时间才会生效，所以需要稍微等一小会儿。
3.验证

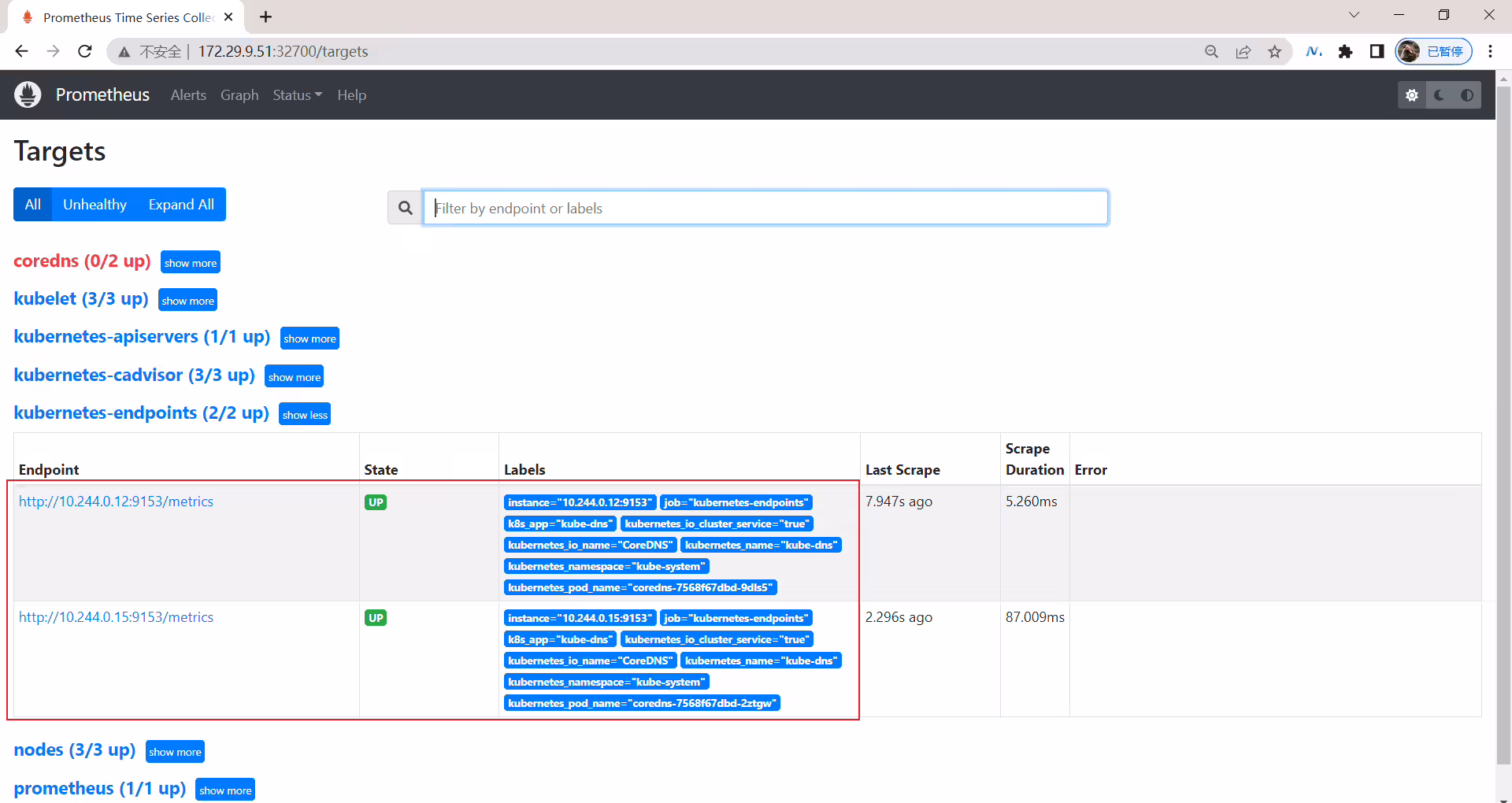

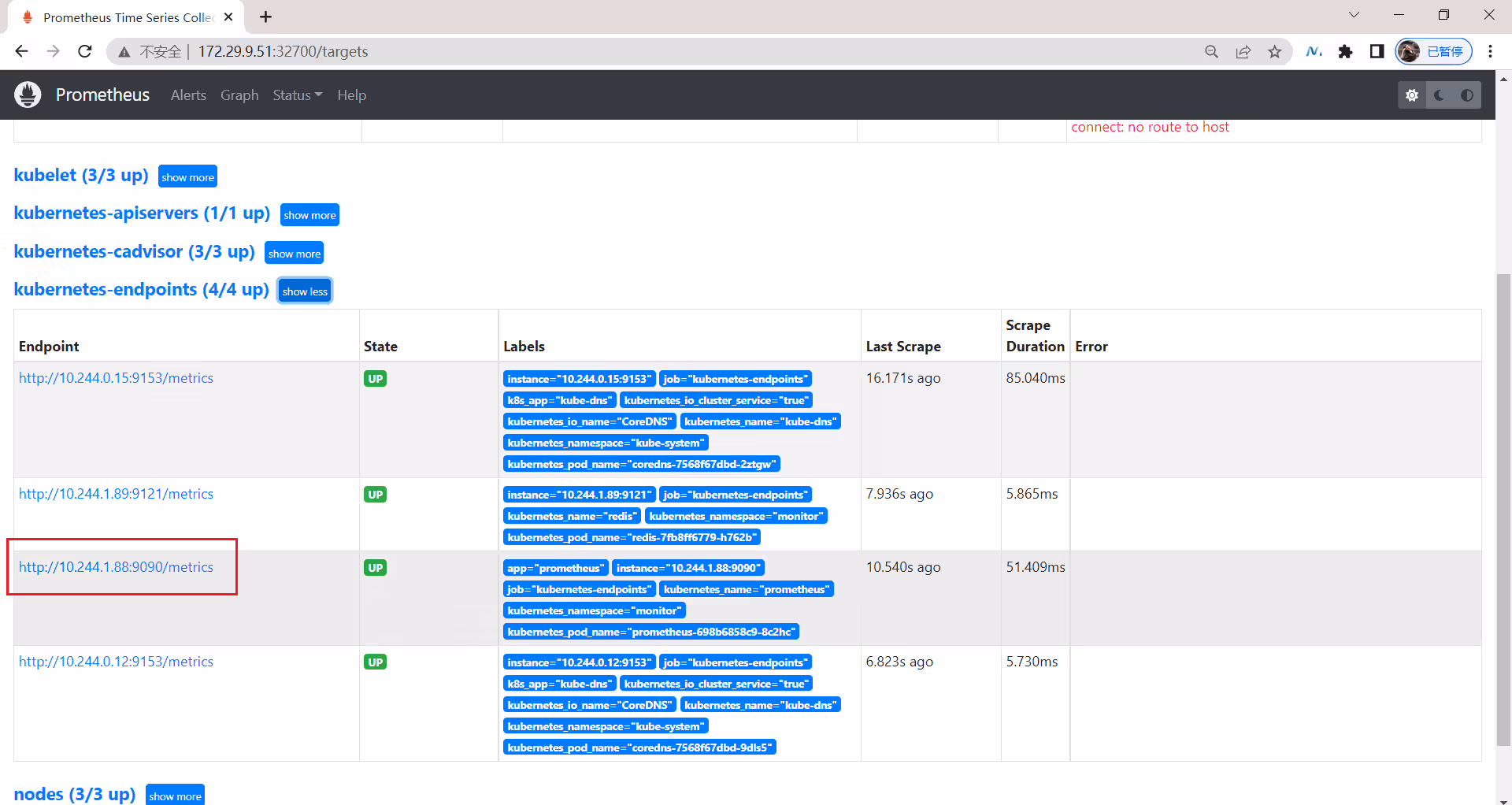

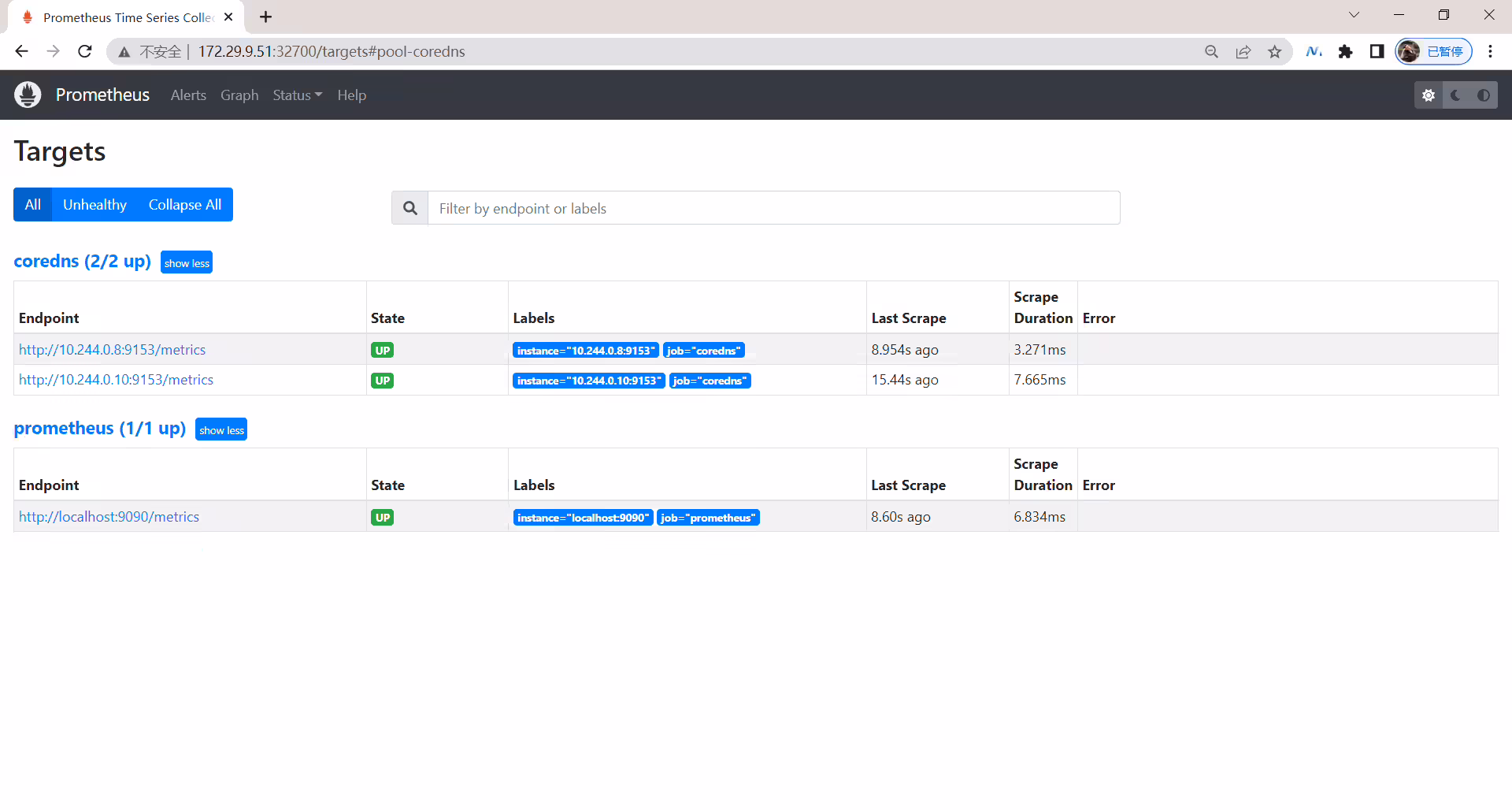

- 这个时候我们再去看 Prometheus 的 Dashboard 中查看采集的目标数据：
可以看到我们刚刚添加的 coredns 这个任务已经出现了。

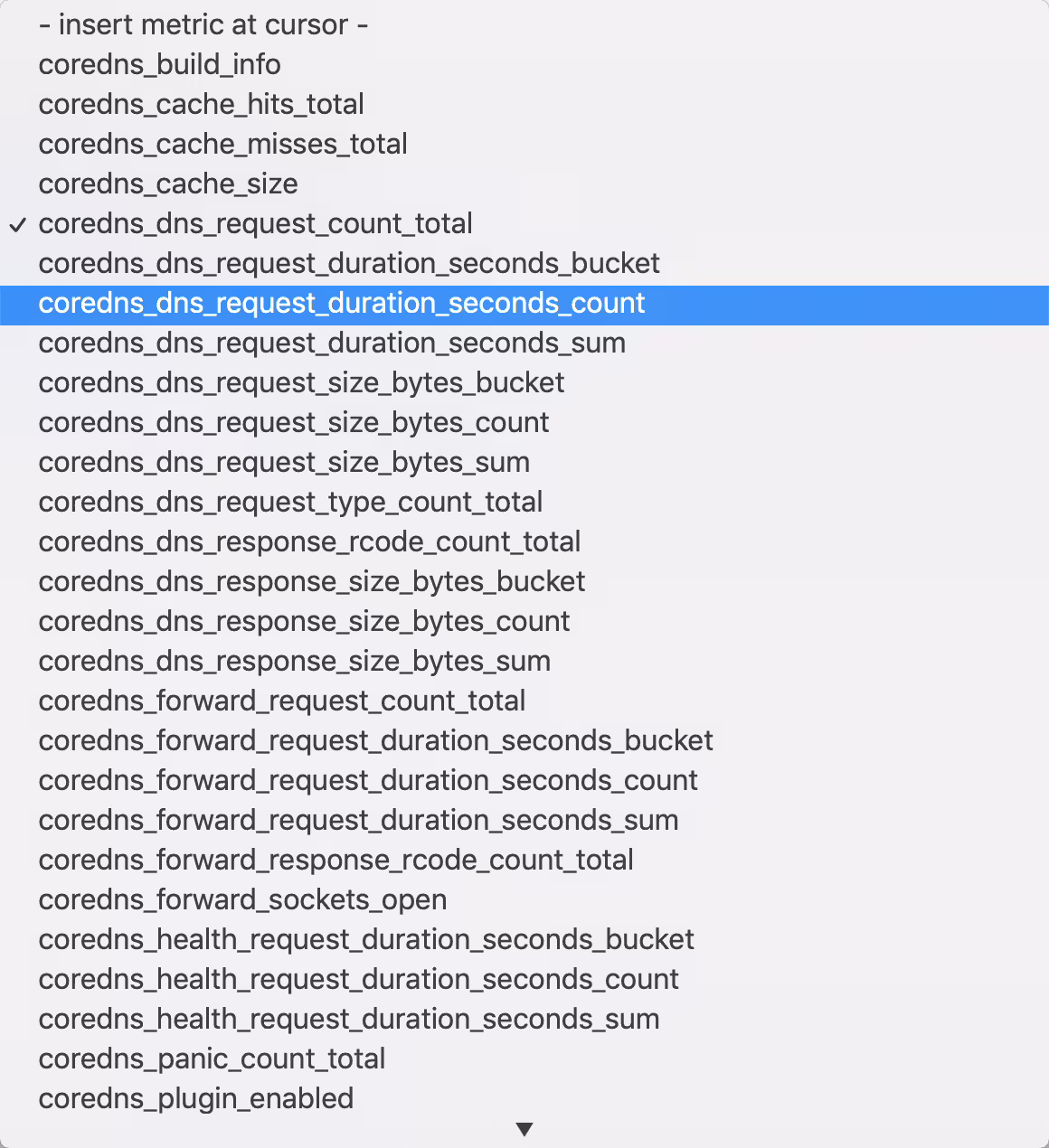

然后同样的我们可以切换到 Graph 下面去，我们可以找到一些 CoreDNS 的指标数据，至于这些指标数据代表什么意义，一般情况下，我们可以去查看对应的 /metrics 接口，里面一般情况下都会有对应的注释。
到这里我们就在 Prometheus 上配置了第一个 Kubernetes 应用。
测试结束。😘
2.使用 exporter 监控：监控k8s集群的redis应用
上面我们也说过有一些应用可能没有自带 /metrics 接口供 Prometheus 使用，在这种情况下，我们就需要利用 exporter 服务来为 Prometheus 提供指标数据了。Prometheus 官方为许多应用就提供了对应的 exporter 应用，也有许多第三方的实现，我们可以前往官方网站进行查看：exporters，当然如果你的应用本身也没有 exporter 实现，那么就要我们自己想办法去实现一个 /metrics 接口了，只要你能提供一个合法的 /metrics 接口，Prometheus 就可以监控你的应用。
1.创建pod资源
比如我们这里通过一个 redis-exporter 的服务来监控 redis 服务，对于这类应用，我们一般会以 sidecar 的形式和主应用部署在同一个 Pod 中，比如我们这里来部署一个 redis 应用，并用 redis-exporter 的方式来采集监控数据供 Prometheus 使用，如下资源清单文件：
[root@master1 ~]#cd prometheus-example/
[root@master1 prometheus-example]#vim prometheus-redis.yaml
1# prometheus-redis.yaml
2apiVersion: apps/v1
3kind: Deployment
4metadata:
5 name: redis
6 namespace: monitor
7spec:
8 selector:
9 matchLabels:
10 app: redis
11 template:
12 metadata:
13 labels:
14 app: redis
15 spec:
16 containers:
17 - name: redis #redis不可能简单地写成多副本，因为它是有状态服务
18 image: redis:4
19 resources:
20 requests:
21 cpu: 100m
22 memory: 100Mi
23 ports:
24 - containerPort: 6379
25 - name: redis-exporter #它只会提供监控指标数据，主应用的metrics
26 image: oliver006/redis_exporter:latest
27 resources:
28 requests:
29 cpu: 100m
30 memory: 100Mi
31 ports:
32 - containerPort: 9121
33---
34kind: Service
35apiVersion: v1
36metadata:
37 name: redis
38 namespace: monitor
39spec:
40 selector:
41 app: redis
42 ports:
43 - name: redis
44 port: 6379
45 targetPort: 6379
46 - name: prom
47 port: 9121
48 targetPort: 9121可以看到上面我们在 redis 这个 Pod 中包含了两个容器，一个就是 redis 本身的主应用，另外一个容器就是 redis_exporter。
- 创建应用
现在直接创建上面的应用：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-redis.yaml
2deployment.apps/redis created
3service/redis created- 创建完成后，我们可以看到 redis 的 Pod 里面包含有两个容器：
1[root@master1 prometheus-example]#kubectl get pods -n monitor
2NAME READY STATUS RESTARTS AGE
3prometheus-698b6858c9-5xgsm 1/1 Running 0 13h
4redis-7fb8ff6779-5ts8m 2/2 Running 0 48s
5
6[root@master1 prometheus-example]#kubectl get svc -n monitor
7NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
8prometheus NodePort 10.101.131.61 <none> 9090:32700/TCP 13h
9redis ClusterIP 10.99.36.173 <none> 6379/TCP,9121/TCP 56s
- 我们可以通过 9121 端口来校验是否能够采集到数据：
1➜ curl 10.99.36.173:9121/metrics
2# HELP go_gc_duration_seconds A summary of the GC invocation durations.
3# TYPE go_gc_duration_seconds summary
4go_gc_duration_seconds{quantile="0"} 0
5go_gc_duration_seconds{quantile="0.25"} 0
6go_gc_duration_seconds{quantile="0.5"} 0
7go_gc_duration_seconds{quantile="0.75"} 0
8go_gc_duration_seconds{quantile="1"} 0
9go_gc_duration_seconds_sum 0
10go_gc_duration_seconds_count 0
11......
12# HELP redis_up Information about the Redis instance
13# TYPE redis_up gauge
14redis_up 1
15# HELP redis_uptime_in_seconds uptime_in_seconds metric
16# TYPE redis_uptime_in_seconds gauge
17redis_uptime_in_seconds 100踩坑：注意：我这里没有现象………………一直卡在这里……😥

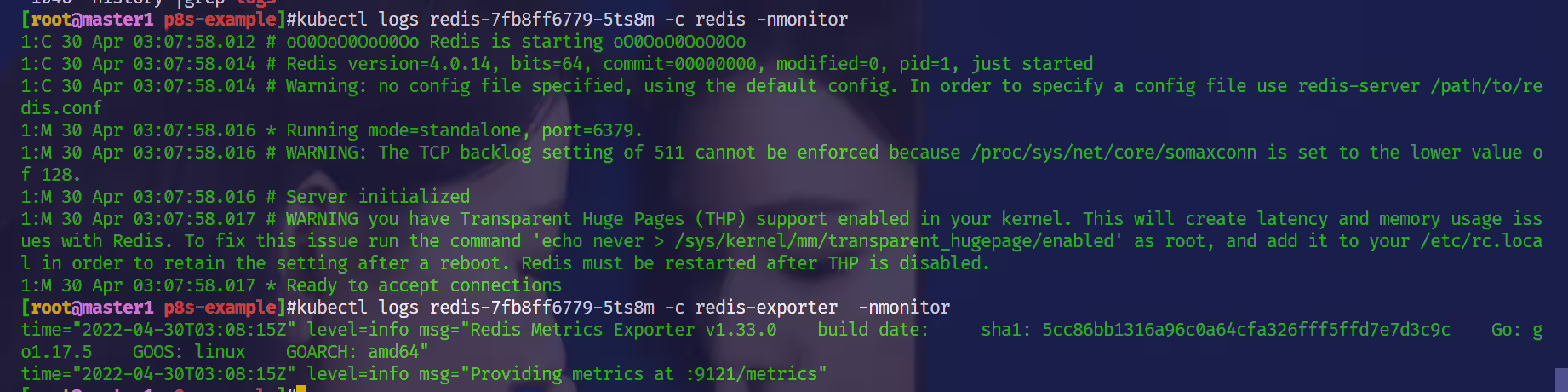

故障现象：
解决过程：

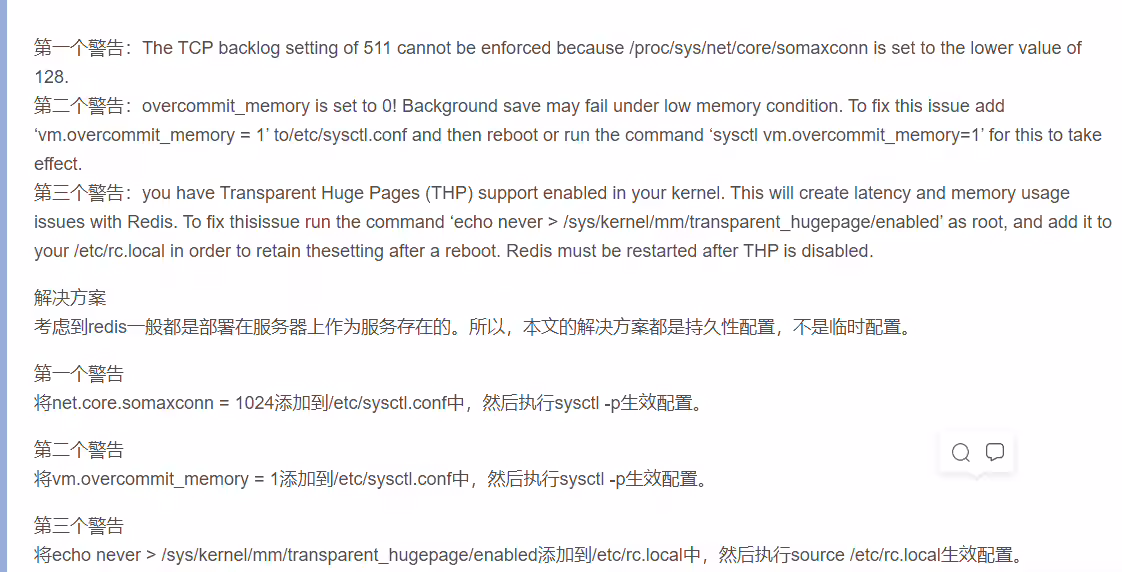

参考链接：https://blog.csdn.net/a13568hki/article/details/107038136
1第一个警告
2将net.core.somaxconn = 1024添加到/etc/sysctl.conf中，然后执行sysctl -p生效配置。
3
4第二个警告
5将vm.overcommit_memory = 1添加到/etc/sysctl.conf中，然后执行sysctl -p生效配置。
6
7第三个警告
8将echo never > /sys/kernel/mm/transparent_hugepage/enabled添加到/etc/rc.local中，然后执行source /etc/rc.local生效配置。验证：经实际测试后，发现要重启服务器的，重启就立马就有现象了！🤣
但是，后面再次测试时，发现有没有以上配置，redis都是可以正常提供/metrics接口的。😥（先搁置这里吧）
2.更新Prometheus 的配置文件
- 同样的，现在我们只需要更新 Prometheus 的配置文件：
注意：这里同样在上次的prometheus的configmap文件里更新配置：
[root@master1 prometheus-example]#pwd
/root/prometheus-example
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']
21
22 - job_name: 'redis'
23 static_configs:
24 - targets: ['redis:9121']
由于我们这里是通过 Service 去配置的 redis 服务，当然直接配置 Pod IP 也是可以的，因为和 Prometheus 处于同一个 namespace，所以我们直接使用 servicename 即可。
这样写也是可以的哦：
- 配置文件更新后，重新加载：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured
3
4# 隔一会儿执行reload操作
5[root@master1 prometheus-example]# curl -X POST "http://10.244.1.86:9090/-/reload"
或者使用nodeIP：nodePort也是可以的哦
3.验证
- 这个时候我们再去看 Prometheus 的 Dashboard 中查看采集的目标数据：
可以看到配置的 redis 这个 job 已经生效了。

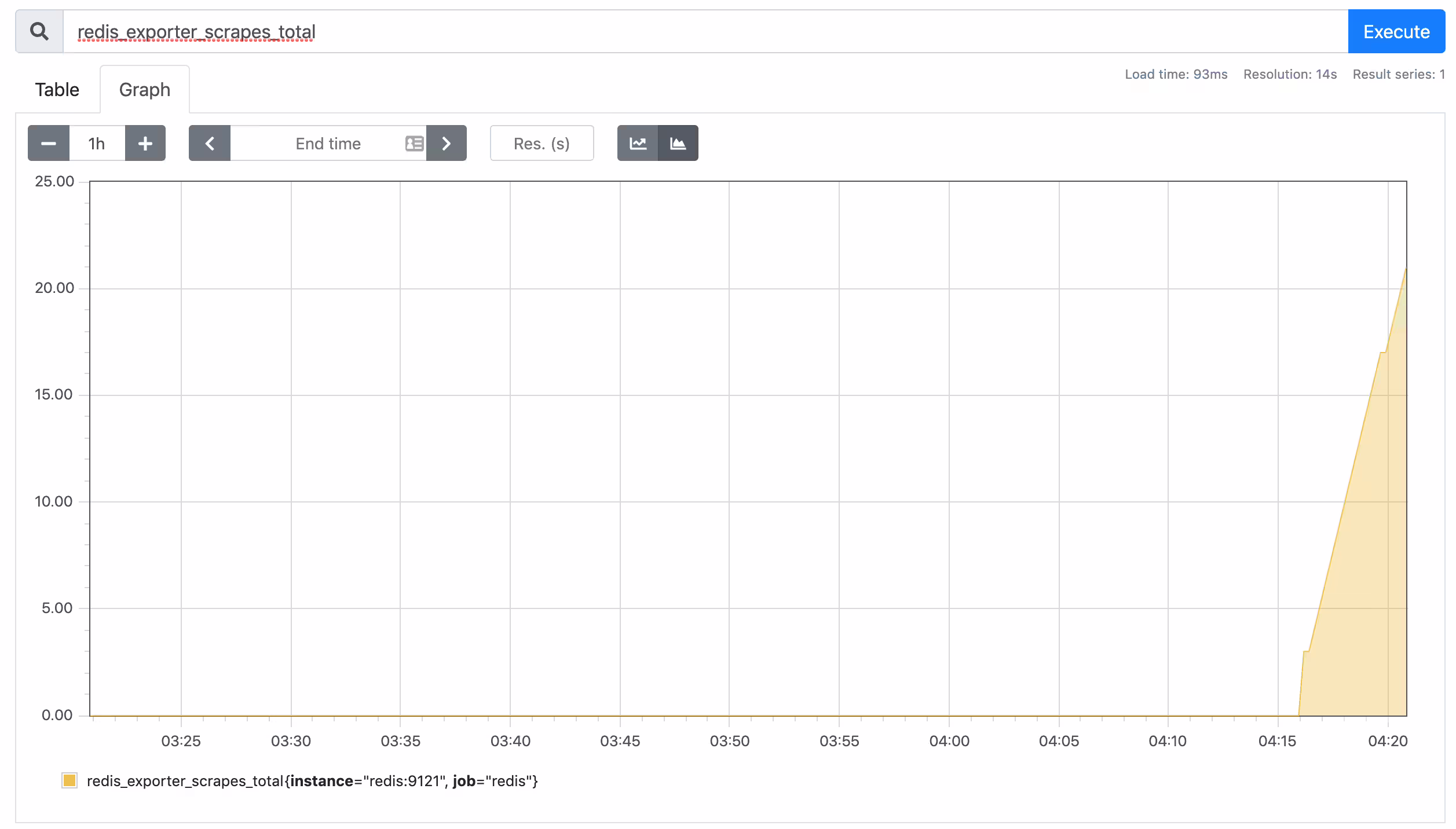

切换到 Graph 下面可以看到很多关于 redis 的指标数据，我们选择任意一个指标，比如 redis_exporter_scrapes_total，然后点击执行就可以看到对应的数据图表了：
实验结束。😘
关于我
我的博客主旨：我希望每一个人拿着我的博客都可以做出实验现象，先把实验做出来，然后再结合理论知识更深层次去理解技术点，这样学习起来才有乐趣和动力。并且，我的博客内容步骤是很完整的，也分享源码和实验用到的软件，希望能和大家一起共同进步！
各位小伙伴在实际操作过程中如有什么疑问，可随时联系本人免费帮您解决问题：
- 个人微信二维码：x2675263825 （舍得）， qq：2675263825。
- 个人微信公众号：《云原生架构师实战》

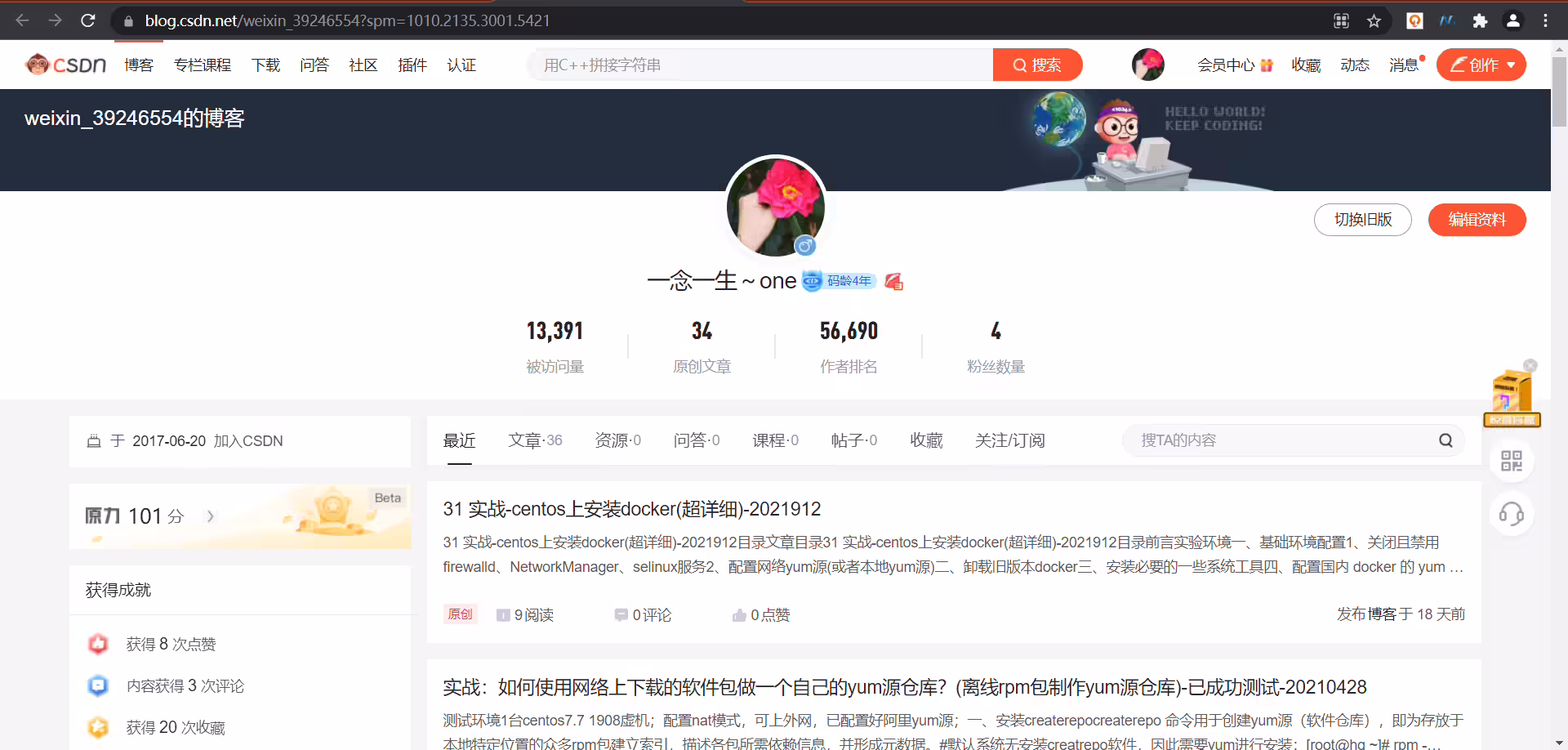

- 个人csdn
https://blog.csdn.net/weixin_39246554?spm=1010.2135.3001.5421
- 个人已开源干货😘
不服来怼：宇宙中最好用的云笔记 & 其他开源干货：https://www.yuque.com/go/doc/73723298?#
- 个人网站：(计划ing)
最后
好了，关于本次实验就到这里了，感谢大家阅读，最后贴上我女神的photo，祝大家生活快乐，每天都过的有意义哦，我们下期见！
💘 实战：prometheus监控容器-2022.5.2(测试成功)
实验环境
1k8s：v1.22.2（1 master,2 node）
2containerd: v1.5.5
3prometneus: docker.io/prom/prometheus:v2.34.0实验软件
链接：https://pan.baidu.com/s/1JkltHSHqRHSVMHvoMuf3VA?pwd=on8e
提取码：on8e
2022.5.2-prometheus监控k8s集群里的容器和apiserver-code
前置条件
- 具有k8s环境；
- 已经把prometheus应用部署到k8s环境里；
关于如何将prometheus应用部署到k8s环境里，请查看我的另一篇文章，获取完整的部署方法！。
https://blog.csdn.net/weixin_39246554/article/details/124498172?spm=1001.2014.3001.5501
基础知识
说到容器监控我们自然会想到 cAdvisor，我们前面也说过 cAdvisor 已经内置在了 kubelet 组件之中，所以我们不需要单独去安装。
cAdvisor 的数据路径为 /api/v1/nodes/<node>/proxy/metrics，但是我们不推荐使用这种方式，因为这种方式是通过 APIServer 去代理访问的，对于大规模的集群比如会对 APIServer 造成很大的压力。
所以我们可以直接通过访问 kubelet 的 /metrics/cadvisor 这个路径来获取 cAdvisor 的数据， 同样我们这里使用 node 的服务发现模式，因为每一个节点下面都有 kubelet，自然都有 cAdvisor 采集到的数据指标。
1、使用node的服务发现实现对kubelet进行监控
[root@master1 ~]#cd prometheus-example/
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']
21
22 - job_name: 'redis'
23 static_configs:
24 - targets: ['redis:9121']
25
26 - job_name: 'nodes'
27 kubernetes_sd_configs:
28 - role: node
29 relabel_configs:
30 - source_labels: [__address__]
31 regex: '(.*):10250'
32 replacement: '${1}:9100'
33 target_label: __address__
34 action: replace
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38 - job_name: 'kubelet'
39 kubernetes_sd_configs:
40 - role: node
41 scheme: https
42 tls_config:
43 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
44 insecure_skip_verify: true
45 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
46 relabel_configs:
47 - action: labelmap
48 regex: __meta_kubernetes_node_label_(.+)
49
50
51 - job_name: 'kubernetes-cadvisor'
52 kubernetes_sd_configs:
53 - role: node
54 scheme: https
55 tls_config:
56 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
57 insecure_skip_verify: true
58 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
59 relabel_configs:
60 - action: labelmap
61 regex: __meta_kubernetes_node_label_(.+)
上面的配置和我们之前配置 node-exporter 的时候几乎是一样的，区别是我们这里使用了 https 的协议。
另外需要注意的是配置了 ca.cart 和 token 这两个文件，这两个文件是 Pod 启动后自动注入进来的；
- 更新并执行reload操作：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured1[root@master1 ~]# curl -X POST "http://172.29.9.51:32700/-/reload"- 验证：

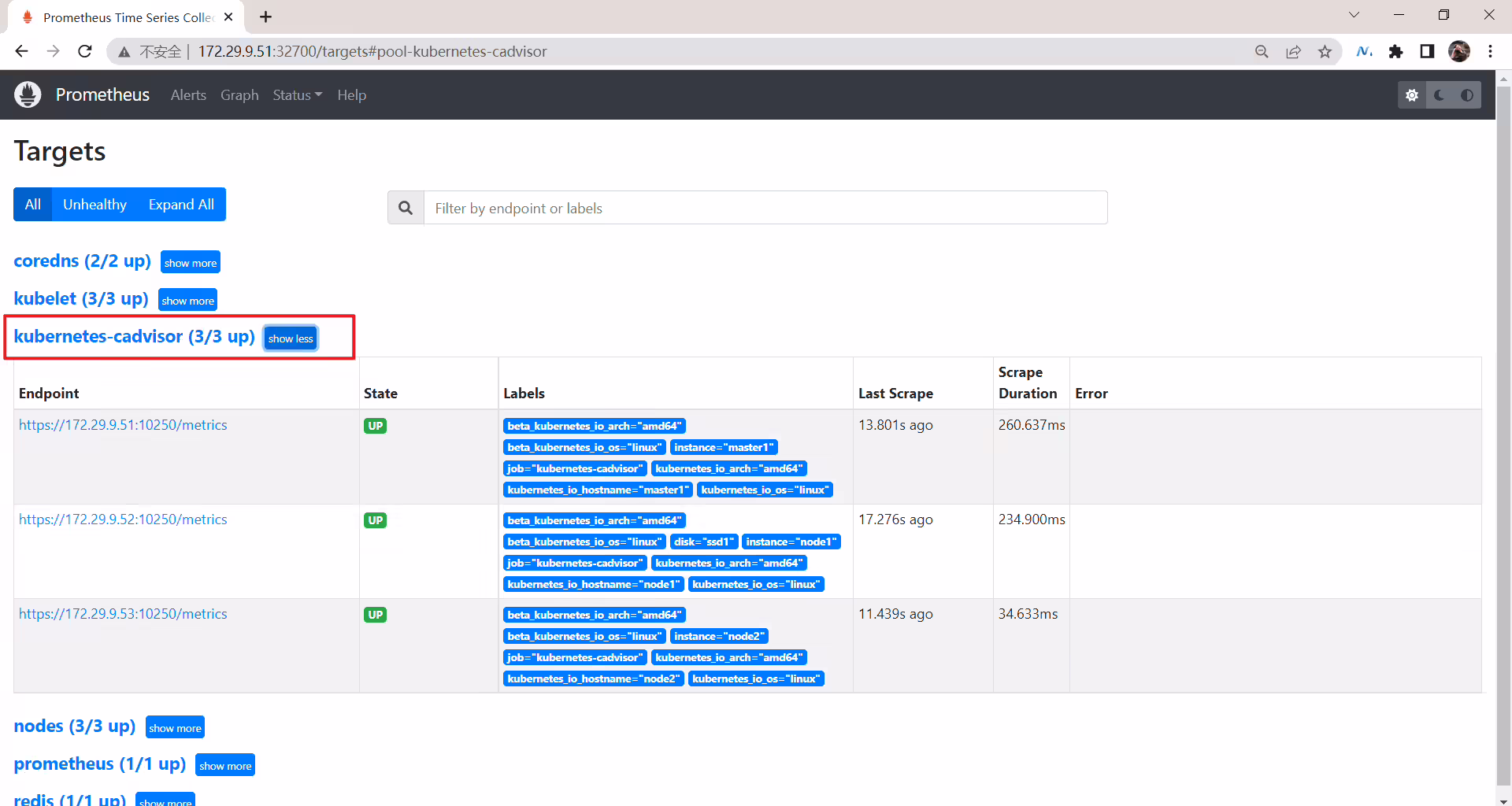

发现和kubelet监控并没什么不同：
2、方法1：直接配置__metrics_path选项

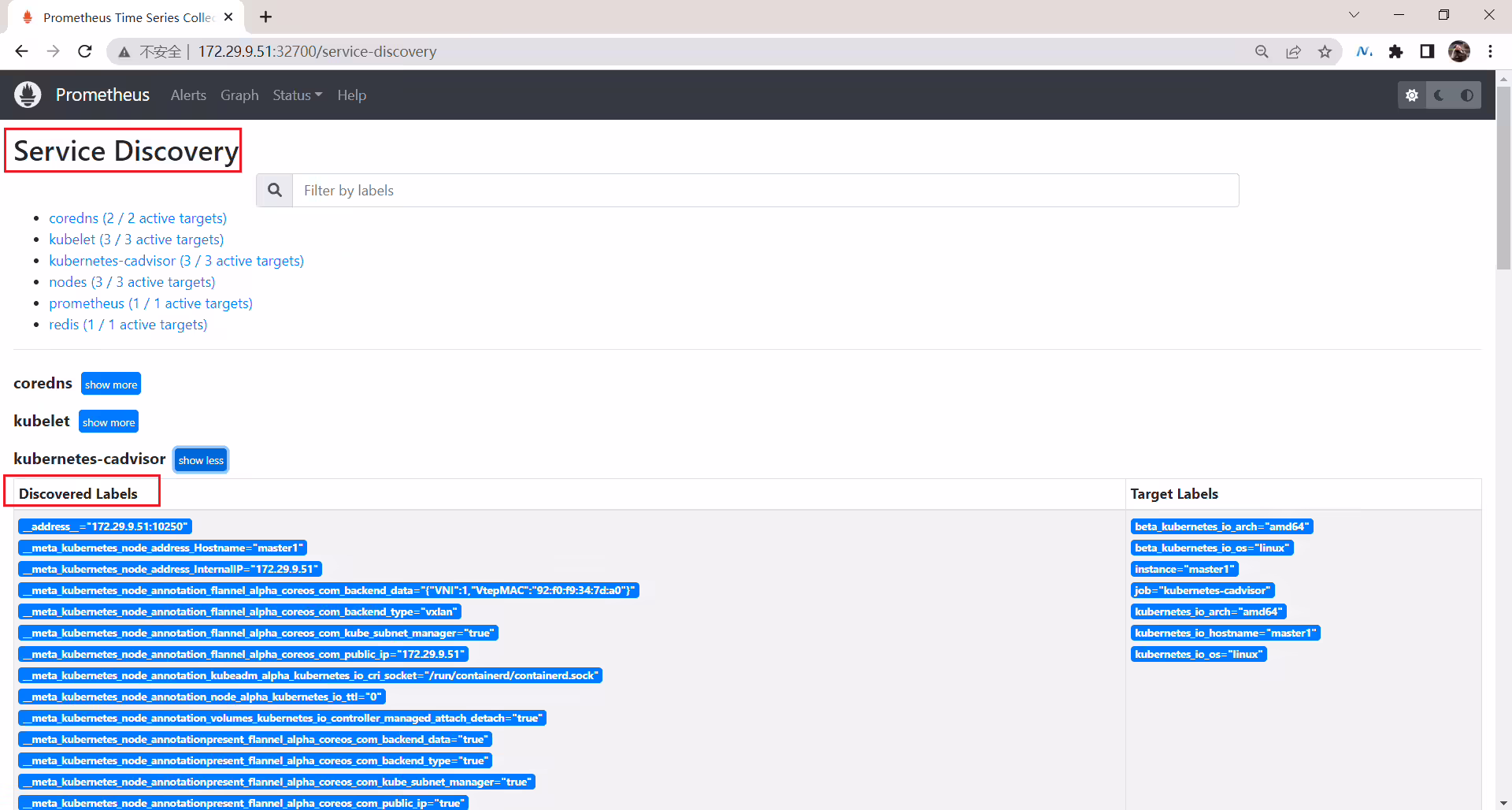

来看下Service Discovery，现在需求是把这里的__metrics_path路径要替换成：/metrics/cadvisor即可：
该如何替换呢？
我们可以看到Configuration里面，这里有metrics_path选项，那我们直接把peometheus配置文件里的这个选线修改下，看是是否能满足需求呢？
- 配置prometheus配置文件
[root@master1 ~]#cd prometheus-example/
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']
21
22 - job_name: 'redis'
23 static_configs:
24 - targets: ['redis:9121']
25
26 - job_name: 'nodes'
27 kubernetes_sd_configs:
28 - role: node
29 relabel_configs:
30 - source_labels: [__address__]
31 regex: '(.*):10250'
32 replacement: '${1}:9100'
33 target_label: __address__
34 action: replace
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38 - job_name: 'kubelet'
39 kubernetes_sd_configs:
40 - role: node
41 scheme: https
42 tls_config:
43 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
44 insecure_skip_verify: true
45 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
46 relabel_configs:
47 - action: labelmap
48 regex: __meta_kubernetes_node_label_(.+)
49
50
51 - job_name: 'kubernetes-cadvisor'
52 kubernetes_sd_configs:
53 - role: node
54 metrics_path: /metrics/cadvisor
55 scheme: https
56 tls_config:
57 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
58 insecure_skip_verify: true
59 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
60 relabel_configs:
61 - action: labelmap
62 regex: __meta_kubernetes_node_label_(.+)
- 更新并执行reload操作：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured1[root@master1 prometheus-example]# curl -X POST "http://172.29.9.51:32700/-/reload"- 验证

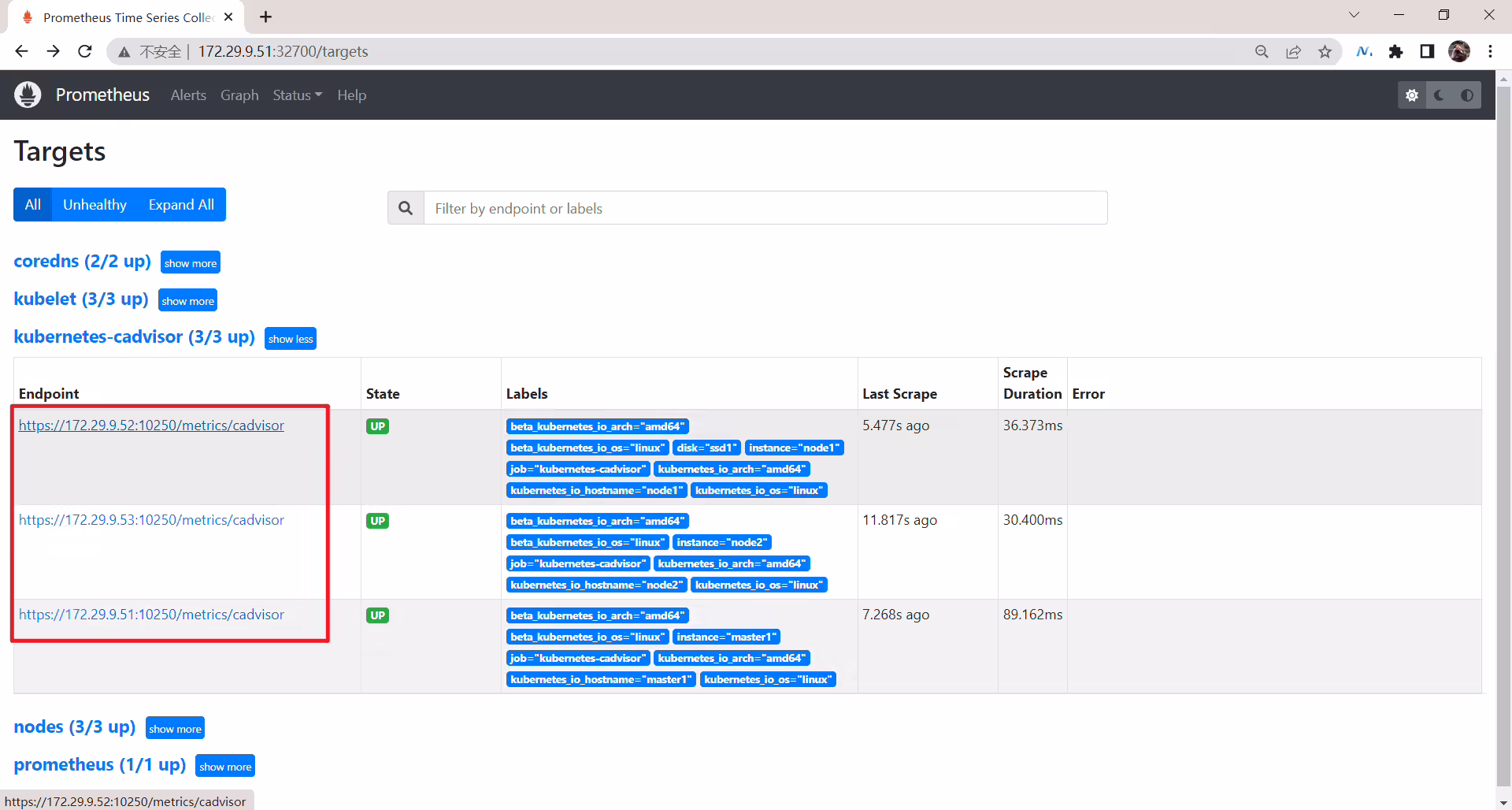

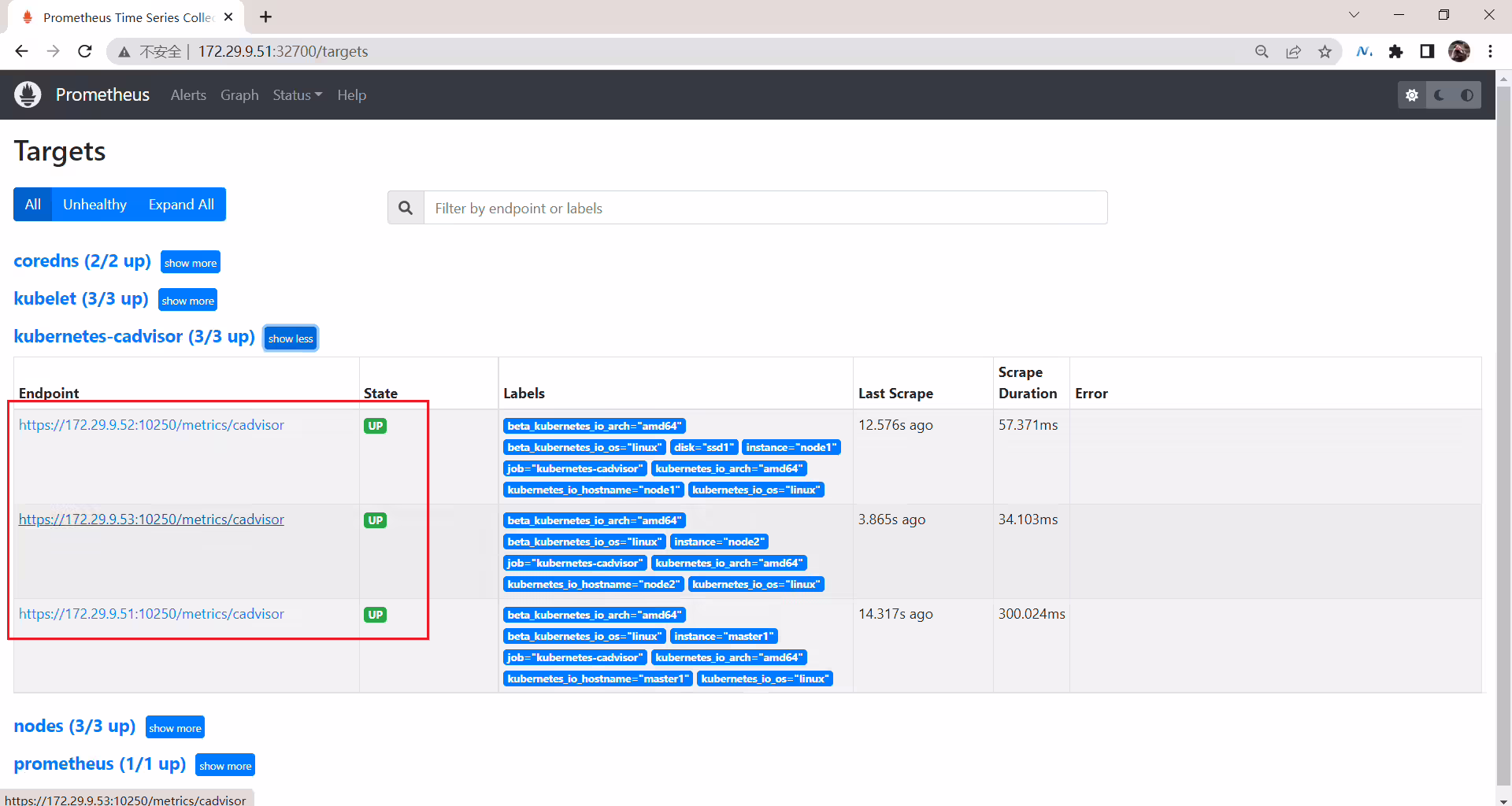

可以看到，直接配置属性值也是可以生效的！😘
当然，你直接访问，肯定是访问不到的，需要token：
3、方法2：使用relabel功能
- 这里重新配置下prometheus配置文件
[root@master1 prometheus-example]#pwd
/root/prometheus-example
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']
21
22 - job_name: 'redis'
23 static_configs:
24 - targets: ['redis:9121']
25
26 - job_name: 'nodes'
27 kubernetes_sd_configs:
28 - role: node
29 relabel_configs:
30 - source_labels: [__address__]
31 regex: '(.*):10250'
32 replacement: '${1}:9100'
33 target_label: __address__
34 action: replace
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38 - job_name: 'kubelet'
39 kubernetes_sd_configs:
40 - role: node
41 scheme: https
42 tls_config:
43 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
44 insecure_skip_verify: true
45 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
46 relabel_configs:
47 - action: labelmap
48 regex: __meta_kubernetes_node_label_(.+)
49
50
51 - job_name: 'kubernetes-cadvisor'
52 kubernetes_sd_configs:
53 - role: node
54 # metrics_path: /metrics/cadvisor
55 scheme: https
56 tls_config:
57 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
58 insecure_skip_verify: true
59 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
60 relabel_configs:
61 - action: labelmap
62 regex: __meta_kubernetes_node_label_(.+)
63 - source_labels: [__meta_kubernetes_node_name]
64 regex: (.+)
65 replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
66 target_label: __metrics_path__
- 更新并执行reload操作：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured1[root@master1 prometheus-example]# curl -X POST "http://172.29.9.51:32700/-/reload"- 验证：
也是可以实现和上面一样的效果！
注意：下面的这种方式是不推荐的！
1- job_name: 'kubernetes-cadvisor'
2 kubernetes_sd_configs:
3 - role: node
4 scheme: https
5 tls_config:
6 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
7 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
8 relabel_configs:
9 - action: labelmap
10 regex: __meta_kubernetes_node_label_(.+)
11 replacement: $1
12 - source_labels: [__meta_kubernetes_node_name]
13 regex: (.+)
14 replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
15 target_label: __metrics_path__
16 # 下面的方式不推荐使用
17 # - target_label: __address__
18 # replacement: kubernetes.default.svc:443
19 # - source_labels: [__meta_kubernetes_node_name]
20 # regex: (.+)
21 # target_label: __metrics_path__
22 # replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
4、标签查询
- 查询

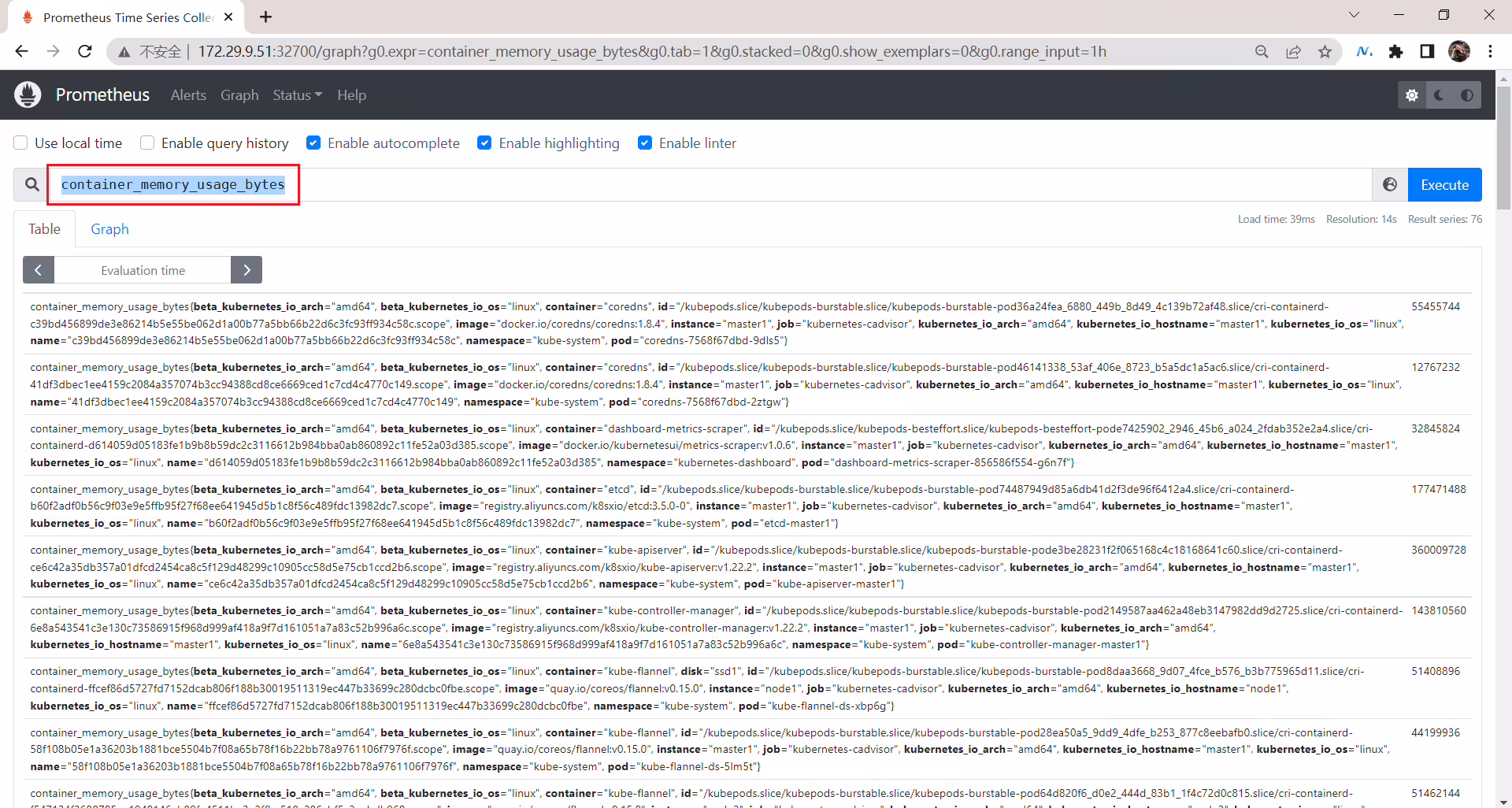

1container_memory_usage_bytes
可以看到有狠多年的实例，因为这里列出了集群里的所有容器。

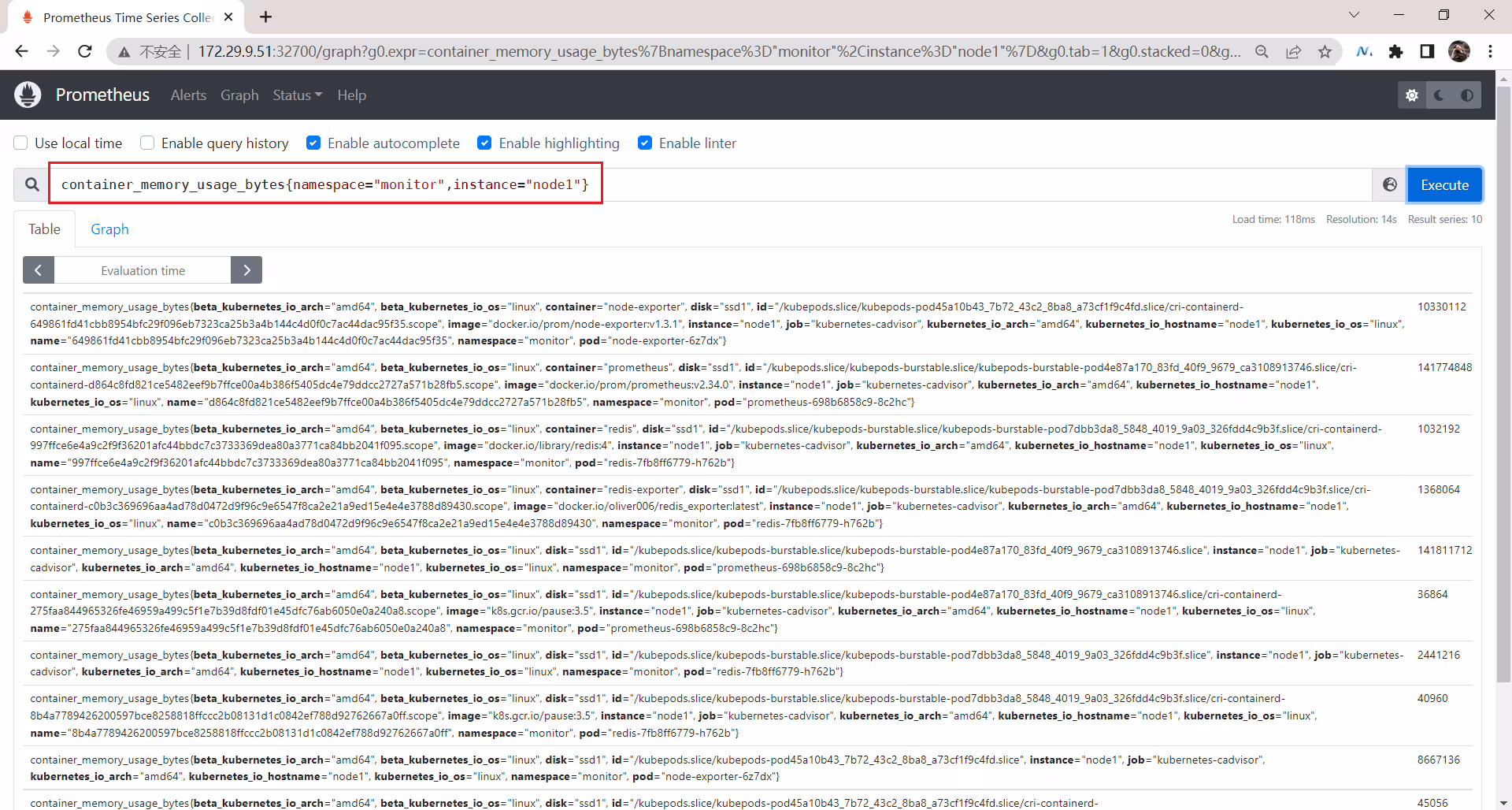

- 过滤
1container_memory_usage_bytes{namespace="monitor",instance="node1"} #这里会自动提示的！
注意：这里的Discovered Labels是relabel之前的标签哦！
测试结束。😘
💘 实践：prometheus监控pod-2022.5.2(测试成功)
实验软件
prometheus-example.tar.gz
链接：https://pan.baidu.com/s/1JkltHSHqRHSVMHvoMuf3VA?pwd=on8e
提取码：on8e
1、配置一个任务用来专门发现普通类型的 Endpoint
上面的 apiserver 实际上就是一种特殊的 Endpoints，现在我们同样来配置一个任务用来专门发现普通类型的 Endpoint，其实就是 Service 关联的 Pod 列表：
[root@master1 ~]#cd prometheus-example/
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1- job_name: 'kubernetes-endpoints'
2 kubernetes_sd_configs:
3 - role: endpoints本次完整yaml如下：
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']
21
22 - job_name: 'redis'
23 static_configs:
24 - targets: ['redis:9121']
25
26 - job_name: 'nodes'
27 kubernetes_sd_configs:
28 - role: node
29 relabel_configs:
30 - source_labels: [__address__]
31 regex: '(.*):10250'
32 replacement: '${1}:9100'
33 target_label: __address__
34 action: replace
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38 - job_name: 'kubelet'
39 kubernetes_sd_configs:
40 - role: node
41 scheme: https
42 tls_config:
43 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
44 insecure_skip_verify: true
45 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
46 relabel_configs:
47 - action: labelmap
48 regex: __meta_kubernetes_node_label_(.+)
49
50
51 - job_name: 'kubernetes-cadvisor'
52 kubernetes_sd_configs:
53 - role: node
54 # metrics_path: /metrics/cadvisor
55 scheme: https
56 tls_config:
57 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
58 insecure_skip_verify: true
59 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
60 relabel_configs:
61 - action: labelmap
62 regex: __meta_kubernetes_node_label_(.+)
63 - source_labels: [__meta_kubernetes_node_name]
64 regex: (.+)
65 replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
66 target_label: __metrics_path__
67
68 - job_name: 'kubernetes-apiservers'
69 kubernetes_sd_configs:
70 - role: endpoints
71 scheme: https
72 tls_config:
73 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
74 insecure_skip_verify: true
75 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
76 relabel_configs:
77 - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
78 action: keep
79 regex: default;kubernetes;https
80
81 - job_name: 'kubernetes-endpoints'
82 kubernetes_sd_configs:
83 - role: endpoints- 更新配置并验证
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured
3
4#稍等一会儿
5[root@master1 prometheus-example]# curl -X POST "http://172.29.9.51:32700/-/reload"- 验证

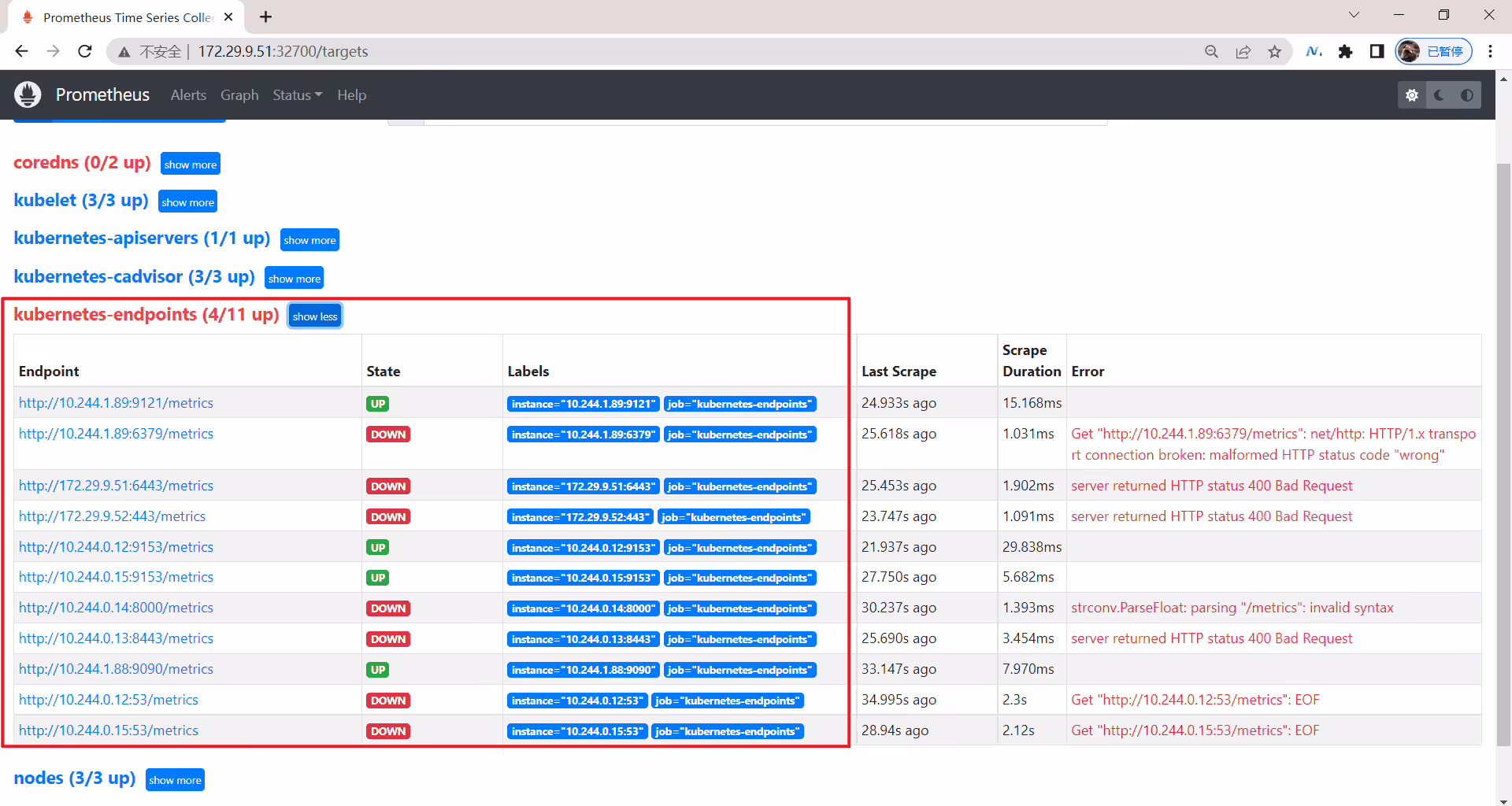

可以看到，这里把当前k8s集群下所有的ep都采集到了：
注意：Service Discovery这里的源标签的格式：
2、更新配置并再次验证
- 现在我们先将上面的配置更新，查看下效果：
[root@master1 ~]#cd prometheus-example/
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1- job_name: 'kubernetes-endpoints'
2 kubernetes_sd_configs:
3 - role: endpoints
4
5 relabel_configs:
6 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
7 action: keep
8 regex: true
9 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
10 action: replace
11 target_label: __scheme__
12 regex: (https?)
13 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
14 action: replace
15 target_label: __metrics_path__
16 regex: (.+)
17 - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
18 action: replace
19 target_label: __address__
20 regex: ([^:]+)(?::\d+)?;(\d+) # 这里的难点在正则这里，RE2 正则规则，+是一次多多次，?是0次或1次，其中?:表示非匹配组(意思就是不获取匹配结果)
21 replacement: $1:$2
22
23 - action: labelmap
24 regex: __meta_kubernetes_service_label_(.+)
25 - source_labels: [__meta_kubernetes_namespace]
26 action: replace
27 target_label: namespace
28 - source_labels: [__meta_kubernetes_service_name]
29 action: replace
30 target_label: service
31 - source_labels: [__meta_kubernetes_pod_name]
32 action: replace
33 target_label: pod
34 - source_labels: [__meta_kubernetes_node_name]
35 action: replace
36 target_label: node本次完整yaml如下：
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'prometheus'
15 static_configs:
16 - targets: ['localhost:9090']
17
18 - job_name: 'coredns'
19 static_configs:
20 - targets: ['10.244.0.8:9153', '10.244.0.10:9153']
21
22 - job_name: 'redis'
23 static_configs:
24 - targets: ['redis:9121']
25
26 - job_name: 'nodes'
27 kubernetes_sd_configs:
28 - role: node
29 relabel_configs:
30 - source_labels: [__address__]
31 regex: '(.*):10250'
32 replacement: '${1}:9100'
33 target_label: __address__
34 action: replace
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38 - job_name: 'kubelet'
39 kubernetes_sd_configs:
40 - role: node
41 scheme: https
42 tls_config:
43 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
44 insecure_skip_verify: true
45 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
46 relabel_configs:
47 - action: labelmap
48 regex: __meta_kubernetes_node_label_(.+)
49
50
51 - job_name: 'kubernetes-cadvisor'
52 kubernetes_sd_configs:
53 - role: node
54 # metrics_path: /metrics/cadvisor
55 scheme: https
56 tls_config:
57 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
58 insecure_skip_verify: true
59 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
60 relabel_configs:
61 - action: labelmap
62 regex: __meta_kubernetes_node_label_(.+)
63 - source_labels: [__meta_kubernetes_node_name]
64 regex: (.+)
65 replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
66 target_label: __metrics_path__
67
68 - job_name: 'kubernetes-apiservers'
69 kubernetes_sd_configs:
70 - role: endpoints
71 scheme: https
72 tls_config:
73 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
74 insecure_skip_verify: true
75 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
76 relabel_configs:
77 - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
78 action: keep
79 regex: default;kubernetes;https
80
81 - job_name: 'kubernetes-endpoints'
82 kubernetes_sd_configs:
83 - role: endpoints
84
85 relabel_configs:
86 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
87 action: keep
88 regex: true
89 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
90 action: replace
91 target_label: __scheme__
92 regex: (https?)
93 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
94 action: replace
95 target_label: __metrics_path__
96 regex: (.+)
97 - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
98 action: replace
99 target_label: __address__
100 regex: ([^:]+)(?::\d+)?;(\d+) # 这里的难点在正则这里，RE2 正则规则，+是一次多多次，?是0次或1次，其中?:表示非匹配组(意思就是不获取匹配结果)
101 replacement: $1:$2
102
103 - action: labelmap
104 regex: __meta_kubernetes_service_label_(.+)
105 - source_labels: [__meta_kubernetes_namespace]
106 action: replace
107 target_label: namespace
108 - source_labels: [__meta_kubernetes_service_name]
109 action: replace
110 target_label: service
111 - source_labels: [__meta_kubernetes_pod_name]
112 action: replace
113 target_label: pod
114 - source_labels: [__meta_kubernetes_node_name]
115 action: replace
116 target_label: node注意我们这里在 relabel_configs 区域做了大量的配置，特别是第一个保留 __meta_kubernetes_service_annotation_prometheus_io_scrape 为 true 的才保留下来，这就是说要想自动发现集群中的 Endpoint，就需要我们在 Service 的 annotation 区域添加 prometheus.io/scrape=true 的声明.
注意这里的正则
- 更新配置并验证
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured
3
4#稍等一会儿
5[root@master1 prometheus-example]# curl -X POST "http://172.29.9.51:32700/-/reload"- 验证
我们可以看到 kubernetes-endpoints 这一个任务下面只发现了两个服务，这是因为我们在 relabel_configs 中过滤了 annotation 有 prometheus.io/scrape=true 的 Service，而现在我们系统中只有这样一个 kube-dns 服务符合要求，该 Service 下面有两个实例，所以出现了两个实例：
3、修改redis监控信息
- 现在我们在之前创建的 redis 这个 Service 中添加上
prometheus.io/scrape=true这个 annotation：(prome-redis.yaml)
[root@master1 prometheus-example]#vim prometheus-redis.yaml
1kind: Service
2apiVersion: v1
3metadata:
4 name: redis
5 namespace: monitor
6 annotations:
7 prometheus.io/scrape: "true" #增加这2行信息
8 prometheus.io/port: "9121"
9spec:
10 selector:
11 app: redis
12 ports:
13 - name: redis
14 port: 6379
15 targetPort: 6379
16 - name: prom
17 port: 9121
18 targetPort: 9121由于 redis 服务的 metrics 接口在 9121 这个 redis-exporter 服务上面，所以我们还需要添加一个 prometheus.io/port=9121 这样的 annotations。
- 然后更新这个 Service：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-redis.yaml
2deployment.apps/redis unchanged

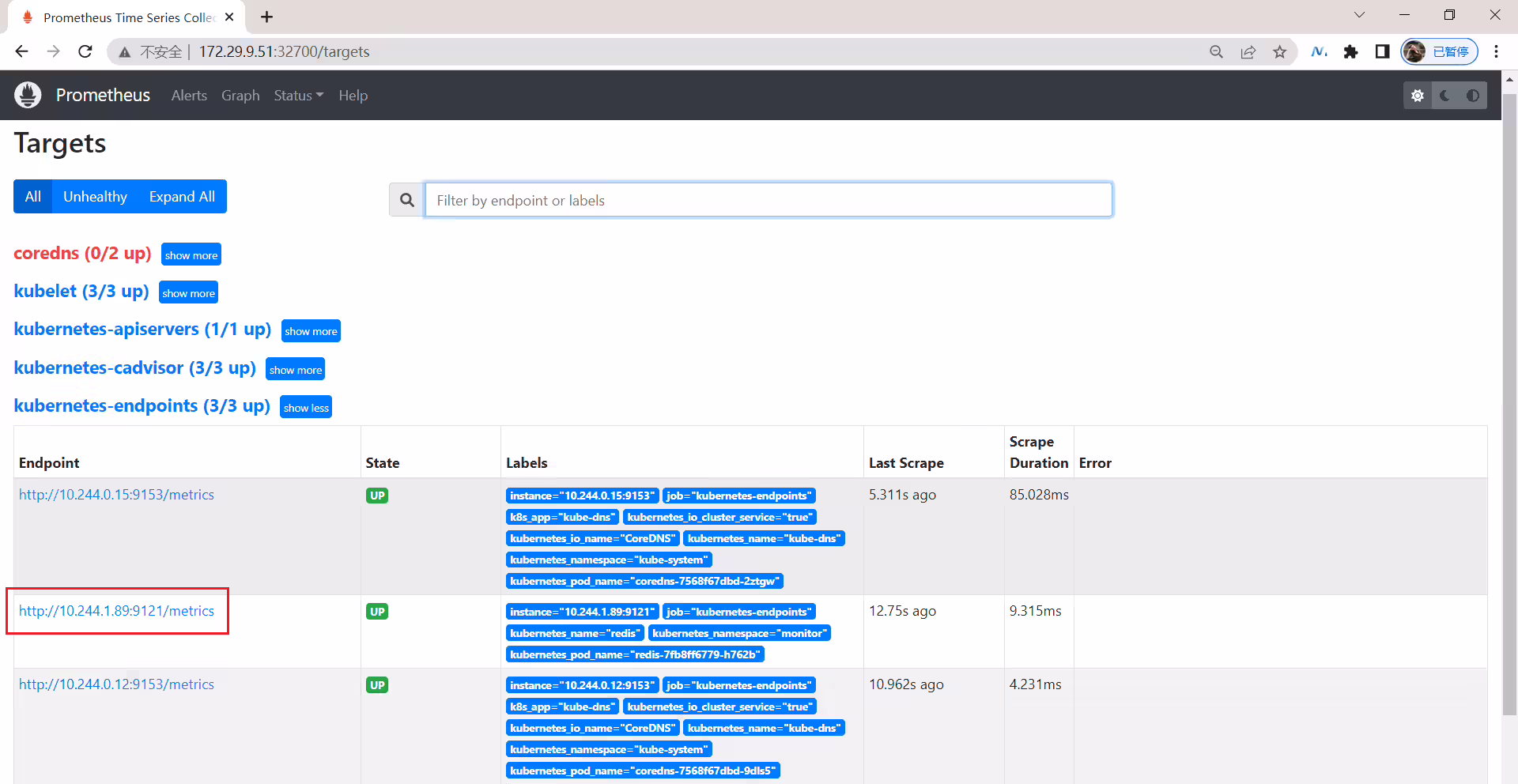

3service/redis configured- 更新完成后，去 Prometheus 查看 Targets 路径，可以看到 redis 服务自动出现在了
kubernetes-endpoints这个任务下面：
4、整合剩余的监控应用
- 这样以后我们有了新的服务，服务本身提供了
/metrics接口，我们就完全不需要用静态的方式去配置了，到这里我们就可以将之前配置的 redis 的静态配置去掉了。同样，我也可以把prometheus自身在svc里打上annotations，然后通过自动服务发现监控起来，当然，之前配置的 prometheus 的静态配置去掉了。
[root@master1 prometheus-example]#vim prometheus-svc.yaml
1# prometheus-svc.yaml
2apiVersion: v1
3kind: Service
4metadata:
5 name: prometheus
6 namespace: monitor
7 annotations:
8 prometheus.io/scrape: "true"
9 prometheus.io/port: "9090"
10 labels:
11 app: prometheus
12spec:
13 selector:
14 app: prometheus
15 type: NodePort
16 ports:
17 - name: web
18 port: 9090
19 targetPort: http更新prometheus-svc.yaml：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-svc.yaml
2service/prometheus configured验证：
最后，删除prometheus-cm.yaml里剩余的静态配置：
[root@master1 prometheus-example]#vim prometheus-cm.yaml
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'nodes'
15 kubernetes_sd_configs:
16 - role: node
17 relabel_configs:
18 - source_labels: [__address__]
19 regex: '(.*):10250'
20 replacement: '${1}:9100'
21 target_label: __address__
22 action: replace
23 - action: labelmap
24 regex: __meta_kubernetes_node_label_(.+)
25
26 - job_name: 'kubelet'
27 kubernetes_sd_configs:
28 - role: node
29 scheme: https
30 tls_config:
31 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
32 insecure_skip_verify: true
33 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
34 relabel_configs:
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38
39 - job_name: 'kubernetes-cadvisor'
40 kubernetes_sd_configs:
41 - role: node
42 # metrics_path: /metrics/cadvisor
43 scheme: https
44 tls_config:
45 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
46 insecure_skip_verify: true
47 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
48 relabel_configs:
49 - action: labelmap
50 regex: __meta_kubernetes_node_label_(.+)
51 - source_labels: [__meta_kubernetes_node_name]
52 regex: (.+)
53 replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
54 target_label: __metrics_path__
55
56 - job_name: 'kubernetes-apiservers'
57 kubernetes_sd_configs:
58 - role: endpoints
59 scheme: https
60 tls_config:
61 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
62 insecure_skip_verify: true
63 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
64 relabel_configs:
65 - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
66 action: keep
67 regex: default;kubernetes;https
68
69 - job_name: 'kubernetes-endpoints'
70 kubernetes_sd_configs:
71 - role: endpoints
72
73 relabel_configs:
74 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
75 action: keep
76 regex: true
77 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
78 action: replace
79 target_label: __scheme__
80 regex: (https?)
81 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
82 action: replace
83 target_label: __metrics_path__
84 regex: (.+)
85 - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
86 action: replace
87 target_label: __address__
88 regex: ([^:]+)(?::\d+)?;(\d+) # 这里的难点在正则这里，RE2 正则规则，+是一次多多次，?是0次或1次，其中?:表示非匹配组(意思就是不获取匹配结果)
89 replacement: $1:$2
90
91 - action: labelmap
92 regex: __meta_kubernetes_service_label_(.+)
93 - source_labels: [__meta_kubernetes_namespace]
94 action: replace
95 target_label: namespace
96 - source_labels: [__meta_kubernetes_service_name]
97 action: replace
98 target_label: service
99 - source_labels: [__meta_kubernetes_pod_name]
100 action: replace
101 target_label: pod
102 - source_labels: [__meta_kubernetes_node_name]
103 action: replace
104 target_label: node更新并reload：
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config configured
3
4[root@master1 prometheus-example]# curl -X POST "http://172.29.9.51:32700/-/reload"验证：
🍀 注意：这里的unkonw状态为，prometheus还没把数据给抓取过来呢，抓取过来后才知道其对应的状态。
🍀 监控ingress资源
符合预期，完美。😘
💘 实战：kube-state-metrics-2022.5.2(测试成功)
它本身也相当于是一个exporter。
上面我们配置了自动发现 Endpoints 的监控，但是这些监控数据都是应用内部的监控，需要应用本身提供一个 /metrics 接口，或者对应的 exporter 来暴露对应的指标数据。但是在 Kubernetes 集群上 Pod、DaemonSet、Deployment、Job、CronJob 等各种资源对象的状态也需要监控，这也反映了使用这些资源部署的应用的状态。比如：
- 我调度了多少个副本？现在可用的有几个？
- 多少个 Pod 是
running/stopped/terminated状态？ - Pod重启了多少次？
- 我有多少 job 在运行中等等
通过查看前面从集群中拉取的指标(这些指标主要来自 apiserver 和 kubelet 中集成的 cAdvisor)，并没有具体的各种资源对象的状态指标。对于 Prometheus 来说，当然是需要引入新的 exporter 来暴露这些指标，Kubernetes 提供了一个kube-state-metrics 就是我们需要的。
1.与 metric-server 的对比
metric-server是从 APIServer 中获取cpu、内存使用率这种监控指标，并把他们发送给存储后端，如 influxdb 或云厂商，当前的核心作用是为 HPA 等组件提供决策指标支持。kube-state-metrics关注于获取 Kubernetes 各种资源的最新状态，如 deployment 或者 daemonset，metric-server仅仅是获取、格式化现有数据，写入特定的存储，实质上是一个监控系统。而 kube-state-metrics 是获取集群最新的指标。- 像 Prometheus 这种监控系统，并不会去用 metric-server 中的数据，他都是自己做指标收集、集成的，但 Prometheus 可以监控 metric-server 本身组件的监控状态并适时报警，这里的监控就可以通过
kube-state-metrics来实现，如 metric-server pod 的运行状态。
2.安装(测试成功)-2022.5.2
实验软件
prometheus-example-0505.tar.gz
链接：https://pan.baidu.com/s/1JkltHSHqRHSVMHvoMuf3VA?pwd=on8e
提取码：on8e
实验环境
1k8s：v1.22.2（1 master,2 node）
2containerd: v1.5.5
3prometneus: docker.io/prom/prometheus:v2.34.0
4kube-state-metrics:v2.4.2前置条件
- 具有k8s环境；
- 已经把prometheus应用部署到k8s环境里；
关于如何将prometheus应用部署到k8s环境里，请查看我的另一篇文章，获取完整的部署方法！。
https://blog.csdn.net/weixin_39246554/article/details/124498172?spm=1001.2014.3001.5501
- 且已部署了前面的监控

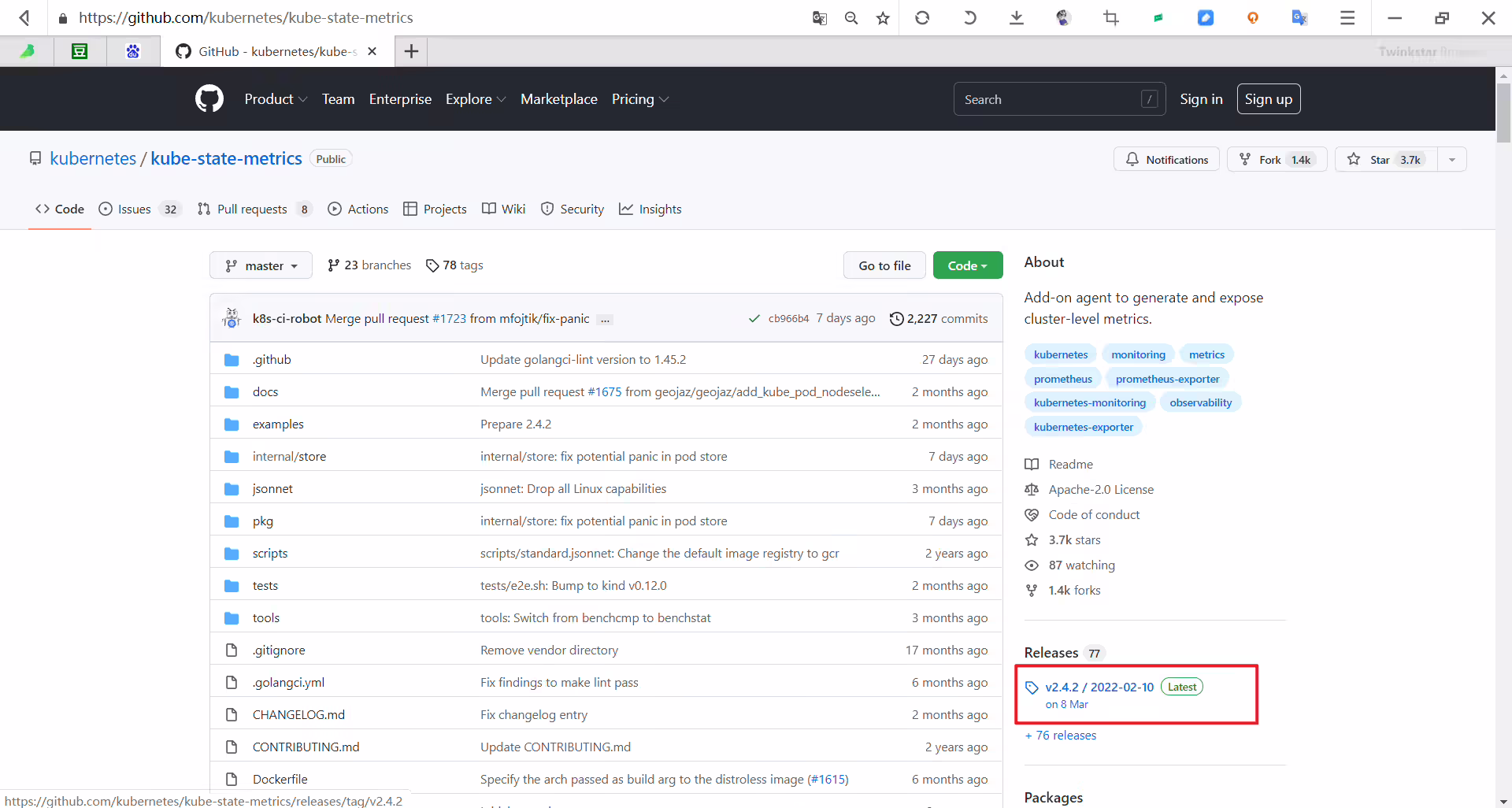

0.查看版本兼容性
kube-state-metrics 已经给出了在 Kubernetes 部署的 manifest 定义文件，我们直接将代码 Clone 到集群中(能用 kubectl 工具操作就行)，不过需要注意兼容的版本：
🍀 当前测试时间：2022年5月2日
1.下载代码
1git clone https://github.com/kubernetes/kube-state-metrics.git
2cd kube-state-metrics/examples/standard默认的镜像为 gcr 的，这里我们可以将 deployment.yaml 下面的镜像替换成 cnych/kube-state-metrics:v2.4.2。此外我们上面为 Prometheus 配置了 Endpoints 的自动发现，所以我们可以给 kube-state-metrics 的 Service 配置上对应的 annotations 来自动被发现。
2.创建资源
将代码克隆后，我们来到kube-state-metrics/examples/standard目录：
先替换下deployment.yaml的镜像源以及在service.yaml里添加下annotations信息：
1[root@master1 standard]#cat deployment.yaml
2apiVersion: apps/v1
3kind: Deployment
4metadata:
5 labels:
6 app.kubernetes.io/component: exporter
7 app.kubernetes.io/name: kube-state-metrics
8 app.kubernetes.io/version: 2.4.2
9 name: kube-state-metrics
10 namespace: kube-system
11spec:
12 replicas: 1
13 selector:
14 matchLabels:
15 app.kubernetes.io/name: kube-state-metrics
16 template:
17 metadata:
18 labels:
19 app.kubernetes.io/component: exporter
20 app.kubernetes.io/name: kube-state-metrics
21 app.kubernetes.io/version: 2.4.2
22 spec:
23 automountServiceAccountToken: true
24 containers:
25 - image: cnych/kube-state-metrics:v2.4.2
26 livenessProbe:
27 httpGet:
28 path: /healthz
29 port: 8080
30 initialDelaySeconds: 5
31 timeoutSeconds: 5
32 name: kube-state-metrics
33 ports:
34 - containerPort: 8080
35 name: http-metrics
36 - containerPort: 8081
37 name: telemetry
38 readinessProbe:
39 httpGet:
40 path: /
41 port: 8081
42 initialDelaySeconds: 5
43 timeoutSeconds: 5
44 securityContext:
45 allowPrivilegeEscalation: false
46 capabilities:
47 drop:
48 - ALL
49 readOnlyRootFilesystem: true
50 runAsUser: 65534
51 nodeSelector:
52 kubernetes.io/os: linux
53 serviceAccountName: kube-state-metrics
54
55[root@master1 standard]#cat service.yaml
56apiVersion: v1
57kind: Service
58metadata:
59 annotations:
60 prometheus.io/scrape: "true"
61 prometheus.io/port: "8080"
62 labels:
63 app.kubernetes.io/component: exporter
64 app.kubernetes.io/name: kube-state-metrics
65 app.kubernetes.io/version: 2.4.2
66 name: kube-state-metrics
67 namespace: kube-system
68spec:
69 clusterIP: None
70 ports:
71 - name: http-metrics
72 port: 8080
73 targetPort: http-metrics
74 - name: telemetry
75 port: 8081
76 targetPort: telemetry
77 selector:
78 app.kubernetes.io/name: kube-state-metrics
- 部署
1[root@master1 standard]#pwd
2/root/kube-state-metrics/examples/standard
3[root@master1 standard]#ls
4cluster-role-binding.yaml cluster-role.yaml deployment.yaml service-account.yaml service.yaml
5
6[root@master1 standard]#kubectl apply -f .
7clusterrolebinding.rbac.authorization.k8s.io/kube-state-metrics created
8clusterrole.rbac.authorization.k8s.io/kube-state-metrics created
9deployment.apps/kube-state-metrics created
10serviceaccount/kube-state-metrics created
11service/kube-state-metrics created3.验证

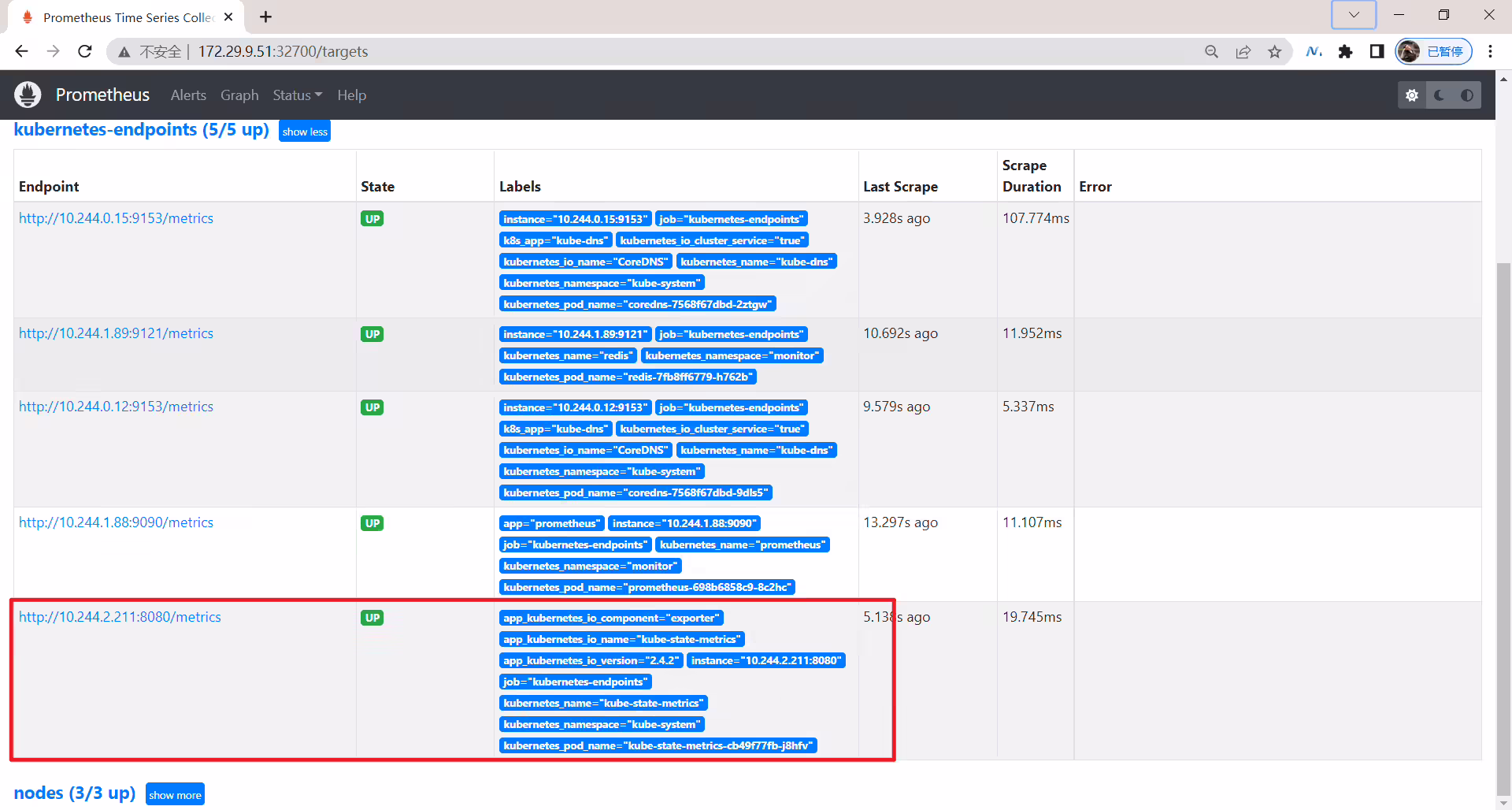

部署完成后正常就可以被 Prometheus 采集到指标了：
4.过滤

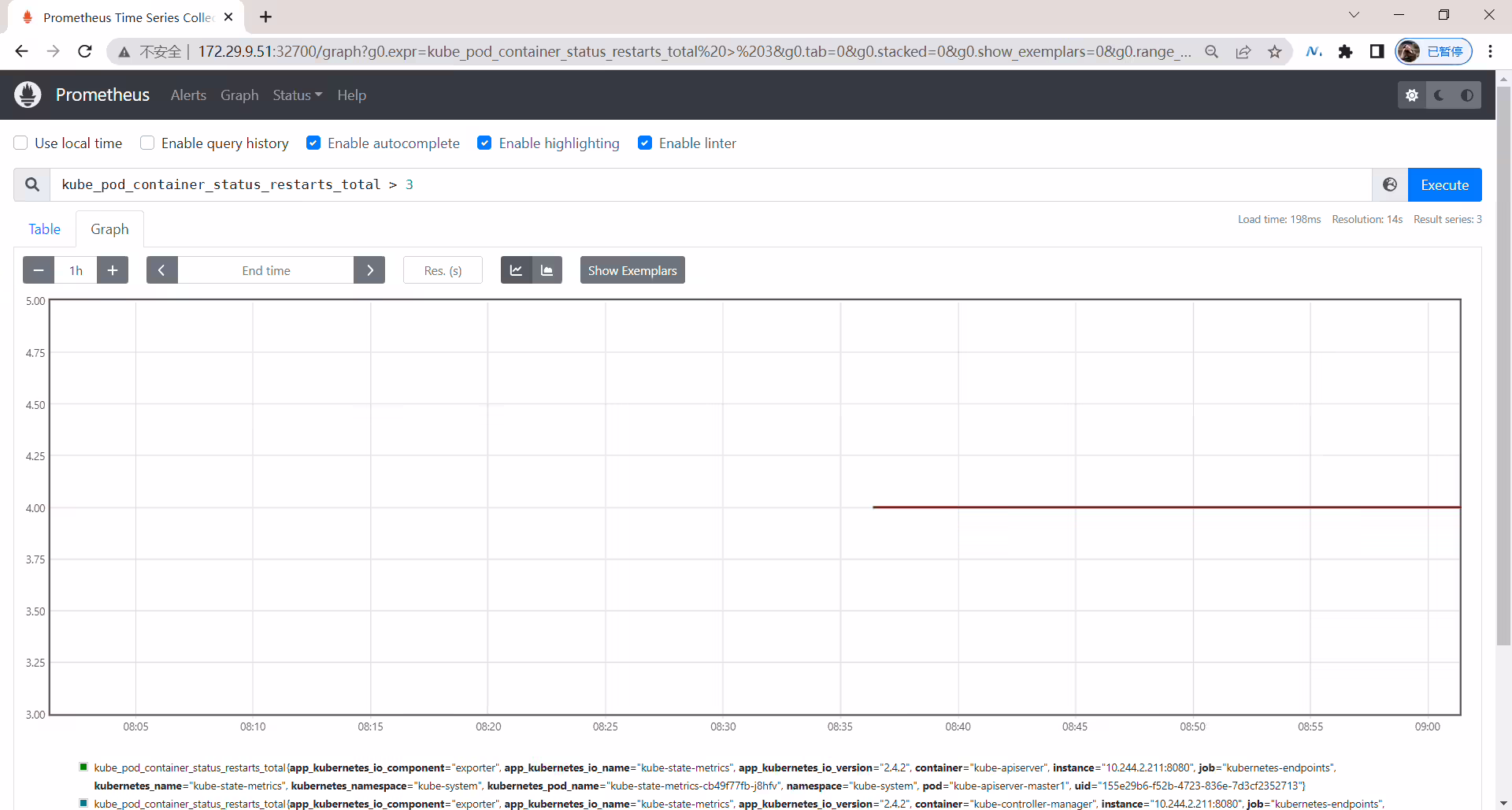

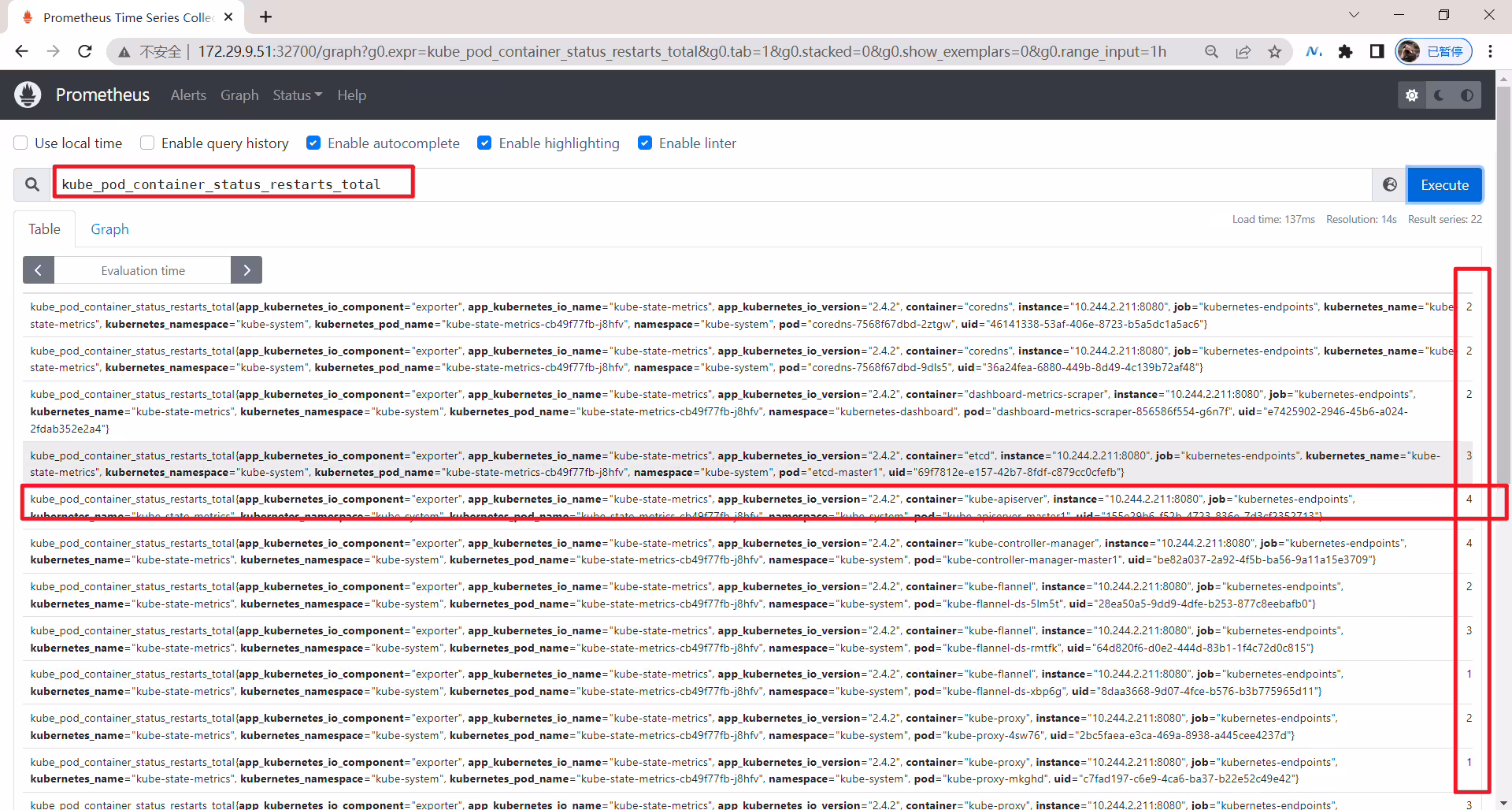

安装完成。😘
3.水平缩放(分片)
kube-state-metrics 已经内置实现了一些自动分片功能，可以通过 --shard 和 --total-shards 参数进行配置。现在还有一个实验性功能，如果将 kube-state-metrics 部署在 StatefulSet 中，它可以自动发现其命名位置，以便自动配置分片，这是一项实验性功能，可能以后会被移除。
要启用自动分片，必须运行一个 kube-state-metrics 的 StatefulSet，并且必须通过 --pod 和 --pod-namespace 标志将 pod 名称和名称空间传递给 kube-state-metrics 进程。可以参考 /examples/autosharding 目录下面的示例清单文件进行说明。
4.使用(测试成功)-2022.5.2
使用 kube-state-metrics 的一些典型场景：
- 存在执行失败的Job:
kube_job_status_failed - 集群节点状态错误:
kube_node_status_condition{condition="Ready", status!="true"}==1 - 集群中存在启动失败的 Pod：
kube_pod_status_phase{phase=~"Failed|Unknown"}==1 - 最近30分钟内有 Pod 容器重启:
changes(kube_pod_container_status_restarts_total[30m])>0
1.问题现象：采集到的标签冲突问题
现在有一个问题是前面我们做 endpoints 类型的服务发现的时候做了一次 labelmap，将 namespace 和 pod 标签映射到了指标中。但是由于 kube-state-metrics 暴露的指标中本身就包含 namespace 和 pod 标签，这就会产生冲突，这种情况会将映射的标签变成 exported_namespace 和 exported_pod，这变会对指标的查询产生影响，如下所示：
可以看到这里的exported前缀信息都是正确的，但是node,namespace，service等都是kube-state-metrics的信息，不符合预期。
2.解决办法：利用metric_relabel_configs功能
这个情况下我们可以使用 metric_relabel_configs 这 Prometheus 保存数据前的最后一步重新编辑标签，metric_relabel_configs 模块和 relabel_configs 模块很相似，metric_relabel_configs 一个很常用的用途就是可以将监控不需要的数据，直接丢掉，不在 Prometheus 中保存。比如我们这里可以重新配置 endpoints 类型的指标发现配置：
1- job_name: 'endpoints'
2 kubernetes_sd_configs:
3 - role: endpoints
4
5 metric_relabel_configs:
6 - source_labels: [__name__, exported_pod]
7 regex: kube_pod_info;(.+)
8 target_label: pod
9 - source_labels: [__name__, exported_namespace]
10 regex: kube_pod_info;(.+)
11 target_label: namespace
12 - source_labels: [__name__, exported_node]
13 regex: kube_pod_info;(.+)
14 target_label: node
15 - source_labels: [__name__, exported_service]
16 regex: kube_pod_info;(.+)
17 target_label: service
18
19 relabel_configs:
20 # ......本次完整yaml如下：
1# prometheus-cm.yaml
2apiVersion: v1
3kind: ConfigMap
4metadata:
5 name: prometheus-config
6 namespace: monitor
7data:
8 prometheus.yml: |
9 global:
10 scrape_interval: 15s
11 scrape_timeout: 15s
12
13 scrape_configs:
14 - job_name: 'nodes'
15 kubernetes_sd_configs:
16 - role: node
17 relabel_configs:
18 - source_labels: [__address__]
19 regex: '(.*):10250'
20 replacement: '${1}:9100'
21 target_label: __address__
22 action: replace
23 - action: labelmap
24 regex: __meta_kubernetes_node_label_(.+)
25
26 - job_name: 'kubelet'
27 kubernetes_sd_configs:
28 - role: node
29 scheme: https
30 tls_config:
31 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
32 insecure_skip_verify: true
33 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
34 relabel_configs:
35 - action: labelmap
36 regex: __meta_kubernetes_node_label_(.+)
37
38
39 - job_name: 'kubernetes-cadvisor'
40 kubernetes_sd_configs:
41 - role: node
42 # metrics_path: /metrics/cadvisor
43 scheme: https
44 tls_config:
45 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
46 insecure_skip_verify: true
47 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
48 relabel_configs:
49 - action: labelmap
50 regex: __meta_kubernetes_node_label_(.+)
51 - source_labels: [__meta_kubernetes_node_name]
52 regex: (.+)
53 replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
54 target_label: __metrics_path__
55
56 - job_name: 'kubernetes-apiservers'
57 kubernetes_sd_configs:
58 - role: endpoints
59 scheme: https
60 tls_config:
61 ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
62 insecure_skip_verify: true
63 bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
64 relabel_configs:
65 - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
66 action: keep
67 regex: default;kubernetes;https
68
69 - job_name: 'kubernetes-endpoints'
70 kubernetes_sd_configs:
71 - role: endpoints
72
73 relabel_configs:
74 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
75 action: keep
76 regex: true
77 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
78 action: replace
79 target_label: __scheme__
80 regex: (https?)
81 - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
82 action: replace
83 target_label: __metrics_path__
84 regex: (.+)
85 - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
86 action: replace
87 target_label: __address__
88 regex: ([^:]+)(?::\d+)?;(\d+) # 这里的难点在正则这里，RE2 正则规则，+是一次多多次，?是0次或1次，其中?:表示非匹配组(意思就是不获取匹配结果)
89 replacement: $1:$2
90
91 - action: labelmap
92 regex: __meta_kubernetes_service_label_(.+)
93 - source_labels: [__meta_kubernetes_namespace]
94 action: replace
95 target_label: namespace
96 - source_labels: [__meta_kubernetes_service_name]
97 action: replace
98 target_label: service
99 - source_labels: [__meta_kubernetes_pod_name]
100 action: replace
101 target_label: pod
102 - source_labels: [__meta_kubernetes_node_name]
103 action: replace
104 target_label: node
105
106
107 metric_relabel_configs:
108 - source_labels: [__name__, exported_pod]
109 regex: kube_pod_info;(.+)
110 target_label: pod
111 - source_labels: [__name__, exported_namespace]
112 regex: kube_pod_info;(.+)
113 target_label: namespace
114 - source_labels: [__name__, exported_node]
115 regex: kube_node_info;(.+)
116 target_label: node
117 - source_labels: [__name__, exported_service]
118 regex: kube_service_info;(.+)
119 target_label: service- 更新配置并reload
1[root@master1 prometheus-example]#kubectl apply -f prometheus-cm.yaml
2configmap/prometheus-config unchanged
3[root@master1 prometheus-example]# curl -X POST "http://172.29.9.51:32700/-/reload"3.验证
注意：这里虽然是改过来了，但是感觉部分还是有问题的……很奇怪！搁置！
metric_relabel_configs 与 relabel_configs 虽然非常类似，但是还是有很大不同的，relabel_configs 是针对 target 指标采集前和采集中的筛选，而 metric_relabel_configs 是针对指标采集后的筛选，如果一个不起作用，那么我们可以随时尝试使用另一个！
Prometheus 需要知道要抓取什么，这就是服务发现和 relabel_configs 配置的地方，relabel_configs 允许你选择要抓取的目标以及目标标签是什么，所以如果你想抓取这种类型的机器而不是那种类型的机器，请使用relabel_configs。
metric_relabel_configs 相比之下，在抓取发生之后，但在数据被存储系统摄取之前应用，因此，如果你想要删除一些昂贵的指标，或者你想要操作来自抓取目标本身的标签（例如来自 /metrics 页面），那就用 metric_relabel_configs。
🍀
譬如下面的 relabel_configs drop 动作：
1relabel_configs:
2 - source_labels: [__meta_xxx_label_xxx]
3 regex: Example.*
4 action: drop那么将不会收集这个指标，而 metric_relabel_configs 使用的时候指标已经采集过了：
1metric_relabel_configs:
2- source_labels: [__name__]
3 regex: '(container_tasks_state|container_memory_failures_total)'
4 action: drop所以 metric_relabel_configs 相对来说，更加昂贵，因为指标已经采集了。
测试结束。😘
5.更多信息
关于 kube-state-metrics 的更多用法可以查看官方 GitHub 仓库：https://github.com/kubernetes/kube-state-metrics
关于我
我的博客主旨：
- 排版美观，语言精炼；
- 文档即手册，步骤明细，拒绝埋坑，提供源码；
- 本人实战文档都是亲测成功的，各位小伙伴在实际操作过程中如有什么疑问，可随时联系本人帮您解决问题，让我们一起进步！
- 个人微信二维码：x2675263825 （舍得）， qq：2675263825。
- 个人微信公众号：《云原生架构师实战》
- 个人csdn
https://blog.csdn.net/weixin_39246554?spm=1010.2135.3001.5421
- 个人已开源干货😘
不服来怼：宇宙中最好用的云笔记 & 其他开源干货：https://www.yuque.com/go/doc/73723298?#
- 个人网站：(计划ing)
最后
好了，关于prometheus监控k8s集群里的容器和apiserver实验就到这里了，感谢大家阅读，最后贴上我女神的photo，祝大家生活快乐，每天都过的有意义哦，我们下期见！
📡
- astro ssr实现-cusor auto回答-v1 2026-07-15
- astro ssr实现-cusor auto回答-v2 2026-07-15
- eo版壁纸api 2026-07-15
